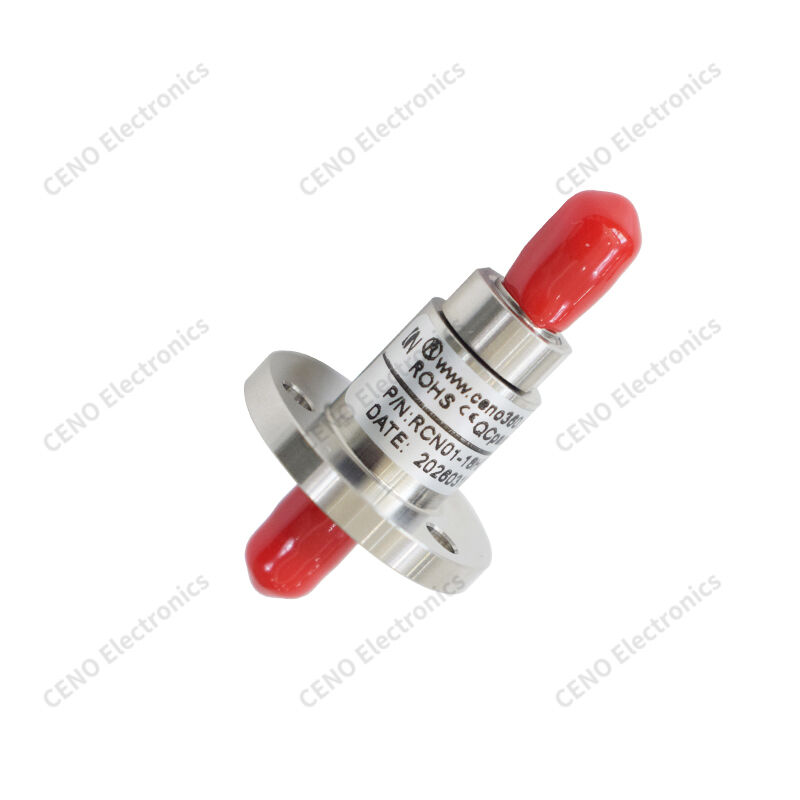

Flanschmontage-Einkanal-HF-Drehdurchführung

Flanschmontage-Einkanal-HF-Drehdurchführung

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer RCN01-18HZ
Einzelheiten zum Produkt
Kanal:
1
Schnittstellentyp:
SMA-K (50 Ω)
Frequenzbereich:
DC-18GHz
Durchschnittliche Leistung, max.:
100 W bei Gleichstrom ~ 2 GHz; 50 W bei 2–8 GHz; 25 W bei 8–15 GHz; 20 W bei 15–18 GHz
VSWR, max.:
1,25
VSWR-Variation, max:
0,05
Einfügungsdämpfung, maximal:
0,3 dB
Variation der Einfügungsdämpfung, max:
0,05 dB
Drehgeschwindigkeit, max.:
300 U / min
Drehmoment Start:
≤0,1 nm
Betriebstemperatur:
-40℃~+70℃
Lagertemperatur:
-55℃~+85℃
Luftfeuchtigkeit:
< 95%
Gehäusematerial:
Edelstahl
Schutzklasse:
IP41
Zahlungs- und Versandbedingungen
Min Bestellmenge
1Stk
Preis
Verhandlungsfähig
Verpackung Informationen
Cartons-/Asantrag
Lieferzeit
1 Wochen
Zahlungsbedingungen
T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Beschreibung des Produkts

Einkanal-HF-Rotationsgelenk mit Flanschmontage


RCN01-18HZ ist ein CENO-Flangen montiertes, einkantiges HF-Rotationsgelenk, das eine kontinuierliche 360°-Rotationsübertragung von Hochfrequenz-Radiosignalen zwischen stationären und rotierenden Geräten ermöglicht.mit einer präzise bearbeiteten Koaxial-Innenhöhle zur Aufrechterhaltung einer stabilen Impedanzgleichung während der DrehungDurch die Einführung eines Edelstahlgehäuses und einer verschleißfesten Kontaktbeschichtung gewährleistet das Bauteil eine gleichbleibende langfristige elektrische Leistung.Dieser standardisierte Drehverbindung entspricht den Anforderungen von RoHSDie Anpassung an Frequenzbereich, Stecktypen und Markierungsoptionen ist verfügbar, um den unterschiedlichen Anforderungen an Mikrowellenprüf- und drahtlose Dreharausrüstung gerecht zu werden.


Eigenschaften

  • Niedrige VSWR
  • Lange Lebensdauer
  • Anbringung der Flansche
  • Niedriger Signalverlust

Anwendungen

  • Mikrowellenprüfer
  • Radar-Neigung
  • HF-Erkennungseinheit
  • Drahtlose Drehvorrichtung

Zusätzlich

  • Verbindungsarten
  • Frequenz-Tuning
  • Verbesserte Dichtung
  • Benutzerdefinierte Dimension

Spezifikation

RCN01-18HZ

Spezifikation

Kanal

1

Schnittstellentyp

SMA-K (50Ω)

Frequenzbereich

DC-18GHz

Durchschnittliche Leistung, Max.

100 W@DC~2 GHz; 50 W@2~8 GHz; 25 W@8~15 GHz; 20 W@15~18 GHz

VSWR, max.

1.25

VSWR-Variation, max.

0.05

Einsetzungsverlust, max.

0.3 dB

Einfügungsverlustvariation, max.

00,05 dB

Drehgeschwindigkeit, max.

300 Rpm

Startdrehmoment

≤ 0,1 Nm

Betriebstemperatur

-40°C+70°C

Speichertemperatur

-55°C bis +85°C

Luftfeuchtigkeit

< 95%

Wohnmaterial

Edelstahl

Schutzbewertung

IP41


Zeichnung der Umrisse

Flanschmontage-Einkanal-HF-Drehdurchführung


CENO Leistung/Signal + Glasfaser-Gemeinschaftsproduktserie

Der integrierte Schiebering ist eine nicht-standardmäßige CENO-Serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT nach spezieller Anwendung, um die Strom-, Signal- und Glasfaserverbindung zu integrieren.Der Strom könnte bis zu mehrere hundert Ampere und sein Signal alle Arten von Signaltyp Basis auf relevante Anwendung abdecken. Optische Faserverbindungen umfassen Sigell-Modus und Multimode mit diversen Kanälen von Signalkanal zu Dutzenden von Kanälen.Dann wird es weit verbreitet in Option elektrischen Kran verwendet.


Flanschmontage-Einkanal-HF-Drehdurchführung
