Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal
  • Hybrid-Ring mit einem koaxalen HF-Kanal

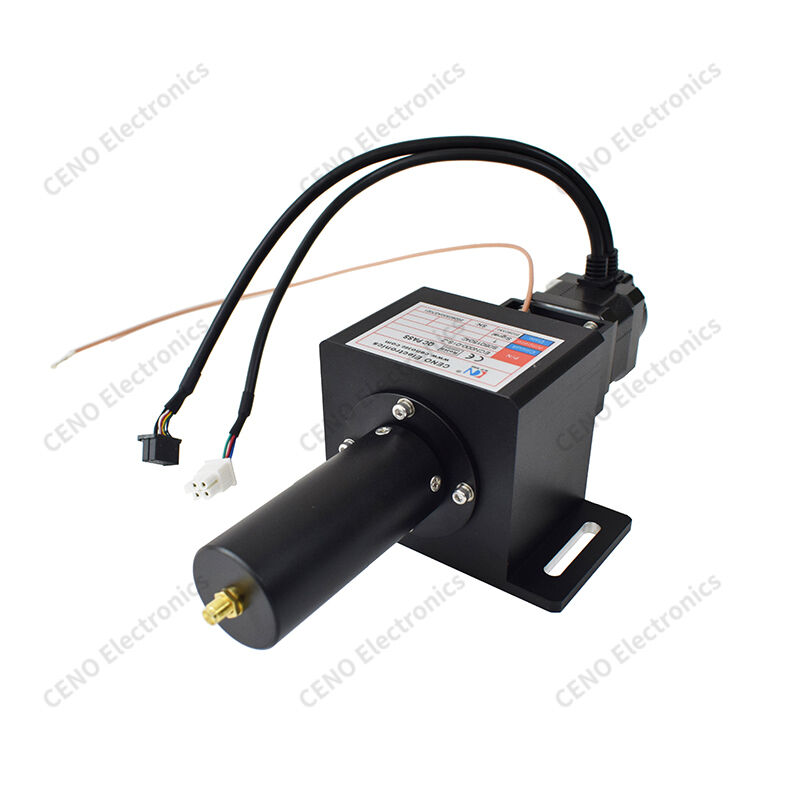

Hybrid-Ring mit einem koaxalen HF-Kanal

Hybrid-Ring mit einem koaxalen HF-Kanal

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer ECN000-01S-Z
Einzelheiten zum Produkt
Schutzklasse:
IP51
Betriebsfeuchtigkeit:
Unter 60 % relative Luftfeuchtigkeit
Betriebstemperatur:
-20 °C ~ +60 °C
Betriebsspannung:
240 VAC
Anzahl der Stromkreise/Strom:
1 Kanal × Hochfrequenzsignal
Spannungsfestigkeit:
≥500 V bei 50 Hz zwischen den Stromkreisen
Isolationswiderstand:
100 MΩ bei 100 VDC
Wert der Kontaktwiderstandsschwankung:
≤30 mΩ (bei 30 U/s / 15 U/s)
Betriebsgeschwindigkeit:
0~2000 U/min
Kabellängen:
Rotorseite: 300 mm; Statorseite: 300 mm
Kontaktmaterial:
Edelmetall
Gehäusematerial:
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 STÜCK
Preis
Verhandlungsfähig
Verpackung Informationen
Cartons-/Asantrag
Lieferzeit
1 Wochen
Zahlungsbedingungen
T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Beschreibung des Produkts

Hybrid-Ring mit einem koaxalen HF-Kanal


ECN000-01S-Z ist ein CENO-integrierter Hybrid-Slipring, der mehrkanälige Schwache-Strom-Steuerungsschaltungen und einen HF-Koaxialkanal kombiniert.mit einer unbegrenzten Dauerdrehung von 360° zur gleichzeitigen Übertragung von Niederspannungs- und Hochfrequenz-HF-SignalenEs verfügt über eine Wellstoffpufferkomponente zur Abwehr von axialen Vibrationen und zur Absicherung interner Präzisionskontaktbaugruppen, gepaart mit einer geschlitzten verstellbaren Montageplatte für eine flexible Montage.


Eigenschaften

  • Dreifachsignalintegration
  • Vibrationspuffer
  • Antriebsvorrichtungen gegen Überspannungen
  • Einstellbarer Aufhänger
  • EMI-Schutz

Anwendungen

  • HF-Prüfdrehscheibe
  • Optische Inspektion
  • Opto-Gimbal
  • NDT-Ausstattung
  • Drehplattform für die Vision

Zusätzlich

  • Benutzerdefinierter Glasfaseranschluss
  • Drahtverbindung
  • Drehgeschwindigkeit
  • Schutz von geistigem Eigentum
  • Zusätzliche Signalkanäle

Spezifikation

Der Wert des Zinssatzes wird in der Zinsspanne angegeben.

Spezifikation

Schutzbewertung

 IP51

Betriebsfeuchtigkeit

Unter 60% pH

Betriebstemperatur

-20 °C ~ +60 °C

Betriebsspannung

240 VAC

Anzahl der Schaltungen/Strom

1 Kanal × Hochfrequenzsignal

Dielektrische Festigkeit

≥ 500 V @ 50 Hz zwischen Schaltkreisen

Widerstand gegen Isolierung

100 MΩ @ 100 VDC

Schwankungswert des Kontaktwiderstands

≤ 30 mΩ (bei 30 Rps / 15 Rps)

Betriebsgeschwindigkeit

0 ‰ 2000 U/min

Kabellängen

Rotorseite: 300 mm; Statorseite: 300 mm

Kontaktmaterial

Edelmetalle

Wohnmaterial

Aluminiumlegierung,

mit einer Breite von mehr als 20 mm,


Zeichnung der Umrisse

Hybrid-Ring mit einem koaxalen HF-Kanal 0


CENO Leistung/Signal + Glasfaser-Gemeinschaftsproduktserie

Der integrierte Schiebering ist eine nicht-standardmäßige CENO-Serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT nach spezieller Anwendung, um die Strom-, Signal- und Glasfaserverbindung zu integrieren.Der Strom könnte bis zu mehrere hundert Ampere und sein Signal alle Arten von Signaltyp Basis auf relevante Anwendung abdecken. Optische Faserverbindungen umfassen Sigell-Modus und Multimode mit diversen Kanälen von Signalkanal zu Dutzenden von Kanälen.Dann wird es weit verbreitet in Option elektrischen Kran verwendet.


Hybrid-Ring mit einem koaxalen HF-Kanal 1
