Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
  • Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax
Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax

Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010
Einzelheiten zum Produkt
Schutzklasse:
IP51
Betriebsfeuchtigkeit:
Unter 60 % relative Luftfeuchtigkeit
Betriebstemperatur:
-40°C ~ +80°C
Kabelspezifikation:
Koaxialkabel RG178
Betriebsspannung:
0~24 VAC/VDC
Anzahl der Stromkreise/Strom:
1 Kanal × Koaxialsignal
Spannungsfestigkeit:
≥500 VAC bei 50 Hz zwischen den Stromkreisen
Isolationswiderstand:
≥500 MΩ bei 500 VDC
Wert der Kontaktwiderstandsschwankung:
≤30 mΩ (bei 50 U/min)
Betriebsgeschwindigkeit:
0~6000 U/min
Kabellängen:
Rotorseite: 60 mm; Statorseite: 1000 mm
Kontaktmaterial:
Edelmetall
Gehäusematerial:
Aluminiumlegierung
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 STÜCK
Preis
Verhandlungsfähig
Verpackung Informationen
Cartons-/Asantrag
Lieferzeit
1 Wochen
Zahlungsbedingungen
T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Beschreibung des Produkts

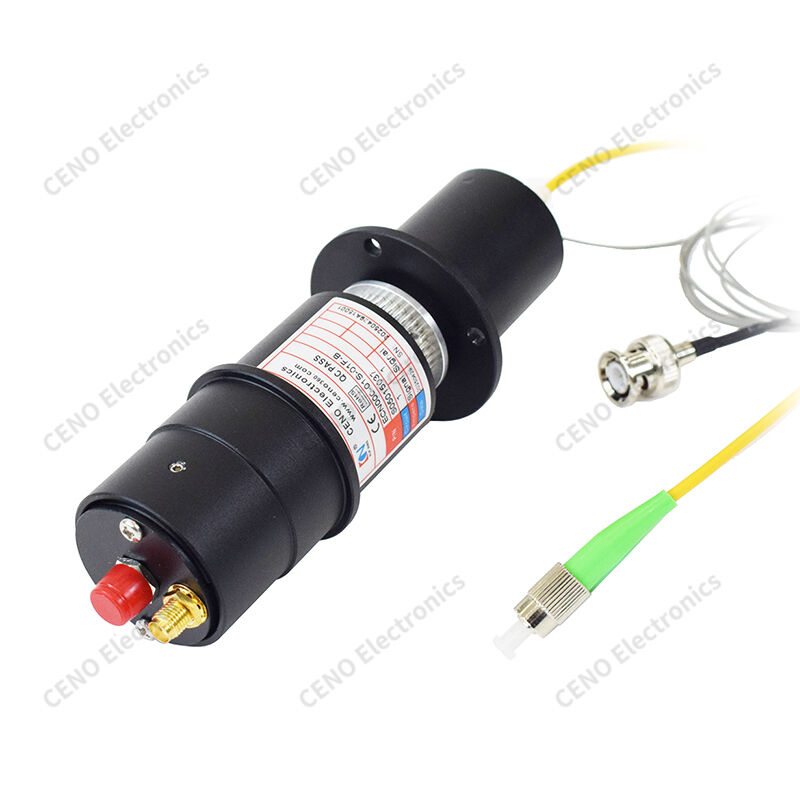

Optoelektrischer Hybrid-Schleifring mit 1 Faser und 1 HF-Koax


ECN000-01S-01F-B ist ein integrierter optoelektrischer Hybrid-Schleifring von CENO, der 1 Faserkanal und 1 HF-Koaxialkanal in einer einzigen Einheit kombiniert und eine unendliche kontinuierliche Drehung um 360° ermöglicht, während gleichzeitig optische Hochgeschwindigkeitsdaten und Hochfrequenzsignale übertragen werden. Es verfügt über eine präzise Drehkupplungsstruktur mit einem vollständig abgeschirmten, schwarz eloxierten Aluminiumgehäuse, wodurch elektromagnetische Störungen effektiv isoliert werden. Ausgestattet mit Standard-ST-Faser-Pigtail und koaxialem Signalkabel auf der Seite des stationären Flansches, rotierendem Rotorende mit Schutzkappe, unterstützt eine stabile Hochgeschwindigkeitsrotation mit extrem geringer Signaldämpfung, ideal für rotierende Geräte, die eine gemischte optische und HF-Signalübertragung ohne Kabelverdrehungsschäden erfordern.


Merkmale

  • Unendliche Rotation
  • Geringe Einfügedämpfung
  • EMI-Abschirmung
  • Kompakte Integration
  • Stabiles Signal

Anwendungen

  • Vision-Plattenspieler
  • HF-Prüfstand
  • Medizinische Bildgebung
  • Opto-Pod-Gimbal
  • Industrielle Inspektion

Optional

  • Faserstecker
  • Rotierende Verkabelung
  • Geschwindigkeits-Upgrade
  • IP-Gehäuse
  • Benutzerdefinierte Kanäle


Spezifikation

ECN000-01S-01F-B

Spezifikation

Schutzklasse

IP51

Betriebsfeuchtigkeit

Unter 60 % relative Luftfeuchtigkeit

Betriebstemperatur

-40°C ~ +80°C

Kabelspezifikation

Koaxialkabel RG178

Betriebsspannung

0~24 VAC/VDC

Anzahl der Stromkreise/Strom

1 Kanal × Koaxialsignal

Spannungsfestigkeit

≥500 VAC bei 50 Hz zwischen den Stromkreisen

Isolationswiderstand

≥500 MΩ bei 500 VDC

Wert der Kontaktwiderstandsschwankung

≤30 mΩ (bei 50 U/min)

Betriebsgeschwindigkeit

0~6000 U/min

Kabellängen

Rotorseite: 60 mm; Statorseite: 1000 mm

Kontaktmaterial

Edelmetall

Gehäusematerial

Aluminiumlegierung



Umrisszeichnung

Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax 0


CENO Power/Signal + Fiber OpticRotary-Verbindungsproduktserie

Der integrierte Schleifring ist eine nicht standardmäßige CENO-Serie. POWER/SIGNAL + FASEROPTISCHES DREHVERBINDUNGS-Design entsprechend der speziellen Anwendung, um den Strom, die Signalkreise und die optische Faserverbindung zu integrieren. Sein Strom kann bis zu mehreren hundert Ampere betragen und sein Signal kann je nach Anwendung alle Arten von Signaltypen abdecken. Zu den Glasfaserverbindungen gehören Sigel-Modus und Multimode mit verschiedenen Kanälen vom Signalkanal bis hin zu Dutzenden von Kanälen. Diese Art von integriertem Schleifring bietet eine gute Leistung und verschiedene Funktionen und wird daher häufig in optionalen Elektrokranen verwendet.


Optoelektrische Hybrid-Ring mit 1 Faser und 1 HF-Koax 1
