Integrieren Sie Ethernet-Signal und Radiofrequenz-Rotationsgemeinschaft für Niedertemperaturumgebung

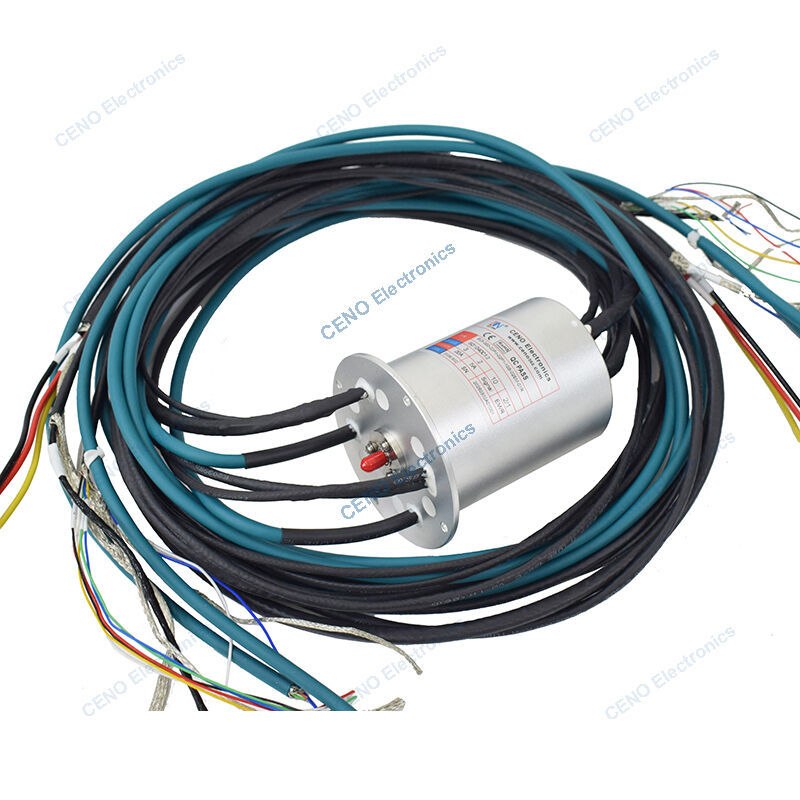

ECN000-03P4-02P1-10S-02EM-01R ist ein CENO-Integrations-Slip-Ring, der Stromversorgung, Ethernet-Signal und HF-Rotationsverbindungen für Radarsysteme oder Satelliten-Erdstationen kombiniert. CENO integrierte Serie von Schiebering ist nicht standardmäßig angepasst, optionale Schaltkreise, Strom, Spannung und HF Drehverbindung für verschiedene Anwendungen.Es kann in hohem Maße mit verschiedenen Übertragungsmodulen integriert werden, um eine multifunktionale Drehverbindungslösung zu bildenFür weitere Informationen kontaktieren Sie uns bitte
Spezifikation
|
Die Kommission kann die Mitgliedstaaten auffordern, die in den Artikeln 1 und 2 der Verordnung (EU) Nr. 182/2011 genannten Maßnahmen zu ergreifen. Spezifikation
|
|
Strom und Schaltkreise
|
3 * 20A; 2 * 5A; 6 * Signal; 1 * RS422; 2 * Ethernet Signal
|
|
Nennspannung
|
0 ~ 220 VAC/VDC
|
|
Dielektrische Festigkeit
|
≥1500VAC@50Hz;≥500VAC@50Hz
|
|
Isolationswiderstand
|
≥500 MeterOhm@500VDC;≥100 MeterOhm@100VDC
|
|
Kontaktwiderstandswelle
|
≤ 30mOhm
|
|
Betriebstemperatur
|
-40°C~+80°C
|
|
Arbeitsfeuchtigkeit
|
60 % RH
|
|
IP-Schutzklasse
|
Eigentumsrecht51
|
|
Betriebsgeschwindigkeit
|
0~300Umdrehungen pro Minute
|
|
Außendurchmesser
|
Ø76 mm
|
|
Kontaktmaterial
|
Edelmetall; Gold zum Gold
|
|
Gehäusematerial
|
Aluminiumlegierung
|
|
RF
|
Parameter
|
|
Frequenzreife
|
DC-4.5GH
|
|
Verbindungsart
|
SMA-F ((50Ohm)
|
|
Einfügungsverlust
|
≤0.3 dB
|
|
Verlustbereich einfügen
|
≤00,05 dB
|
|
WSR
|
≤1.25
|
|
WSR C
|
≤0.05
|
|
Spitzenleistung
|
100 W @DC - 2 GHz
|
Eigenschaften
Sie Integriertes Design kombiniert Ethernet, Power & RF Rotary Joint
Sie Stabile Übertragung, kein Zeichenfolgecode, kann verschiedene Signal / Daten integriert werden
Sie Einfache Installation & Kostenlose Wartung
Anwendungen
Sie Automatische Maschine
Sie Radarantenne
Sie Elektronische Kriegsführung
Sie Satellitenerdstation
Sie Medizinische Ausrüstung
Zusätzlich
Sie Schaltkreis, Spannung, Strom
Sie Kanäle!
Sie Kontakt / Gehäusematerialien
Sie Schutzgrad
Arbeitsgeschwindigkeit & Temperatur
Zeichnung der Umrisse
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
