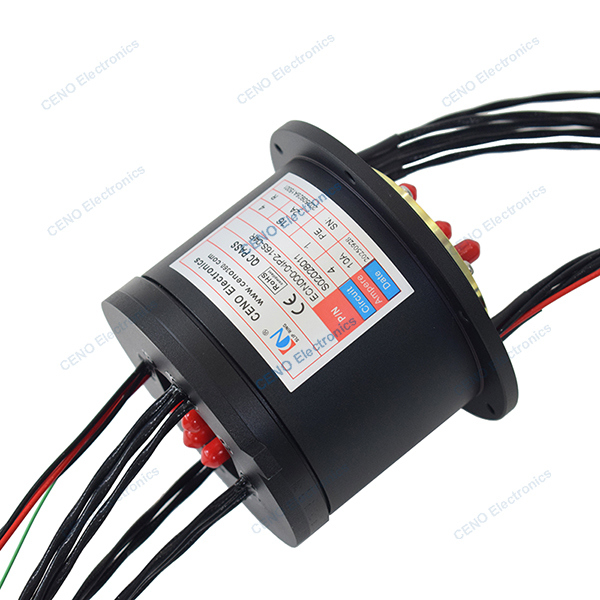

4 Kanäle HF-Rotationsgewinde kombinierte elektrische Leistung Rutschring bei niedriger Temperatur
ECN000-04P2-16S-04R ist ein CENO-Integrationsschleifring-Kombinationsschaltkreis für elektrische Stromversorgung und 4-Kanal-Radiofrequenz-Rotationsverbindungen für Geräte, die bei Temperaturen von -40 °C bis +85 °C arbeiten.SMA-Anschlussart und Frequenzbereich 0-4 GHzGrundlegender Grund für die Konstruktion eines integrierten Schieberings ist die Lösung des Problems der kontinuierlichen und zuverlässigen Übertragung verschiedener Energien und Signale zwischen den stationären und rotierenden Teilen.Wie CENO integrieren Ringschleifer kann Ihre Anwendung passen, kontaktieren Sie uns bitte.
Spezifikation
| Die in Absatz 1 genannten Daten werden in Anhang II der Verordnung (EU) Nr. 1095/2010 aufgeführt.Spezifikation |
| Strom und Schaltkreise |
4 Schaltungen * 10A; 1 * PE; 16 Schaltungen * 2A |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
Einheitliche Antriebsspannung |
| Isolationswiderstand |
Bei einer Leistung von ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Kontaktwiderstandswelle |
≤ 15mΩ |
| Betriebstemperatur |
-40°C bis +85°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP54 |
| Betriebsgeschwindigkeit |
0 bis 30 Rpm |
| Außendurchmesser |
Ø90 mm |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Lebensdauer |
3 Millionen Rotation |
| Längen des Bleitrahtes |
Nach Maß |
| RF Rotary Union |
|
| Kanal |
Kanal 1 |
Kanal 2 - 4 |
| Typ des Steckers |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Frequenzbereich |
0 bis 4 GHz |
0 bis 4 GHz |
| SWR (max.) |
1.35 |
1.5 |
| Einsetzungsverlust (max.) |
00,6 dB |
00,8 dB |
| Einsetzungsverlustwelle (max.) |
0.15 dB |
0.15 dB |
| Isolation |
60 dB |
60 dB |
Eigenschaften
- Integrierte Konstruktion kombinieren Leistungssignal und 4 Kanäle RF-Gelenk
- Einfach Systemstruktur & optimieren Draht & Anzug niedrige Temperatur
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Verteidigung und Luftfahrt
- High-End-Industrieautomation
- Industrieroboter
- Satellitenkommunikationstabelle
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreis, Spannung, Strom
- Kanäle und Frequenzbereich
- Kontakt / Gehäusematerialien
- Anschlussart und IP-Klasse
- Arbeitsgeschwindigkeit und Temperatur
Zeichnung der Umrisse
