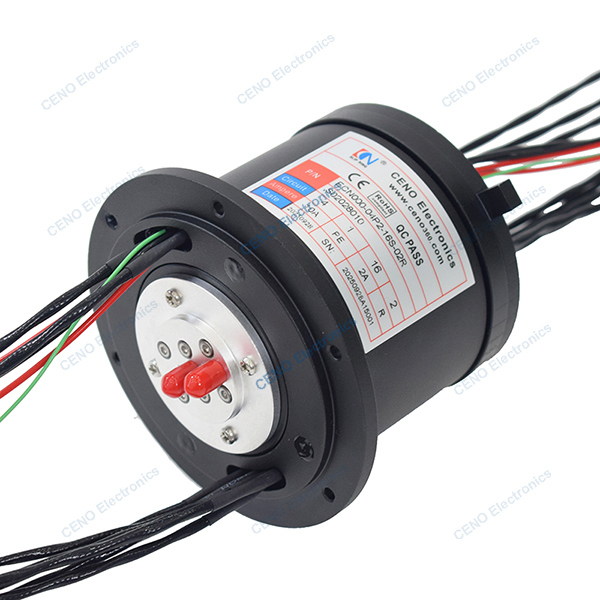

2 Kanäle HF-Rotationsgelenk kombinierte elektrische Leistung und Signal für Radar
ECN000-04P2-16S-02R ist ein CENO-Integrations-Slip-Ring, der Strom, schwaches elektrisches Signal und 2-Kanal-Radiofrequenz-Rotationsgewinde kombiniert.Welche Ausrüstung in der Ausrüstung bei niedrigen Temperaturen von -40 °C bis +85 °C arbeitet. Integrierter Schiebering häufig in den rotierenden Anschlussteilen von Geräten verwendet.und eine umfassende Lösung. Informationen darüber, wie CENO-Slip-Ring zu Ihrer Bewerbung passen kann, kontaktieren Sie uns bitte.
Spezifikation
| Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.Spezifikation |
| Strom und Schaltkreise |
4 Schaltungen * 10A; 1 * PE; 16 Schaltungen * 2A |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
Einheitliche Antriebsspannung |
| Isolationswiderstand |
Bei einer Leistung von ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Kontaktwiderstandswelle |
≤ 15mΩ |
| Betriebstemperatur |
-40°C bis +85°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP54 |
| Betriebsgeschwindigkeit |
0 bis 30 Rpm |
| Außendurchmesser |
Ø85 mm |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Lebensdauer |
5 Millionen Rotation |
| Längen des Bleitrahtes |
Nach Maß |
| RF Rotary Union |
|
| Kanal |
Kanal 1 |
Kanal 2 |
| Typ des Steckers |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Anschluss-Stil |
Stil I |
Stil I |
| Frequenzbereich |
0 bis 4 GHz |
0 bis 4 GHz |
| SWR (max.) |
1.2 |
1.35 |
| Einsetzungsverlust (max.) |
0.4 dB |
0.5 dB |
| Einsetzungsverlustwelle (max.) |
00,05 dB |
0.5 dB |
Eigenschaften
- Integrierte Konstruktion kombinieren Leistungssignal und 2 Kanäle RF Joint
- Einfach Systemstruktur & optimieren Draht & Anzug niedrige Temperatur
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Radarantenne
- Video mit hoher Definition
- Flugverkehrskontrollradar
- Luftgestütztes Radar
- Navigation
Zusätzlich
- Kanäle
- Frequenzbereich
- Verbindungsstück
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Zeichnung der Umrisse
