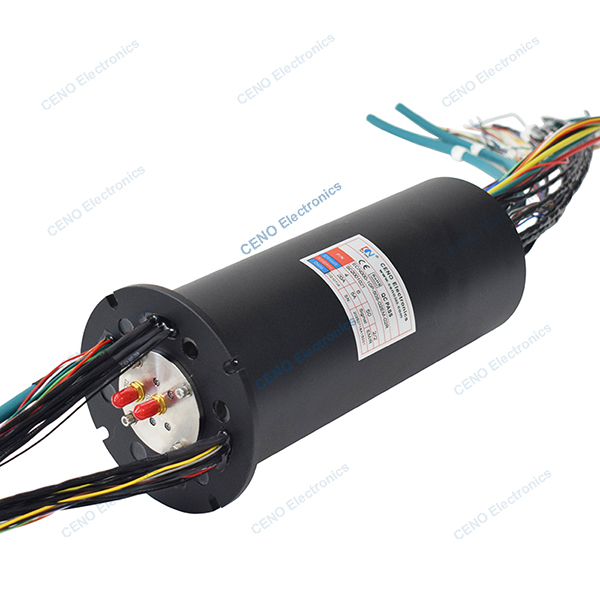

Niedertemperatur-Integration von elektrischer Leistung, Ethernet & HF-Drehdurchführung-Schleifring
ECN000-10P-50S-02EM-02R ist ein CENO-Integrationsschleifring, der Stromkreise, elektrische Leistung, Ethernet-Signale und 2 Kanäle Hochfrequenz kombiniert. HF-Schleifringe werden speziell entwickelt und nach Übertragungsfrequenz in Niederfrequenz-HF-Schleifringe und Hochfrequenz-/Mikrowellen-Schleifringe unterteilt. Niederfrequenz-HF-Schleifringe sind relativ einfach herzustellen und relativ kostengünstig. Hochfrequenz-/Mikrowellen-Schleifringe sind schwierig zu entwerfen und herzustellen und erfordern extrem hohe Standards für Materialien und Struktur, und sind daher teuer. Für weitere Informationen kontaktieren Sie uns bitte.
Spezifikation
|
ECN000-10P-50S-02EM-02R
|
Spezifikation |
| Strom & Stromkreise |
4*20A; 6 * 5A; 50 * Signal; 2 * Ethernet-Signal |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Isolationswiderstand |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Kontaktwiderstandswelle |
≤ 30mΩ |
| Arbeitstemperatur |
-40°C~+60°C |
| Arbeitsfeuchtigkeit |
60%RH |
| IP-Schutzart |
IP51 |
| Betriebsgeschwindigkeit |
0~100 U/min |
| Außendurchmesser |
Ø90mm |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Leitungslänge |
Wie angepasst |
| Rotationsweg |
Flanschmontage |
| Hochfrequenz |
Parameter |
| |
Kanal 1 |
Kanal 2 |
| Anschlusstyp |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Stil |
Stil I |
Stil I |
| Frequenzbereich |
DC bis 8 GHz |
DC bis 8 GHz |
| WSR (max) |
1.4 |
1.5 |
| WSR-Floating (max) |
0.15 |
0.2 |
| Einfügedämpfung |
0.7dB |
1.1dB |
| Einfügedämpfung (max) |
0.1dB |
0.1dB |
| Durchschnittliche Leistung |
10W@1 GHz |
10W@1 GHz |
| Isolation |
70dB |
70dB |
Eigenschaften
- Hohe Frequenz und optionale Kanäle
- Unterschiedliche Struktur nach Kundenwunsch
- 2 Kanäle und optional
- Geeignet für Niedertemperaturumgebungen
- Einfache Installation & Wartungsfrei
Anwendungen
- Radarantenne
- Hochauflösendes Video
- Flugverkehrskontrollradar
- Satelliten-Bodenstation
- EMV-System
Optional
- Stromkreis, Spannung, Strom
- Kanäle und Signale
- Struktur und Materialien
- Schutzart
- Arbeitsgeschwindigkeit & Temperatur
Außenansichtszeichnung
