Elektrische Energie & Hochfrequenz-Schleifring mit HF-Drehgelenk integrieren
ECN000-08P2-04S-02R ist ein CENO-Schleifring, der elektrische Stromkreise und 2 HF-Signalkanäle kombiniert und in medizinischen Geräten - CT-Scannern - eingesetzt werden kann. CENO arbeitet mit vielen CT-Systemherstellern zusammen, um zuverlässige Schleifringlösungen mit großem Durchmesser anzubieten. Unsere erfahrenen Ingenieure arbeiten bei jedem Schritt mit Ihnen zusammen, um sicherzustellen, dass Ihr integrierter HF-Schleifring auf Ihre Spezifikationen und Leistungsanforderungen zugeschnitten ist. Mobile Basisstationen, Satellitenkommunikation, Wetterradar, Sensoren für autonomes Fahren, Internet der Dinge
Spezifikation
| ECN000-08P2-04S-02R |
Spezifikation |
| Strom & Stromkreise |
8 Stromkreise * 10A; 4 Stromkreise * Signal |
| Nennspannung |
0 ~ 440 VAC/VDC |
| Dielektrische Festigkeit |
≥1000VAC@50Hz; ≥300VAC@50Hz |
| Isolationswiderstand |
≥500MΩ@300VDC; ≥100MΩ@300VDC |
| Kontaktwiderstandswelle |
≤ 10mΩ |
| Arbeitstemperatur |
-40°C~+80°C |
| Arbeitsfeuchtigkeit |
90 %RH |
| IP-Schutzart |
IP54 |
| Betriebsgeschwindigkeit |
0~250 U/min |
| Außendurchmesser |
Ø80mm |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Leitungsdrahtgröße |
Wie angepasst |
| Leitungsdrahtlänge |
Wie angepasst |
| Hochfrequenz |
Kanal 1 |
Kanal 2 |
| Anschlusstyp |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Frequenzbereich |
DC bis 4,5 GHz |
DC bis 4,5 GHz |
| Welligkeitsverhältnis max. |
1,2 |
1,6 |
| Welligkeitsverhältnis Schwankung max. |
0,1 |
0,2 |
| Einfügedämpfung max. |
0,3 dB |
0,5 dB |
| Einfügedämpfung Wow max. |
0,1 dB |
0,2 dB |
| Spitzenleistung |
1000 W |
1000 W |
| Durchschnittliche Leistung |
50 W @ 1 GHz |
50 W @ 1 GHz |
Merkmale
- Geringer Wartungsaufwand und lange Lebensdauer
- Geringe hörbare Geräusche für einen insgesamt leiseren Betrieb des mechanischen Systems
- Hohe Schaltungsdichte, kompaktes Design
- Einfache Installation & Wartungsfreiheit
Anwendungen
- Drahtlose Kommunikation
- Satellitenkommunikation
- Wetterradar
- Sensoren für autonomes Fahren
- Medizinische Geräte
Optional
- Stromkreise, Spannung, Strom
- Kanäle & Anschlusstyp
- Kontakt-/Gehäusematerialien
- Schutzart
- Arbeitsgeschwindigkeit & Temperatur

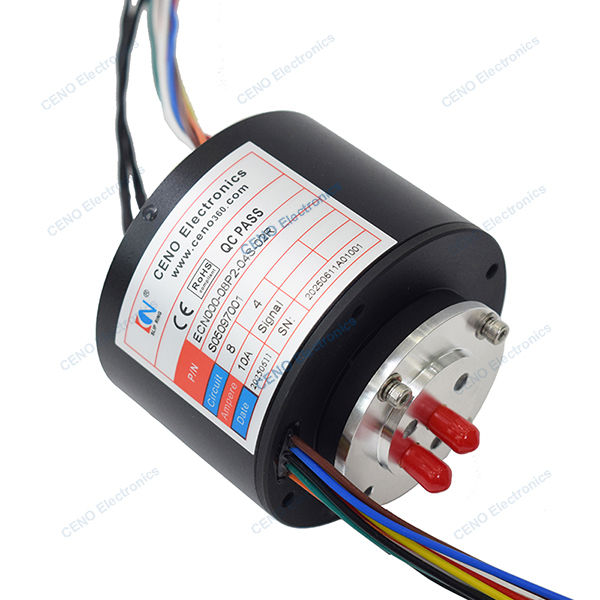

Außenansicht
Warum mit CENO
CENO ist ein Technologieunternehmen im Bereich der Schleifringe, das sich mit Forschung und Entwicklung, Herstellung und Vertrieb beschäftigt. Wir verfügen über fortschrittliche Geräte und hochpräzise Testinstrumente, um die Produktqualität und zuverlässige Leistung zu gewährleisten. Die Fläche der Anlage beträgt 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001,CE,RoHS,UL,Explosionsgeschützt
CENO-Vorteil
Die Mitglieder des Engineering-Teams verfügen über mehr als 10 Jahre Erfahrung im Bereich der Schleifringe. Die Mitarbeiter, die an kritischen Verfahren arbeiten, sind alle durch interne Schulungen qualifiziert.
Service, den CENO bietet
24 Stunden, 7 Tage die Woche Beratungsdienst.
Massen- und kundenspezifische Produktion.
Lösungsangebot für 360° Rotationssysteme.
Gerne können Sie uns mit Ihren Anfragen für jedes 360° Rotationssystem kontaktieren. Wir bieten Ihnen einen umfassenden Service, um Ihre Anfragen zeitnah zu beantworten.
