Zu Hause > produits > Faser-Optikdrehgelenk >

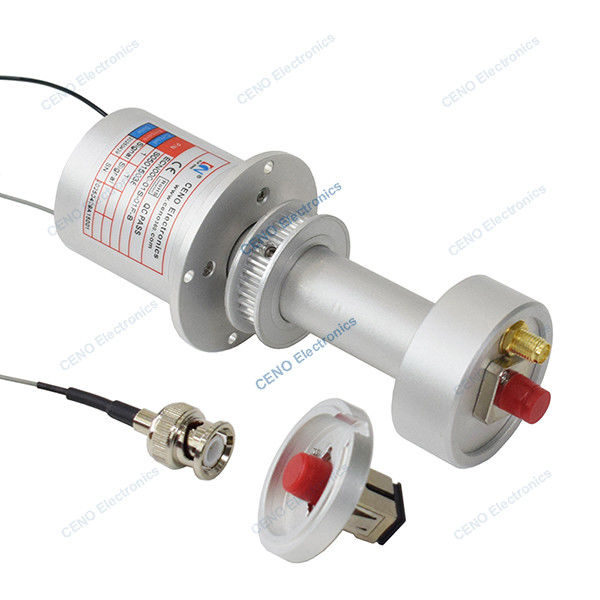

Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft
  • Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft
  • Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft
  • Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft
  • Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft
Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft

Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010
Einzelheiten zum Produkt
Glasfaser:
1 * Glasfaser
Strom und Schaltkreise:
1 * Koaxialsignal
Art der Faser:
Einzelmodus HI1060 Glasfaser
Wellenlänge:
1310 nm
Nennspannung:
0-240 VAC/VDC
Dielektrische Festigkeit:
≥ 500VAC@50Hz
Isolationswiderstand:
≥500MΩ@100VDC
Kontaktwiderstand:
≤ 70 mΩ (50 Rpm)
Kontaktmaterial:
Edelmetall
Gehäusematerial:
Aluminiumlegierung
Arbeitstemperatur:
-20°C bis +60°C
Arbeitsfeuchtigkeit:
60 % RH
IP-Schutzklasse:
IP51
Betriebsgeschwindigkeit:
0~6000 Dreh/min
Außendurchmesser:
Ø40mm
Größe und Länge des Bleitrahtes:
Auf Wunsch
Hervorheben:

Koaxialsignal-Schleifring

,

Faser-Optikdrehgelenk

,

FORJs Schleifring mit Glasfaser

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 PCS
Preis
Verhandlungsfähig
Verpackung Informationen
Cartons-/Asantrag
Lieferzeit
1 Wochen
Zahlungsbedingungen
T/T,PayPal,Western Union
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Beschreibung des Produkts

Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft

ECN000-01S-01F-B ist ein CENO-Integrationssignal + Glasfaser-Rotations-Gelenkschleifring mit hoher Geschwindigkeit von 6000 Rpm.Daten mit Forjs zusammen auf der Grundlage der besonderen Anfrage und Anwendung des Kunden. Glasfaser-Rotationsgewinde einschließlich zweier Art Modus, Single und Multi-Mode, Kanäle können angepasst werden und bis zu Dutzende von Kanälen.CENO integrierte Forjs-Slip-Ring arbeitet stabil und häufig auf verschiedenen optoelektronischen Podsystemen ausgestattet.





Eigenschaften

  • Integrieren Sie Signal + Forjs
  • Anzug für niedrige Temperaturen -40°C~+80°C
  • Verschiedene Daten können integriert werden
  • Einfache Installation & Kostenlose Wartung



Anwendungen

  • Robotik
  • Fotoelektrische Kapsel
  • Intelligentes Wohnsystem
  • Radarsystem
  • Fernbedienung



Zusätzlich

  • Schaltkreis, Spannung, Strom
  • Kanäle Signale und Daten
  • Kontakt / Gehäusematerialien
  • Schutzgrad
  • Arbeitsgeschwindigkeit und Temperatur







Spezifikation

Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.

 Spezifikation
Strom und Schaltkreise 1 * Koaxialsignal
Nennspannung 0 ~ 240 VAC/VDC
Dielektrische Festigkeit ≥ 500VAC@50Hz
Isolationswiderstand Die Leistung ist in der Regel mit einer Leistung von 100 MΩ@100VDC zu vergleichen.
Kontaktwiderstand ¥ 70mΩ (± 50 Dreh/min)
Betriebstemperatur -20°C bis +60°C
Arbeitsfeuchtigkeit 60 % RH
IP-Schutzklasse IP51
Außendurchmesser Ø20 mm
Betriebsgeschwindigkeit 0~6000 Dreh/min
Kontaktmaterial Edelmetall
Gehäusematerial Aluminiumlegierung
Längen des Bleitrahtes

Nach Maß
Glasfaser
Kanal 1 * Glasfaser
Art der Faser Einzelmodus HI1060 Glasfaser
Wellenlänge 1310 nm
Einfügungsverlust ≤ 2,0 dB
Verlustwelle einfügen ≤ 0,7 dB
Rücklaufverlust ≤ 23 dB
Arbeitsgeschwindigkeit rpm 0 bis 2000
Schwanzlänge und Verkapselung 0.9 mm weiße Jacke; Drahtlänge 200 mm
Typ des Steckers FC/APC-Anschluss







Zeichnung der Umrisse

Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft 0









CENO Leistung/Signal + Glasfaser-Gemeinschaftsproduktserie

Der integrierte Schiebering ist eine nicht-standardmäßige CENO-Serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT nach spezieller Anwendung, um die Strom-, Signal- und Glasfaserverbindung zu integrieren.Der Strom könnte bis zu mehrere hundert Ampere und sein Signal alle Arten von Signaltyp Basis auf relevante Anwendung abdecken. Optische Faserverbindungen umfassen Sigell-Modus und Multimode mit diversen Kanälen von Signalkanal zu Dutzenden von Kanälen.Dann wird es weit verbreitet in Option elektrischen Kran verwendet.



Integration von Koaxialsignal und FORJs-Slip Ring mit Glasfaser-Rotationsgemeinschaft 1
