Integration von HF-Slip-Ring mit Power-Ethernet-Signal und Radiofrequenz-Rotationsunion

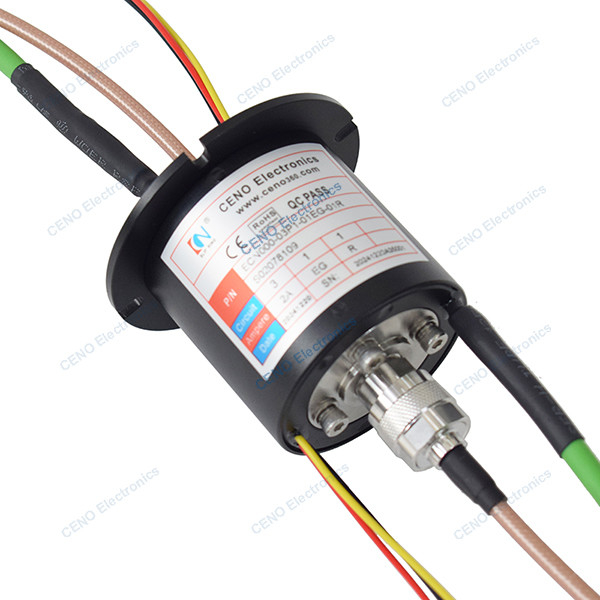

ECN000-03P1-01EG-01R ist der neue integrierte RF-Slip Ring von CENO, der Schaltungen aus elektrischer Energie, Ethernet-Signal und 1 Kanal-RF-Signal kombiniert.,Parameter wie der Signaltyp können alle Typen je nach Anwendung abdecken, dieser Typ des Schieberings hat eine stabile Leistung,erfüllt die Anforderungen an die elektromagnetische KompatibilitätFür weitere Informationen kontaktieren Sie uns bitte.
Spezifikation
|
Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen.
|
Spezifikation |
| Strom und Schaltkreise |
3 * 6A; 1 * 1000M Ethernetsignal |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsspiegel sind die folgenden Anforderungen zu beachten: |
| Isolationswiderstand |
Bei einer Leistung von ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Kontaktwiderstand |
≤ 30mΩ (50rpm) |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Betriebstemperatur |
-40°C bis +55°C; -45°C bis +65°C |
| Arbeitsfeuchtigkeit |
95 % RH |
| IP-Schutzklasse |
IP54 |
| Betriebsgeschwindigkeit |
0 bis 7 Rpm |
| Längen des Bleitrahtes |
Nach Maß |
| Einrichtung |
Einrichtung der Flansche |
| Funkfrequenz |
|
| Frequenzbereich |
DC-2GH |
| Widerstand |
50Ω |
| Einfügungsverlust |
≤ 2,5 dB |
| Verlustbereich einfügen |
< 0,1 dB |
| VSWR |
< 1.3 |
| VSWR-Welle |
< 0.1 |
| Durchschnittliche Leistung |
250 W |
| Größe des Bleidrahtes |
Nach Maß |
| Längen des Bleitrahtes |
200 ± 5 mm |
| Typ des Steckers |
N-J |
| Kontaktmaterial |
Gold zu Gold |
| Gehäusematerial |
mit einer Breite von nicht mehr als 20 mm |
Eigenschaften
- Kombination von Ethernet, elektrischer Energie und HF-Rotationsverbindung
- Stabile Leistung und vielfältige Funktionen
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Radarantenne
- HD-Video
- Flugverkehrskontrollradar
- Navigation
- Elektronische Gegenmaßnahmen
Zusätzlich
- Schaltkreise, Spannung, Strom
- Signal und Kanäle
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Zeichnung der Umrisse
