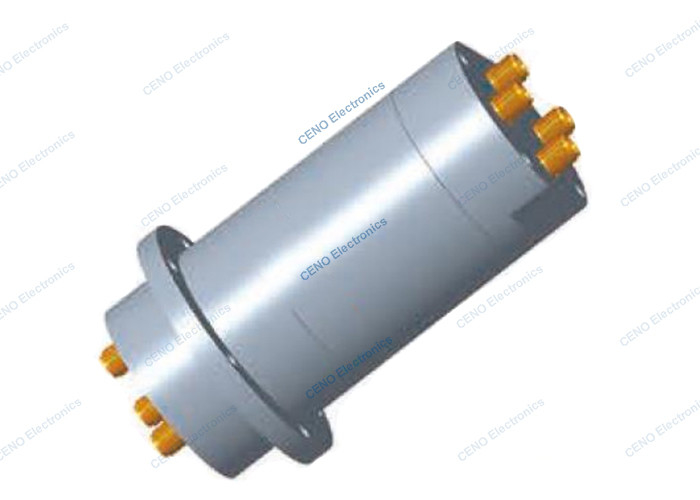

Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen
  • Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen
  • Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen

Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen

Herkunftsort China
Markenname CENO
Zertifizierung ISO9001,CE,RoHS,UL
Modellnummer RCN0404A
Einzelheiten zum Produkt
Kanäle:
4 Kanäle*RF;
Schnittstelle:
SMA-F (50Ω)
Frequenzbereich:
DC-4GHz
Stil:
Ich
Durchschnittliche Energie:
50W; 10W; 10W; 10W
VSWR, max.:
1.3" 1.5" 1.5" 1.5
VSWR WOW, max.:
0.1- 0, 0, 0, 0, 0, 0, 0, 0,1- 0, 0, 0, 0, 0, 0, 0, 0,1- 0, 0, 0, 0, 0, 0, 0, 0,1
Einfügungsdämpfung, maximal:
1.3 dB; 1 dB; 1 dB; 1 dB
Eintrittsverlust, Max.:
0.1dB; 0.1dB; 0.1dB; 0.1dB
Isolierung, min:
55 dB; 55 dB; 55 dB; 55 dB
Phasestabil, max.:
1°, 4°, 4°, 4°
Arbeitsgeschwindigkeit:
0~30rpm
Lebensdauer, Min:
5x106 Drehung
Drehmoment, max.:
0.8Nm@Normaltemperatur
Materialien:
Aluminiumlegierung
Oberflächenbehandlung:
Elektroleitende Oxidation
Nettogewicht:
700gr
IP-Klasse:
IP60
Betriebstemperatur Lagertemperatur:
-40°C bis +70°C bis +50°C bis +70°C
Arbeitsfeuchtigkeit:
95%
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück
Preis
Negotiable
Verpackung Informationen
Ausgestopft
Lieferzeit
1 Woche
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
500 Stück pro Monat
Beschreibung des Produkts

Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen



RCN0404A ist ein neues Produkt von CENO mit 4-Kanal-RF-Rotationsverbindungen, das zu den RCN-Systemprodukten gehört.RF-Rotationsverbindungen können Strom und Signale integrierenDie Frequenz der Verbindungen reicht von DC bis 50 GHz und die Anzahl der Kanäle reicht von einem bis fünf.die Anforderungen an die elektromagnetische Kompatibilität erfüllen, und in verschiedenen Radarantenensystemen weit verbreitet.





Eigenschaften

  • Kanäle können bis 5RF sein.
  • Kann Signal / Datum für verschiedene Funktionen integriert werden
  • Frequenzbereich DC-50GHz & Kanäle 1-5 ist optional



Anwendungen

  • Radarantenne
  • Flugverkehrssteuerung
  • Elektronische Kriegsführung
  • Weltraumverteidigung
  • Fotoelektrische Kapsel



Zusätzlich

  • Kanalnummer
  • Frequenzbereich
  • Schnittstellentyp
  • Betriebstemperatur
  • Arbeitsgeschwindigkeit







Spezifikation

RCN0404A

Spezifikation
Kanal CH1 CH2 CH3 CH4
Schnittstelle SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω)
Frequenzbereich DC-4 GHz DC-4 GHz DC-4 GHz DC-4 GHz
Stil Ich... Ich... Ich... Ich...
Durchschnittliche Leistung 50 W 10 W 10 W 10 W
VSWR, max. 1.3 1.5 1.5 1.5
VSWR WOW, max. 0.1 0.1 0.1 0.1
Einsetzungsverlust, max. 1.3 dB 1 dB 1 dB 1 dB
Eintrittsverlust, Max. 0.1 dB 0.1 dB 0.1 dB 0.1 dB
Isolierung, min 55 dB 55 dB 55 dB 55 dB
Phasestabil, max. 1 Grad 4 Grad 4 Grad 4 Grad
Arbeitsgeschwindigkeit 0 bis 30 Rpm
Lebensdauer, Min 5x106Abwechslung
Drehmoment, max. 0.8Nm@Normaltemperatur
Materialien Aluminiumlegierung
Oberflächenbehandlung Elektroleitende Oxidation
Nettogewicht 700 g
IP-Klasse IP60

Betriebstemperatur

Speichertemperatur

-40°C bis +70°C

-50°C bis +70°C

Arbeitsfeuchtigkeit 95%








Zeichnung der Umrisse

Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen 0







Warum mit CENO?

CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.

Antennenrutschring mit 4 Kanälen SMA-F Radiofrequenz-Rotationsverbindungen 1





Zertifizierung

ISO9001, CE, RoHS, UL, Explosionssicherheit



CENO-Vorteil

Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.



Dienstleistung CENO bietet

24 Stunden, 7 Tage Beratungsservice.

Massen- und kundenspezifische Produktion.

Lösung für ein 360°-Rotationssystem.





Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
