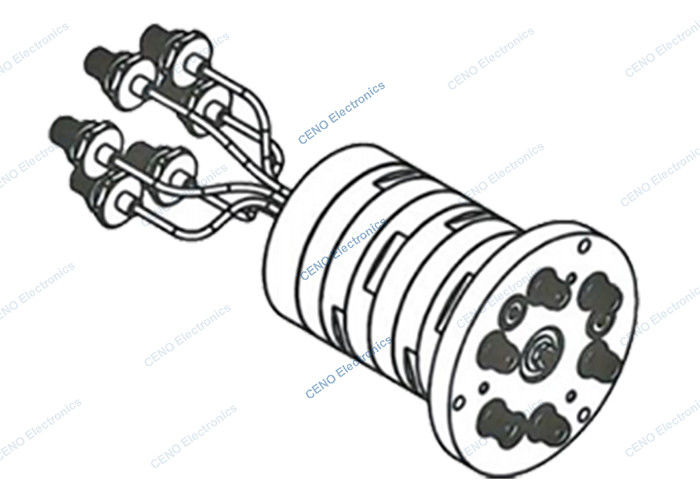

6 Kanäle Koaxial-Radiofrequenz-Rotationsgelenk mit DC-3GHz und SMA-f
RCN0603A ist CENO's neues Koaxial Radio Frequency Rotary Joint mit 6 Kanälen SMA-f, das die Funkfrequenz stabil innerhalb von Temperaturen von -40 °C bis +70 °C übertragen kann, oft auf das Fahrzeug angewendet,Feuersteuerungssysteme und LaserzielgewinnungMit der zunehmenden Komplexität moderner Militärfahrzeuge werden Gleitringe gefordert, die eine zuverlässige elektrische Schnittstelle zwischen den stationären und rotierenden Teilen dieser Fahrzeuge bieten.Weitere Informationen darüber, wie CENO RF Slip Ring für Ihre Anwendung geeignet istBitte kontaktieren Sie uns.
Eigenschaften
- Unterstützt moderne Datenkommunikationstechnologien
- Geschwindigkeits-, Drehmoment- und Frequenzmerkmale für spezielle Anwendungen
Anwendungen
- Fahrzeuge
- Turm
- Kommandant der Station
- Funk-Locator
- Flugsicherungsfunk
Zusätzlich
- Kanäle
- Schnittstellentyp
- IP-Schutzgrad
- Häufigkeit
- Arbeitsgeschwindigkeit
Spezifikation
|
RCN0603A
|
Spezifikation |
| Kanäle |
CH1-CH6 |
| Schnittstellentyp |
SMA-f (50Ω) |
| Häufigkeit |
DC-3 GHz |
| Durchschnittliche Leistung, max. |
50 W |
| Standwellenverhältnis der Spannung, max. |
1.7 |
| Schwankungen des Standwellenverhältnisses der Spannung, max. |
0.5 |
| Einsatzverlust, max. |
2.5 dB |
| Einfügeverlustfluktuation, max. |
0.4 dB |
| Isolierung, max. |
40 dB |
| Arbeitsgeschwindigkeit, max. |
30 Umdrehungen pro Minute |
| Gleichstrombelastung |
32V, 2A |
| Arbeitsleben, Mix |
2 Millionen Rotation |
| Gehäusematerial |
Aluminiumlegierung |
| Oberflächenbehandlung |
Leitende Oxidation |
| Nettogewicht |
600 g |
| Umgebungstemperaturbereich |
-40°C bis +70°C |
| Speichertemperaturbereich |
-55°C bis +85°C |
| Luftfeuchtigkeit max. |
95% |
| IP-Klasse |
IP40 |
Zeichnung der Umrisse
