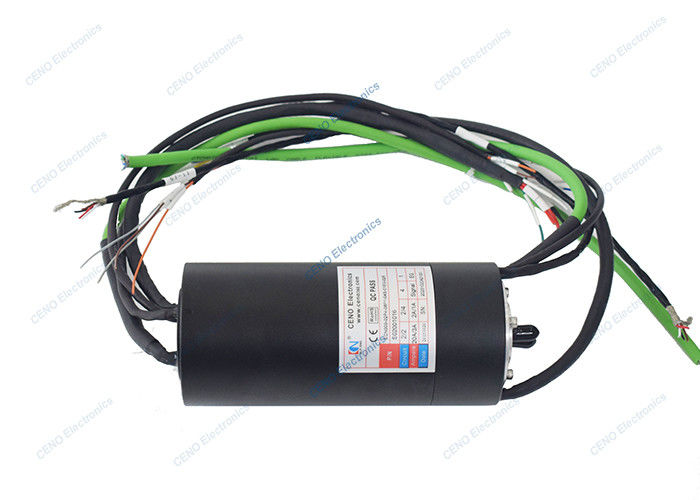

Niedertemperatur-Integrierte RF-Rotations-Gelenkschleifring mit 1000M Ethernet-Signal
ECN000-02P4-08P1-04S-01EG-02R ist CENOs neuer maßgeschneiderter integrierter Schiebering, der für Niedertemperaturumgebungen entwickelt wurde und 2 Kanäle von HF-Rotationsverbindungen, 1 Gruppe von 1000M Ethernet-Signalen,1 Gruppe von RS422 mit elektrischen Leistungsschaltungen. Im Gegensatz zu Standard-off-the-Shelf-Slip-Ringe. Die meisten CENO-Slip-Ringe werden unterstützt, um für verschiedene Anwendungen in diesem Slip-Ring angepasst werden kann mit Ethernet, USB, Encoder, Sensor,ThermoelementMehr Informationen können Sie uns bitte kontaktieren.
Spezifikation
|
Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten.
|
Spezifikation |
| Strom und Schaltkreise |
2 Schaltkreise*20A; 2 Schaltkreise*3A; 2 Schaltkreise*2A; 4 Schaltkreise*1A; 1 Gruppe*RS422; 1 Gruppe*1000M Ethernet |
| Nennspannung |
0-24VAC/VDC |
| Dielektrische Festigkeit |
≥ 300VAC@50Hz |
| Isolationswiderstand |
Die Leistung wird durch die Leistungsanzeige ermittelt, die für die Leistungsanzeige verwendet wird. |
| Kontaktwiderstand |
30mΩ (50rpm) |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Betriebstemperatur |
-40°C bis +55°C; -50°C bis +60°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 bis 100 Rpm |
| Größe des Bleidrahtes |
AWG17# 22# 24# Draht Teflon® UL
CAT5e; 4-Kern-Twist Shield Draht
|
| Längen des Bleitrahtes |
Rotor: 300 mm; Stator: 300 mm |
| Drehweg |
Anbringung von Flanschen |
| |
CH1 |
CH2 |
| Schnittstelle |
SMA-f ((50Ω) |
SMA-f ((50Ω) |
| Stil |
Stil I |
Stil I |
| Frequenzbereich |
Gleichstrom bis 2 GHz |
Gleichstrom bis 2 GHz |
| VSWR, max. |
1.2 |
1.25 |
| VSWR WOW, max. |
0.05 |
0.1 |
| Einsatzverlust, max. |
0.25 dB |
0.35 dB |
| Einfügen Verlust, wow, max. |
00,05 dB |
0.1 dB |
| Spitzenleistung |
1000 W |
500 W |
| Durchschnittliche Leistung |
100 W |
20 W |
Eigenschaften
- Kombinieren Sie Ethernet, RS422, elektrische Energie mit RF
- Anzug für Niedertemperaturumgebung -50°C~+60°C
- Funk 1-5 Kanäle Option
Anwendungen
- Radarantenne
- Flugzeug
- Elektronische Gegenmaßnahme
- Satellitenerdstation
- HD-Video
Zusätzlich
- Schaltkreis, Spannung, Strom
- Funkkanäle
- Integrierte Signaltypen
- Kontakt / Gehäusematerialien
- Betriebstemperatur / Drehzahl
Zeichnung der Umrisse
