Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur
  • Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur
  • Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur
  • Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur
  • Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur
Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur

Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer ECN000-13P-24S-01F-LC
Einzelheiten zum Produkt
Faserart:
Monomode- (9/125um)
Wellenlänge:
1310-1550nm
Einsatz-Verlust:
<2>
Fügen Sie Verluständerung ein:
<0>
Rückflussdämpfung:
>45db
Optische Energie:
23dB
Kabellänge:
Ständer: 800±10mm; Rotor: 1500±10mm
Verbindungsstück:
LC/LC
FORJ Außenmaß:
3mm
Unterkunft des Materials:
Aluminiumlegierung
Strom u. Stromkreise:
7 Stromkreise * 20 A; 4 Schaltkreise*2A; 2 Schaltkreise*7A; 24 Schaltkreise*1A
Veranschlagende Spannung:
≥ 500VAC@50Hz
Isolationswiderstand:
≥200MΩ@500VDC
Elektrische Geräusche:
10mΩ (50rpm)
Drehmoment:
≤0.25N*m (- 40°C)
Kontaktmaterial:
Gold zum Gold
Betriebstemperatur:
-40°C~+80°C; -55°C~+70°C
Arbeitsfeuchtigkeit:
60% RELATIVE FEUCHTIGKEIT
IP-Schutzgrad:
IP54
Arbeitsgeschwindigkeit:
0~100rpm
Anschlussleitungslänge:
Rotor: 1500 mm Stator: 800 mm
Externer Durchmesser:
Ø62mm
Installation:
Rotor geregelt durch Schrauben; Ständer geregelt durch Flansche
Hervorheben:

Glasfaser-Drehgelenk-Schleifring

,

1550-nm-Drehgelenk-Schleifring

,

23 dB Glasfaser-Drehgelenk

Zahlungs- und Versandbedingungen
Min Bestellmenge
1pcs
Preis
Verhandlungsfähig
Verpackung Informationen
Cartons-/Asantrag
Lieferzeit
1 Wochen
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
1000PCS pro Monat
Beschreibung des Produkts

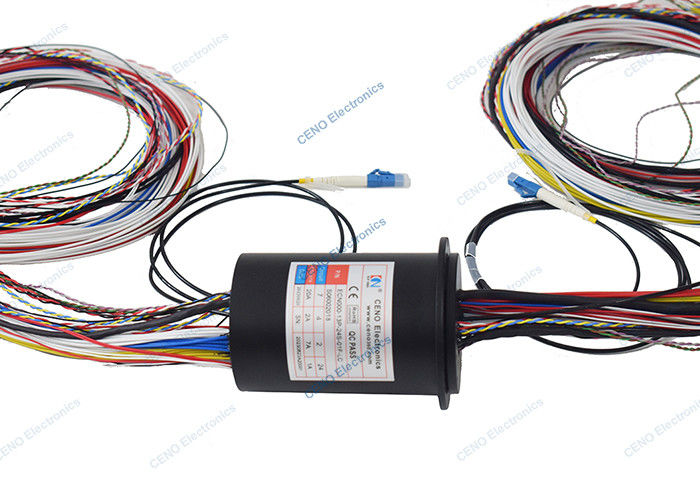

Elektrischer Schleifring mit faseroptischem Drehgelenk und Niedertemperaturanwendung



ECN000-13P-24S-01F-LC ist ein integrierter Schleifring, der elektrische Energie, Datensignale und ein 1-Kanal-Glasfaser-Drehgelenk kombiniert.Und es kann in Umgebungen mit niedrigen Temperaturen von -55 °C bis +80 °C stabil arbeiten.Faseroptische Drehgelenke sind für optische Signale ähnlich wie elektrische Schleifringe für elektrische Signale, ein Mittel zur Übertragung von Signalen über eine rotierende Schnittstelle, insbesondere bei der Übertragung großer Datenmengen.FORJs behalten die inhärenten Vorteile von End-to-End-Fasern bei.Weitere Informationen darüber, wie der integrierte Schleifring von CENO für Ihre spezifische Anwendung geeignet ist, kontaktieren Sie uns bitte.







Merkmale

  • Integrieren Sie Arten von elektrischen Signalen, Daten und FORJ
  • Anschlussschnittstelle für einfachen Glasfaserkabelaustausch
  • Die meisten Parameter sind optional



Anwendungen

  • Medizinisches System
  • Fernbedienungssystem
  • Videoüberwachungssystem
  • Nationale Sicherheitssysteme
  • Robotik



Optional

  • Stromkreis, Spannung, Strom
  • Glasfaserkanäle und -typen
  • Kontakt / Gehäusematerialien
  • Wellenlänge und Schnittstellentyp
  • Arbeitsgeschwindigkeit









Spezifikation

ECN000-13P-24S-01F-LC

 Spezifikation
Strom und Schaltkreise

7 Stromkreise * 20 A;4 Schaltkreise*2A;2 Schaltkreise*7A;24 Schaltkreise*1A

Nennspannung

 0~380VAC/VDC
Spannungsfestigkeit

≥500VAC@50Hz
Isolationswiderstand ≥200MΩ@500VDC
Elektrisches Rauschen 10 mΩ (50 U/min)
Drehmoment ≤0,25 N*m (-40 °C)
Kontaktmaterial Gold zu Gold
Gehäusematerial Aluminiumlegierung
Arbeitstemperatur -40°C~+80°C;-55°C~+70°C
Arbeitsfeuchtigkeit 60 % relative Luftfeuchtigkeit
IP-Schutzart IP54
Arbeitsgeschwindigkeit 0~100 U/min
Länge des Anschlusskabels

AWG17# 22#26# Verzinntes Teflon® UL

Verdrillte Drähte oder abgeschirmte Drähte
Länge des Anschlusskabels

Rotor: 1500 mm

Stator: 800 mm
Außendurchmesser Ø62mm
Installation Rotor durch Schrauben befestigt;Stator durch Flansche befestigt
Faser
Fasertyp Einzelmodus (9/125 um)
Wellenlänge 1310–1550 nm
Verlust einfügen <2,0 dB
Verluständerung einfügen <0,5 dB
Rückflussdämpfung >45dB
Optische Leistung 23dB
Kabellänge Stator: 800 ± 10 mm;Rotor: 1500 ± 10 mm
Verbinder LC/LC
FORJ Außenmaß 3mm
Gehäusematerial Edelstahl





Umrisszeichnung

Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur 0





CENO Power/Signal + Fiber OpticRotary-Verbindungsproduktserie

Integrierter Schleifring ist eine nicht standardmäßige CENO-Serie. POWER/SIGNAL + FASEROPTISCHES DREHVERBINDUNGS-Design entsprechend spezieller Anwendung, um Strom, Signalkreise und optische Faserverbindung zu integrieren.Sein Strom kann bis zu mehreren hundert Ampere betragen und sein Signal kann je nach Anwendung alle Arten von Signaltypen abdecken.Zu den Glasfaserverbindungen gehören Sigel-Modus und Multimode mit verschiedenen Kanälen vom Signalkanal bis zu Dutzenden von Kanälen.Diese Art von integriertem Schleifring bietet eine gute Leistung und verschiedene Funktionen und wird daher häufig in optionalen Elektrokranen verwendet.



Elektrischer faseroptischer Drehgelenk-Schleifring 1550 nm mit niedriger Temperatur 1
