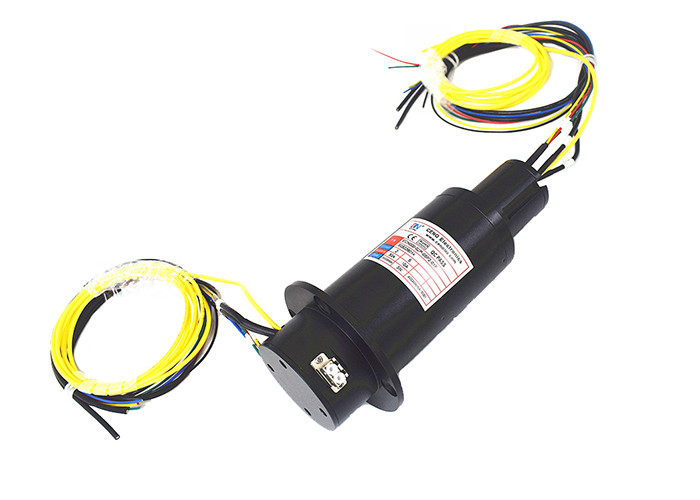

Optischer rotierender gemeinsamer 1 Kanal der integrierten Faser mit Wellenlänge 1310~1550nm
ECN000-02P-05P2-01F ist ein optisches Drehgelenk der integrierten Faser von CENO-Elektronikkonzern. Es gibt 2 Stromkreise für 30A, 5 Stromkreise für 10A und 1 Kanal für Faseroptik mit Wellenlänge 1310/1550nm. Es funktioniert stabil mit der Geschwindigkeit von 0~300rpm innerhalb der Temperatur von -40°C zu +70°C. Und es ist hauptsächlich Gebrauch im feuchten und das heiß, viele Erschütterungen, die zur Brotform, raue Umwelt des Salzsprühtests einfach sind.
Spezifikation
| ECN000-02P-05P2-01F |
Spezifikation |
| Strom u. Stromkreise |
2 Stromkreise * 30A, 1500 VDC;
5 Stromkreise * 10A, 48VDC
|
| Veranschlagende Spannung |
1500 VDC/48VDC |
| Durchschlagsfestigkeit |
2 Stromkreise 30A: ≥ 3000VDC@50Hz.60s.1mA
5 Stromkreise 10A: ≥ 500VDC@50Hz.60s.1mA
|
| Isolationswiderstand |
≥ 500MQ@1000VDC |
| Durchgangswiderstandschwimmen |
≤10mΩ |
| Anschlussleitungsgröße |
2,5 Millimeter ² Kieselgelhochspannungsdraht
AF-1.0mm ² Draht
|
| Anschlussleitungslänge |
Rotorende: 600±20mm
Ständerende: 600±20mm
|
| Arbeitsgeschwindigkeit |
0~300rpm |
| Kontaktmaterial |
Edelmetall |
| Unterkunft des Materials |
Edelstahl |
| Betriebstemperatur |
-40°C~+70°C |
| Lagertemperatur |
-50°C~+80°C |
| Arbeitsfeuchtigkeit |
≥95% (ohne gefrorenes) |
| IP-Schutzgrad |
IP54 |
| Berufsleben |
50 | 80 Million Rotationen |
| Nettogewicht |
≤ 1,7 Kilogramm |
| |
|
|
Faser
|
Parameter
|
| Kanal |
1
|
| Wellenlänge |
1310/1550 Nanometer
|
|
Faserart
|
Monomode-
|
|
Einsatzverlust
|
<2>
|
|
Einsatzveränderung
|
<0>
|
|
Kontaktart
|
Rotor: FC/PC; Ständer: LC/PC
|
|
Rückflussdämpfung
|
>40dB (Monomode-)
|
|
Dehnfestigkeit
|
3N (3m Außengehäuse)
|
|
Eingekapselte Art
|
Ø3mm
|
|
Nutzungsdauer
|
Rotation 50~80Million
|
|
Maximale optische Energie
|
23dBm
|
|
Faserzopflänge
|
Rotor: 250+50mm Faserkontakt FC/PC
Ständer: ein LC-LC Duplexfaserpaar-Metalladapter, des Ständers beendet Kontakt LC/PC und eine Länge des Pullovers mit 1.5m.
|
Eigenschaften
• Integrierte Energie u. 1 cannel Fasersignal
• Übertragen Sie stabil mit niedriger Temperatur -40°C
• Der meiste Parameter ist optional
Anwendungen
• Automat
• Berggebiete
• Messgerät
• das Ölfeld.
Optional
• Stromkreis-Zahl u. Strom
• Arbeitsgeschwindigkeit
• Schutzgrad
• Betriebstemperatur
Entwurfszeichnung
Unser Service
1. Antwortuntersuchung in 24 Stunden.
2. Bitte nett uns zu informieren die Einzelteile sind Sie interessiert u. wird dem angemessenen Preis Sie bei Empfang von Ihrer neuen Untersuchung SO BALD WIE MÖGLICH zur Verfügung gestellt.
3. Beantworten Sie Ihre einzeln aufgeführte Frage.
4. Löste das Problem mit Ihnen während der Anwendung unserer Produkte.
5. Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Warum mit CENO
CENO ist eine technologisch Firma auf dem Schleifringgebiet, das Forschung und Entwicklung, Herstellung und Verkäufe sich engagiert. Wir haben Prüfgeräte der Ausrüstung und der hohen Präzision vorangebracht, um Produktqualität und zuverlässige Leistung sicherzustellen. Der Anlagenbereich umfasst 3000 Quadratmeter und gelegen in Shenzhen China.
Bescheinigung
ISO9001, CER, RoHS, UL, explosionssicher
CENO-Vorteil
Mitglied, wenn er Team ausführt, haben mehr als 10 Jahre Erfahrung auf dem Gebiet des Schleifrings. Betreiber arbeiten an kritischem Verfahren werden alles qualifiziert durch internes Training.
