Schiffswinde-Rfdreh- Gelenk-Schleifring starkes Entstörungs-Ablility

Starker Entstörungs-Ablility-Hochfrequenz-Beleg Ring For Marine Winch 1500W

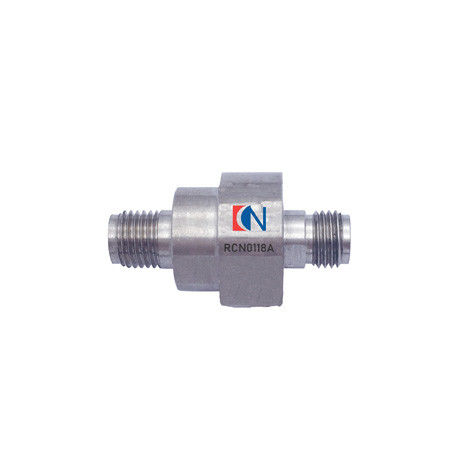

RCN0118A-Hochfrequenzschleifring hat 1 Kanal mit SMA-Buchse.
Es wird für das Übermitteln des Hochfrequenzsignals von der Rotor-/Ständerseite verwendet
Ständer-/Rotorseite. Innerhalb des niedrigen Kontaktes ist Material berycopper und fertiges Material ist Gold.
es hat Kompaktbauweise, das starke Entstörungs-ablility, einfach, in anderer Ausrüstung integriert zu werden.
Leben bis zu den Rotationen 10million mindestens mit Höchstleistung 1500W.
Entsprechend genauer Anwendung kann Schutzgrad entworfen sein.







Typischer Gebrauch

◆Simulationsprüfvorrichtung
◆Verkehrsleitsystem
◆Militäranwendung

◆Antennensystem
◆Prüfmaschine
◆Schiffswinde

Produkt-Eigenschaften

◆Kanal mit Koaxialkabel
◆Zu das Hochfrequenzsignal und die Niederspannung DC-Signalübertragung gleichzeitig stützen.





Spezifikation



RCN0118A-Spezifikation		Bild
Kanalnummer	1
Frequenzbereich	DC zu 18 Gigahertz
Verbindungsstück	SMA-Frau (50ohms)
Drehende Geschwindigkeit, maximal	100rpm
Höchstleistung, maximal	1500W
Betriebstemperatur	-40℃~+70℃
Einfügungsdämpfung, maximal	0.25dB@0 zu 6GHz 0.35dB@6 zu 12GHz 0.50dB@12 zu 18GHz
Einfügungsdämpfung, wow	0.04dB
IP-Schutzgrad	IP40
Gewicht	0.01kg



Entwurfszeichnung



Q: Wie Schleifring tut, Arbeit?

: Ein Schleifring ist eine elektrische Verbindung, die entworfen ist, um den Fluss des Stroms von einem stationären Gerät bis drehendes zu führen. Dieses elektromechanische Gerät ist alias ein rotierendes elektrisches Verbindungsstück oder ein rotierendes elektrisches Gelenk. Elektrische Schleifringe sind frei, sich ohne Beschränkungen, anders als Kabel zu drehen, die Torsion und schließlich Bruch. Im allgemeinen werden Leiterringe am Rotor angebracht und beendet mit Leitungsdrähten, die axial durch den Rotor zu einem Ende laufen. Bürsten werden durch einen Bürstenhalter gesichert, der zur Wohnung angebracht wird. Elektrische Schleifringe funktionieren, indem sie einen Schleifkontakt (Bürste) gegen einen Ring halten (Leiterring). Ein Teil, gewöhnlich die Bürste, ist stationär, während das andere, gewöhnlich der Leiterring, sich dreht. Elektrische Komponenten incude die Bürste, der Kontaktring und die elektrischen Verbindungsstücke. Sie werden von den Präzisionsmaterialien werden vorgewählt basiert auf Anforderungen wie gegenwärtiger Größe, Spannungsabfall, Drehzahl, Temperatur, Widerstandveränderung, Bandbreite und Wellenwiderstand gemacht.

Q: Welche Anwendungen sind sie verwendet?

: Typische Anwendungen verweist rotierende Automatisierung oder Kontrollsysteme wie Drehscheiben, Indextabellen und Roboter. Windkraftanlagen, die Halbleiterverarbeitung, das Druckplastikformteil, medizinische Scanner CNC und MRI, Verbindungen über Satellit, Getränkeflaschenabfüllvorgang und industrielle Füllmaschine sind auch allgemeine Schleifringanwendungen.

CENO-Vorteil

Mitglied, wenn er Team ausführt, haben mehr als 10 Jahre Erfahrung auf dem Gebiet des Schleifrings. Betreiber arbeiten an kritischem Verfahren werden alles qualifiziert durch internes Training.

Warum CENO wählen Sie

CENO ist eine technologisch Firma auf dem Schleifringgebiet, das Forschung und Entwicklung, Herstellung und Verkäufe sich engagiert. Wir haben Prüfgeräte der Ausrüstung und der hohen Präzision vorangebracht, um Produktqualität und zuverlässige Leistung sicherzustellen. Der Anlagenbereich umfasst 3000 Quadratmeter und gelegen in China.

Ehre

ISO9001, CER, RoHS, UL, explosionssicher

Service CENO stellt zur Verfügung

Lösung, die für System der Rotation 360° offerring ist.

Massen- und kundengebundene Produktion.

24 Stunden, Beratungsdienst 7days.

Willkommen, zum wir mit Ihrem Ersuchen um irgendein System der Rotation zu konsultieren 360°. Wir erbringen eine Enddienstleistung Ihnen fristgerecht reagieren Ihre Untersuchungen.
