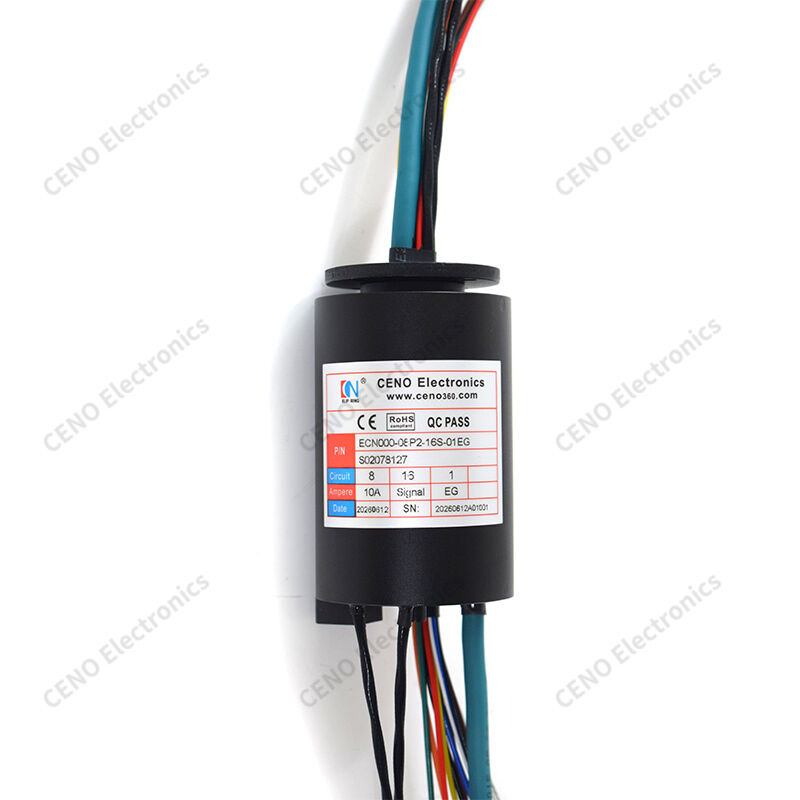

Ethernet-Ring mit hartem, anodiertem Gehäuse für Langzeitstabilität
ECN000-08P2-16S-01EG ist ein CENO-Ethernet-Slip-Ring, der gleichzeitige Strom-, Signal- und Ethernet-Übertragung ermöglicht, während er ohne Winkelgrenze um 360° rotiert.Die interne Kanalpartitionierung hält die Datenintegrität unter kontinuierlicher zyklischer Bewegung erhalten. Hartes, anodisiertes Aluminiumgehäuse bietet eine zuverlässige mechanische Stabilität für den langfristigen Einsatz im Feld. Jedes Gerät wird vor dem Versand einer Live-Rotationsvalidierung unterzogen.Es unterstützt Volumenversorgung und maßgeschneiderte Anpassungen für Maschinenbauer, für Drehgeräte, die eine kombinierte Stromversorgung und Netzwerkdatenvermittlung benötigen.
Eigenschaften
- Datenintegrität
- Partitionierte Kanäle
- mit einer Breite von nicht mehr als 15 mm
- Anbringung der Flansche
- Langfristig stabil
Anwendungen
- Pan-Tilt-System
- Rotationsarbeitsplatz
- Roboterantrieb
- Drehbares Prüfgerät
- Drehverbindung für die Sicht
Zusätzlich
- Bleifarben
- Deratierungseinrichtung
- Schachtschutz
- Beugenhilfe
- Zuweisung von Pins
Spezifikation
|
Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen.
|
Spezifikation
|
|
Schutzbewertung
|
IP51
|
|
Betriebsfeuchtigkeit
|
Unter 60% pH
|
|
Betriebstemperatur
|
-20°C bis +60°C
|
|
Spezifikationen für Draht
|
AWG17#/24# PTFE UL in Dosen, zwei-Kern-Twisted Pair abgeschirmtes Kabel, CAT
|
|
Betriebsspannung
|
0 ~ 24 VAC/VDC
|
|
Schaltkreiszahl/Strom
|
8 Schaltkreise × 10A; 12 Schaltkreise × Signal; 2 Gruppen × RS485; 1 Gruppe × Gigabit Ethernet
|
|
Dielektrische Festigkeit
|
≥ 300VAC@50Hz zwischen zwei Schaltkreisen
|
|
Widerstand gegen Isolierung
|
100MΩ@300VDC
|
|
Kontaktwiderstandsfluktuation
|
≤ 30mΩ (bei 50 Rpm)
|
|
Schleuderaumlänge
|
Der Rotor: 600 mm; der Stator: 600 mm.
|
|
Betriebsgeschwindigkeit
|
0 ~ 300 Dreh/min
|
|
Montageverfahren
|
Rotorend, der durch flache Position angetrieben wird, Statorend, der durch Flansche befestigt wird
|
|
Kontaktmaterial
|
Edelmetall/Gold-zu-Gold-Verhältnis
|
|
Wohnmaterial
|
Aluminiumlegierung, mit Sandstrahlen und schwarzanodisiert
|
|
Dienstzeit
|
10 Millionen Umdrehungen
|
Zeichnung der Umrisse
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
