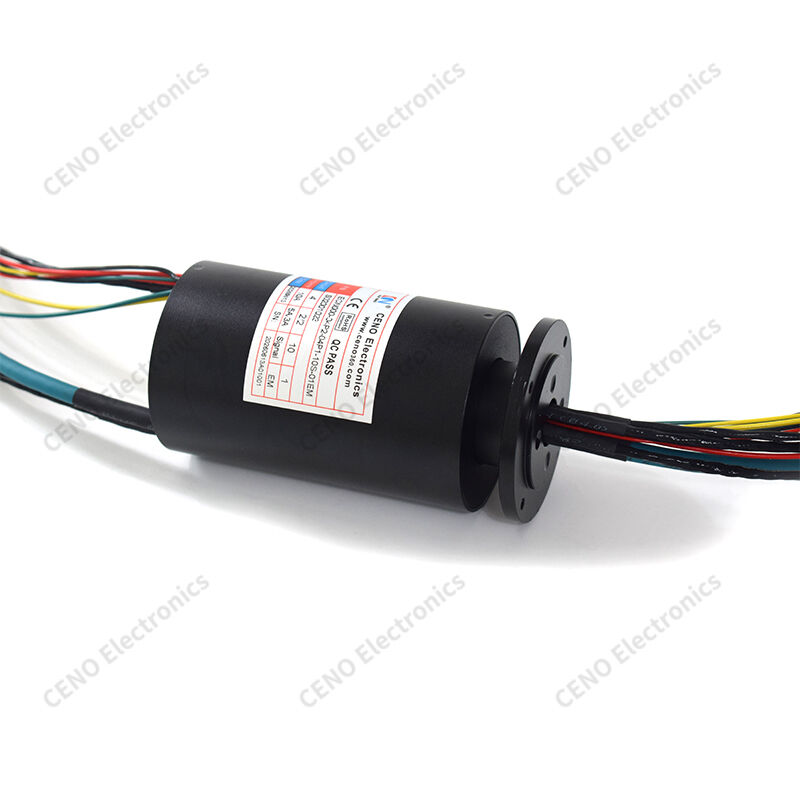

Ethernet-Slip-Ring 100 Mbps OEM-Rotationsanschluss
ECN000-04P2-04P1-10S-01EM ist ein CENO-Ethernet-Slip-Ring mit Flanschmontage.Steuersignale und 100 Mbps Ethernet-Daten durch kontinuierliche Drehung um 360°Die integrierte Befestigungsflansche ermöglicht die direkte Montage ohne zusätzliche Adapter.Dieser robuste Dreh-Datenanschluss besteht CE & RoHS-Inspektion und ist für Massen-OEM-Bestellungen von mittelgeschwindigem rotierenden Industriemaschinen zugeschnitten.
Eigenschaften
- Anbringung der Flansche
- Goldkontakte
- Ethernet-Kanal
- Impedanz abgestimmt
Anwendungen
- PTZ-Kameras
- Drehspielautomaten
- Inspektionsanlagen
- Verpackungsanlagen
Zusätzlich
- Kabellänge
- RJ45-Steckdosen
- Schildkabeln
- Aufbau der Schaltung
Spezifikation
|
Die Kommission kann die Mitgliedstaaten auffordern, die erforderlichen Maßnahmen zu ergreifen.
|
Spezifikation
|
|
Schutznummer
|
IP51
|
|
Betriebsfeuchtigkeit
|
unter 60% RH
|
|
Betriebstemperatur
|
-40°C bis +60°C
|
|
Spezifikationen für Draht
|
AWG17#/22# geballtes Teflon, zweikern-/vierkern-gewickeltes geschütztes Paarkabel (0,2 mm2), CAT6
|
|
Betriebsspannung
|
0°48 VAC/VDC
|
|
Anzahl der Schaltungen/Strom
|
4 Schaltkreise × 10 A (48 V); 2 Schaltkreise × 5 A (24 V);
2 Schaltkreise × 3 A (24 V); 1 Gruppe × CAN;
1 Gruppe × RS422; 1 Gruppe × RS485;
1 Gruppe × 100 Mbps Ethernet
|
|
Dielektrische Festigkeit
|
≥ 500 VAC @ 50 Hz zwischen zwei Schaltkreisen
|
|
Isolierwiderstand
|
≥ 100 MΩ @ 300 VDC
|
|
Schwankungen des Kontaktwiderstands
|
≤ 30 mΩ (bei Betrieb bei 600 U/min)
|
|
Schleuderaumlänge
|
Rotor: 500 mm; Stator: 500 mm
|
|
Betriebsgeschwindigkeit
|
0 ̊ 60 U/min
|
|
Montageverfahren
|
Rotorende mit Schrauben an der vom Kunden gelieferten Welle befestigt
|
|
Kontaktmaterial
|
Edelmetall
|
|
Gehäusematerial
|
Aluminiumlegierung, sandgesprengt und schwarz anodiert
|
Zeichnung der Umrisse
