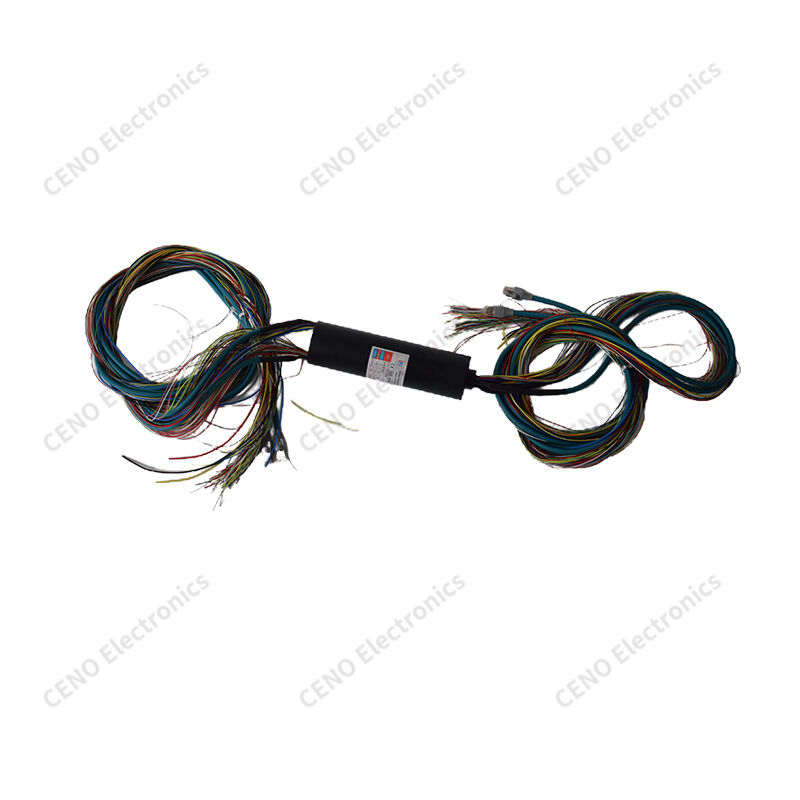

Kapselrutschring 72 gemischte Schaltkreise OEM Stromsignalanschluss
ACN-72P-02EM ist ein CENO Multi-Channel-Kapsel-Rotationsanschluss, der kombinierte Leistung und Signalübertragung für unbegrenzte 360°-Rotation liefert.Es verwendet getrennte interne Verkabelung Layouts elektromagnetische Störungen zwischen Stromkreisen und Signalleitungen zu reduzierenDieser kompakte Ringschleifer trägt 10A Stromwege und Niedrigstrom-Signalkanäle.für OEM-Schüttbestellungen, bei denen integrierte Drehleistung und Signalübertragung in kompakten Maschinenbaugruppen erforderlich sind.
Eigenschaften
- 72 Mischkreise
- Isolierte Verkabelung
- Goldkontakte
- Niedrige Störungen
Anwendungen
- mit einer Leistung von mehr als 1000 W
- Schwere Schüsseln
- Automatisierende Werkzeuge
- Verpackungsanlagen
Zusätzlich
- Anpasste Drahtlänge
- Vorinstallierte Steckverbinder
- Schirmkabel
- Umgebaute Wohnungen
Spezifikation
|
Die Angabe der Größenordnung ist in Anhang I zu entnehmen.
|
Spezifikation
|
|
Schutz ((IP-Stufe)
|
IP40
|
|
Betriebstemperatur
|
-20°C bis +60°C
|
|
Nennspannung
|
0 ~ 220VAC/VDC
|
|
Größe des Bleidrahtes
|
AWG17#/28# Teflondraht, CAT6
|
|
Schaltkreise und Strom
|
5 Schaltkreise * 10A ((220V),13 Schaltkreise * 1A ((24V),54 Schaltkreise * 1A ((150V),2 Gruppen * 100M Ethernet
|
|
Dielektrische Festigkeit
|
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgung.
|
|
Widerstand gegen Isolierung
|
Bei der Prüfung der Leistungsschranken müssen die folgenden Bedingungen erfüllt sein:
|
|
Elektrische Geräusche
|
Maximal 10mΩ (50rpm)
|
|
Längen der Blei-Drähte
|
Rotor: 1700 mm, Stator: 2000 mm
|
|
Arbeitsgeschwindigkeit
|
0 bis 160 Rpm
|
|
Kontaktmaterial
|
Edelmetall/Gold zu Gold
|
|
Wohnmaterial
|
Aluminiumlegierung
|
Zeichnung der Umrisse
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
