Flanschmontage-Hybrid-Schleifring für HDMI und Gigabit Ethernet Rotary Transmission

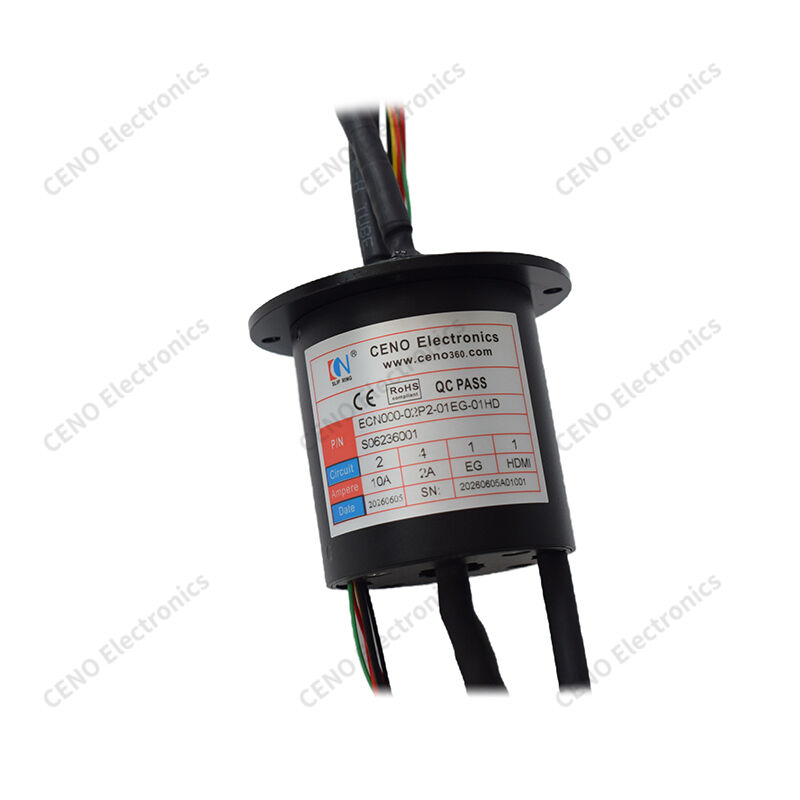

ECN000-02P2-04S-01EG-01HD ist ein CENO Flanschmontage-Hybrid-Schleifring, der eine kontinuierliche 360-Grad-unbegrenzte Drehung ermöglicht, während gleichzeitig Strom, Steuersignale, Gigabit Ethernet und HDMI-High-Definition-Videosignale übertragen werden. Die integrierte isolierte Abschirmungsanordnung minimiert elektromagnetische Störungen zwischen Stromkreisen und Hochgeschwindigkeitssignal Kanälen. Durch die Annahme einer Mehrpunkt-Edelmetall-Kontaktstruktur wird eine stabile dynamische Kontaktleistung aufrechterhalten. Jede Einheit durchläuft eine vollständige werkseitige Funktionsprüfung mit eindeutiger Seriennummern-Rückverfolgbarkeit. Dieser integrierte rotierende Übertragungskomponente, der den CE- und RoHS-Standards entspricht, reduziert den Montageaufwand und die Stücklistenanzahl für in Serie gefertigte rotierende Maschinensysteme.
Merkmale
- Flanschmontage
- Multi-Signal-Integration
- EMI-Unterdrückung
- Edelmetallkontakt
- Stabile Signalausgabe
Anwendungen
- Schwenkneigeplattformen
- Maschinen-Vision-Stationen
- Automatisierte Drehvorrichtungen
- Spezielle Überwachungsgeräte
- Rotierende Inspektionsgeräte
Optional
- Schaltkreiskonfiguration
- Kundenspezifische Kabellänge
- Höhere Schutzart
- Kundenspezifische Ausgangsschnittstellen
- Projektspezifische Abstimmung
Spezifikation
|
ECN000-02P2-04S-01EG-01HD
|
Spezifikation
|
|
Schutz (IP-Schutzart)
|
IP51
|
|
Arbeitsfeuchtigkeit
|
60% RH
|
|
Arbeitstemperatur
|
-20°C~+60°C
|
|
Leitungsdrahtgröße
|
AWG17#/24# Draht Teflon; CAT6; HDMI-Kabel
|
|
Nennspannung
|
0~24VAC/VDC
|
|
Schaltkreise & Strom
|
2 Schaltkreise *10A(24V); 4 Schaltkreise * 2A(Signal); 1 Gruppe *1000M Ethernet; 1 Gruppe * HDMI
|
|
Dielektrische Festigkeit
|
≥300VAC@50Hz
|
|
Isolationswiderstand
|
100MΩ@300VDC
|
|
Elektrisches Rauschen
|
Max 30mΩ(50rpm)
|
|
Länge des Anschlussdrahtes
|
Rotor: 500mm; Stator: 500mm
|
|
Arbeitsgeschwindigkeit
|
0~200rpm
|
|
Drehrichtung
|
Flanschmontage
|
|
Kontaktmaterial
|
Edelmetall/Gold auf Gold
|
|
Gehäusematerial
|
Aluminiumlegierung
|
Umrisszeichnung
Unser Service
1. Beantworten Sie Anfragen innerhalb von 24 Stunden.
2. Bitte informieren Sie uns freundlicherweise, an welchen Artikeln Sie interessiert sind, und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Frage detailliert.
4. Lösen Sie das Problem mit Ihnen während der Nutzung unserer Produkte.
5. Muster werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir im Geschäft?
CENO hat das Schleifringgeschäft seit 2009 aufgebaut. Wir haben Tausende von Kunden, die unsere Produkte oder Dienstleistungen akzeptiert haben.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Strom und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das eine Drehung bei gleichzeitiger Übertragung von Strom oder Signalen erfordert. Er kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und schadensanfällige Drähte, die von beweglichen Gelenken herabhängen, eliminieren.
4. Wie wähle ich einen Schleifring aus?
Die richtige Auswahl einer Schleifringlösung erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich der Gesamtschaltkreise, der Spannung und des Stroms pro Schaltkreis, der Betriebsgeschwindigkeit und des Montagetyps. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass eine kundenspezifische/modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass eine kundenspezifische/modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure werden eine perfekte Lösung für Ihre Bedürfnisse entwickeln.
Warum mit CENO
CENO ist ein technologisch fortschrittliches Unternehmen im Bereich Schleifringe, das sich mit Forschung und Entwicklung, Herstellung und Vertrieb beschäftigt. Wir verfügen über fortschrittliche Geräte und hochpräzise Prüfinstrumente, um die Produktqualität und zuverlässige Leistung zu gewährleisten. Die Fläche der Anlage beträgt 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionsgeschützt
CENO Vorteil
Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich Schleifringe. Die Bediener, die an kritischen Verfahren arbeiten, sind alle durch interne Schulungen qualifiziert.
Service, den CENO bietet
24 Stunden, 7 Tage Beratungsdienst.
Massen- und kundenspezifische Produktion.
Lösungsangebot für 360°-Rotationssysteme.
Willkommen, uns mit Ihren Anfragen für jedes 360°-Rotationssystem zu konsultieren. Wir bieten Ihnen einen One-Stop-Service, um Ihre Anfragen zeitnah zu beantworten.
