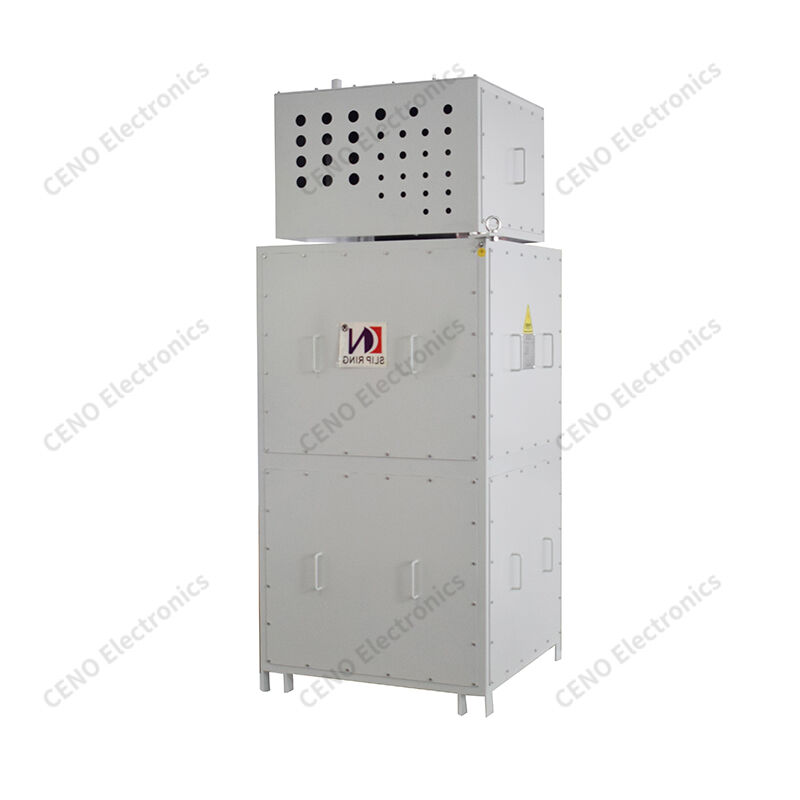

Dreistufiger Kohlebürsten-Schleifring mit Matrixbelüftung
BHCN-C-13400-1060-66P-02EG ist ein CENO Kohlebürsten-Schleifring, der für schwere Drehgeräte entwickelt wurde, die eine massive Kanal-Kapazität erfordern. Er verfügt über ein dreistufiges, isoliertes Fachdesign zur Trennung von Strom- und Signalstromkreisen für eine verbesserte Entstörungsleistung. Ausgestattet mit unabhängigen Wartungsklappen und Matrix-Belüftungslöchern zur Wärmeableitung, vereinfachen Bodenmontagefüße und Hebeösen die Installation vor Ort. Ab Werk validiert für groß angelegte Projekte, liefert er eine konsistente Strom- und Signalübertragung, verhindert Kabelverdrehungen und reduziert den Wartungsaufwand für Systemintegratoren.
Merkmale
- Dreistufige Fächer
- EMI-Abschirmung
- Unabhängige Wartungsklappen
- Matrixbelüftung
- Bodenmontage
Anwendungen
- Große Radartürme
- Riesige optoelektronische Türme
- Hafen-Drehmaschinen
- Hochlast-Prüfstände
- Mehrkanalige Drehvorrichtungen
Optional
- Benutzerdefinierte Kanalanzahl
- Variable Stromstärke
- Modifizierte Schrankabmessungen
- Angepasste Klappenanordnung
- Spezielle Signalverträglichkeit
|
BHCN-C-13400-1060-66P-02EG
|
Spezifikation
|
|
Schutzart
|
IP54
|
|
Arbeitsfeuchtigkeit
|
<95% (bei 20°C)
|
|
Arbeitstemperatur
|
–20°C bis +55°C
|
|
Arbeitsgeschwindigkeit
|
0–5 U/min
|
|
Arbeitsspannung
|
0–690 VAC/VDC
|
|
Ring-/Strombelastbarkeit
|
1 Stromkreis × 400 A (PE); 12 Stromkreise × 400 A (690 VAC); 3 Stromkreise × 60 A (690 VAC); 4 Stromkreise × 60 A (380 VAC); 3 Stromkreise × 100 A (380 VAC)
|
|
Dielektrische Festigkeit
|
≥1500 VAC bei 60 Hz zwischen zwei beliebigen Stromkreisen
|
|
Isolationswiderstand
|
500 MΩ bei 500 VDC
|
|
Schwankung des Kontaktwiderstands
|
≤10 mΩ (gemessen bei 50 U/min)
|
|
Kontaktmaterial
|
Kupfer-Graphit
|
|
Anschluss
|
Schraubklemmen
|
|
Wartung
|
Regelmäßige Wartung erforderlich
|
|
|
|
|
Arbeitsspannung
|
0–230 VAC/VDC
|
|
Ring-/Strombelastbarkeit
|
1 Stromkreis × 16 A (IE); 2 Stromkreise × 10 A (230 V); 63 Stromkreise für Signal; 2 Gruppen Gigabit Ethernet
|
|
Dielektrische Festigkeit
|
≥1000 VAC bei 50 Hz zwischen zwei beliebigen Stromkreisen; ≥300 VAC bei 60 Hz zwischen zwei beliebigen Signalstromkreisen
|
|
Isolationswiderstand
|
500 MΩ bei 300 VDC (Strom); 100 MΩ bei 100 VDC (Strom)
|
|
Schwankung des Kontaktwiderstands
|
≤30 mΩ (gemessen bei 50 U/min)
|
|
Kontaktmaterial
|
Edelmetall / Gold auf Gold
|
|
Anschluss
|
Anschlussdose
|
|
Wartung
|
Wartungsfrei
|
|
|
|
|
Rotationsart
|
Ring dreht sich, Bürsten bleiben stationär
|
|
Montagemethode
|
Rotor-Ende angetrieben durch einen Antriebsblock; Stator-Ende verschraubt
|
|
Gehäusematerial
|
Q235A Stahl mit RAL 7035 Lackierung
|
|
Sonstiges
|
Heizung 220 V, 200 W, gesteuert durch einen Thermostatschalter
|
Außenansichtzeichnung
Unser Service
1. Anfrage innerhalb von 24 Stunden beantworten.
2. Bitte informieren Sie uns, an welchen Artikeln Sie interessiert sind, und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Frage detailliert.
4. Lösen Sie das Problem mit Ihnen während der Nutzung unserer Produkte.
5. Muster werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme an.
2. Wie lange sind wir im Geschäft?
CENO hat das Schleifringgeschäft seit 2009 aufgebaut. Wir haben Tausende von Kunden, die unsere Produkte oder Dienstleistungen akzeptiert haben.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Strom und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das eine Rotation bei gleichzeitiger Übertragung von Strom oder Signalen erfordert. Er kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und beschädigungsanfällige Kabel, die von beweglichen Gelenken herabhängen, eliminieren.
4. Wie wähle ich einen Schleifring aus?
Die richtige Auswahl einer Schleifringlösung erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich der Gesamtzahl der Stromkreise, der Spannung und des Stroms pro Stromkreis, der Betriebsgeschwindigkeit und des Montagetyps. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure werden eine perfekte Lösung für Ihre Bedürfnisse entwickeln.
Warum mit CENO
CENO ist ein technologisch fortschrittliches Unternehmen im Bereich Schleifringe, das Forschung und Entwicklung, Herstellung und Vertrieb betreibt. Wir verfügen über fortschrittliche Geräte und hochpräzise Prüfinstrumente, um die Produktqualität und zuverlässige Leistung zu gewährleisten. Die Fläche der Anlage beträgt 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionsgeschützt
CENO Vorteil
Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich Schleifringe. Die Bediener, die an kritischen Verfahren arbeiten, sind alle durch interne Schulungen qualifiziert.
Service, den CENO bietet
24 Stunden, 7 Tage Beratungsdienst.
Massen- und kundenspezifische Produktion.
Lösungsangebot für 360°-Rotationssysteme.
Willkommen, uns mit Ihren Anfragen für jedes 360°-Rotationssystem zu konsultieren. Wir bieten Ihnen einen One-Stop-Service und reagieren zeitnah auf Ihre Anfragen.
