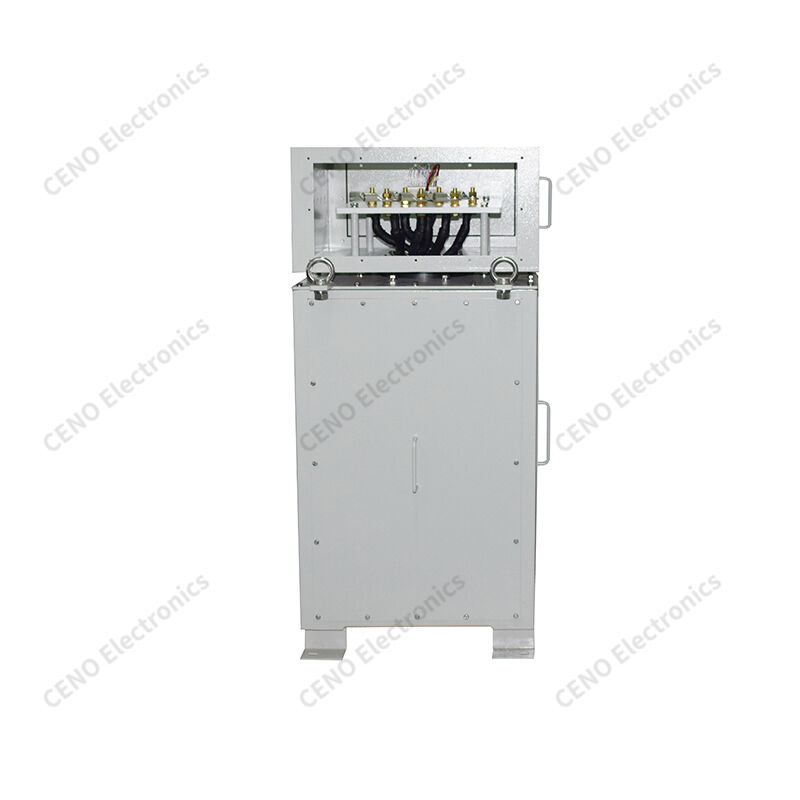

Doppelkammer-Kohlebürsten-Schleifring für Hochstromanwendungen
BHCN-C-07260-0360-02P3-12S ist ein CENO Kohlebürsten-Schleifring, der für schwere rotierende Geräte mit hohem Strombedarf entwickelt wurde. Er verfügt über eine zweigeteilte Schrankaufteilung, um Stromkreise von empfindlichen Signalkanälen zu trennen und elektromagnetische Störungen zu minimieren. Ausgestattet mit Hebeösen und Montagefüßen für die Installation vor Ort ermöglichen Zugangstüren eine bequeme interne Inspektion. Dieses Gerät liefert eine stabile Strom- und Signalübertragung und vermeidet Kabelsalat. Es ist vollständig werkseitig für groß angelegte, großhandelsorientierte Projekte getestet und vereinfacht die Wartung vor Ort für Systemintegratoren.
Merkmale
- Doppelkammer-Schrank
- EMI-Unterdrückung
- Hebeösen
- Bodenmontage
- Service-Zugangstür
Anwendungen
- Große Radartürme
- Schwere optoelektronische Türme
- Schwerlast-Drehplattformen
- Technische Drehmaschinen
- Industrielle Drehvorrichtungen
Optional
- Benutzerdefinierte Schaltungskonfiguration
- Variable Stromstärke
- Angepasste Schrankgröße
- Modifizierte Lochraster
- Spezielle Signalunterstützung
|
BHCN-C-07260-0360-02P3-12S
|
Spezifikation
|
|
Schutzart
|
IP54
|
|
Arbeitsfeuchtigkeit
|
<90% (bei 35°C)
|
|
Arbeitstemperatur
|
–10°C bis +45°C
|
|
Arbeitsgeschwindigkeit
|
0–1 U/min
|
|
Arbeitsspannung
|
0–380 VAC/VDC
|
|
Ring-/Strombelastbarkeit
|
6 Stromkreise × 260 A (380 VAC); 1 Stromkreis × PE (260 A); 3 Stromkreise × 60 A (230 VAC)
|
|
Dielektrische Festigkeit
|
≥1500 VAC bei 50 Hz zwischen zwei beliebigen Stromkreisen
|
|
Isolationswiderstand
|
500 MΩ bei 500 VDC
|
|
Schwankung des Kontaktwiderstands
|
≤10 mΩ (gemessen bei 50 U/min)
|
|
Kontaktmaterial
|
Kupfer-Graphit
|
|
Anschluss
|
Schraubklemmen
|
|
Wartung
|
Regelmäßige Wartung erforderlich
|
|
|
|
|
Arbeitsspannung
|
0–230 VAC/VDC
|
|
Ring-/Strombelastbarkeit
|
2 Stromkreise × 16 A (230 VAC); 12 Stromkreise für Signal
|
|
Dielektrische Festigkeit
|
≥500 VAC bei 50 Hz zwischen zwei beliebigen Stromkreisen
|
|
Isolationswiderstand
|
500 MΩ bei 500 VDC
|
|
Schwankung des Kontaktwiderstands
|
≤30 mΩ (gemessen bei 50 U/min)
|
|
Kontaktmaterial
|
Edelmetall
|
|
Anschluss
|
Anschlussdose
|
|
Wartung
|
Wartungsfrei
|
|
|
|
|
Drehungsart
|
Ring dreht sich, Bürsten bleiben stationär
|
|
Montagemethode
|
Rotor-Ende verschraubt, Stator-Ende verschraubt
|
|
Gehäusematerial
|
Q235 Stahl mit RAL 7035 Lackierung
|
|
Sonstiges
|
Heizung 220 V, 200 W, gesteuert durch Thermostatschalter
|
Übersichtszeichnung
