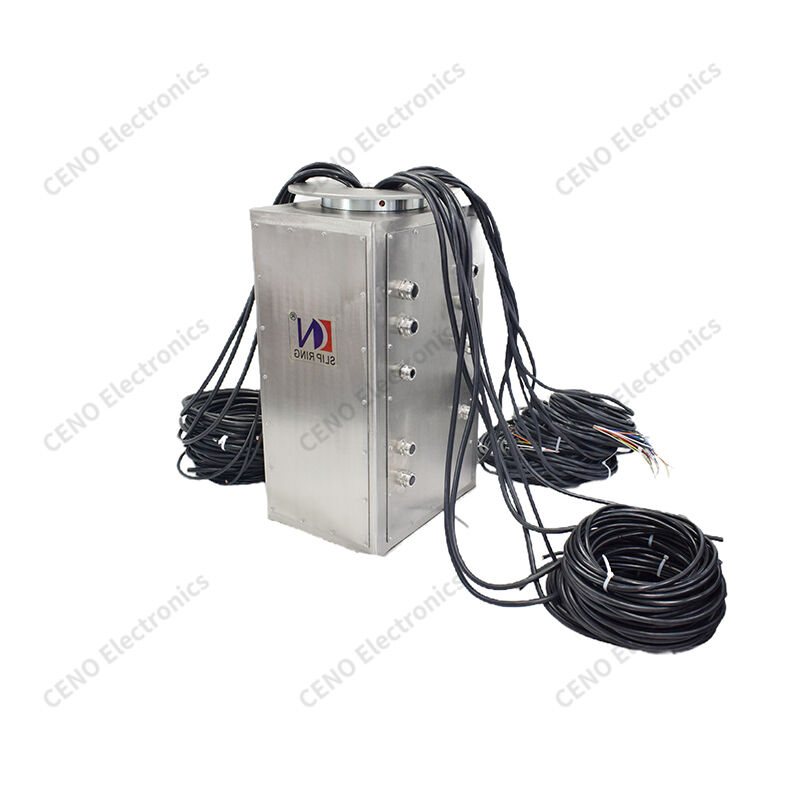

Stainless Steel Carbon Brush Slip Ring mit Luftfahrtanschluss
BHCN-C-04500-05150-65P4 ist ein CENO Carbon Brush Slip Ring, der für schwere Drehgeräte entwickelt wurde, die in rauen Außen-, Küsten- und staubigen Umgebungen betrieben werden.mit einem Gehäuse aus Edelstahl, dieses Gerät konsolidiert Strom- und Signalschaltkreise in einem versiegelten Schrank, der mit Luftfahrtanschlüssen und langen langlebigen Kabeln vorverlegt ist.Es ermöglicht eine kontinuierliche Drehung und gleichzeitig eine stabile Energieübertragung, Sensorsignale und Ethernet-Daten zur Beseitigung von Kabelverwicklungsrisiken.Es minimiert die Verkabelungsarbeiten vor Ort und senkt die Wartungslast für Systemintegratoren nach dem Verkauf.
Eigenschaften
- Verbindungen für Luftfahrt
- Gemischtes Leistungssignal
- Korrosionsbeständigkeit
- Niedrige Signalfluktuation
- Anbringung der Flansche
Anwendungen
- Schwerbetriebs-Spielplatten
- Maschinen und Apparate für das Heben von Hafenfahrzeugen
- Radar-Rotationsplattformen
- Küstenfeldgeräte
- Maschinenbauspielmaschinen
Zusätzlich
- Anzahl der benutzerdefinierten Schaltungen
- Verstellbare Kabellänge
- Variable IP-Bewertung
- Spezifizierte Stromstärke
- Spezielle Verbindungstyp
Spezifikation
|
BHCN-C-04500-05150-65P4
|
Spezifikation
|
|
Schutz ((IP-Stufe)
|
IP54
|
|
Arbeitsfeuchtigkeit
|
100% RH
|
|
Betriebstemperatur
|
-45°C bis +40°C
|
|
Nennspannung
|
0 ~ 500 VAC/VDC
|
|
Schaltkreise und Strom
|
1 Schaltkreis * 250A; 3 Schaltkreise * 500A; 1 Schaltkreis * 100A; 4 Schaltkreise * 150A
|
|
Dielektrische Festigkeit
|
Der Wert der Verringerung wird in der Tabelle 1 angegeben.
|
|
Widerstand gegen Isolierung
|
Die Leistung wird mit einer Leistung von ≥ 500MΩ@500VDC berechnet.
|
|
Kontaktmaterial
|
Graphit aus Kupfer
|
|
Elektrische Geräusche
|
Maximal 10mΩ (50rpm)
|
|
Längen der Blei-Drähte
|
Der Rotor: 10000 mm; der Stator: Terminal
|
|
|
|
|
Nennspannung
|
Bei der Prüfung der Leistung
|
|
Schaltkreise und Strom
|
65 Schaltkreise * 25A
|
|
Dielektrische Festigkeit
|
≥ 500VAC@50Hz
|
|
Widerstand gegen Isolierung
|
Bei einer Leistung von ≥ 300MΩ@500VDC
|
|
Kontaktmaterial
|
Edelmetall
|
|
Elektrische Geräusche
|
Maximal 10mΩ (50rpm)
|
|
Längen der Blei-Drähte
|
Der Rotor: 10000 mm; der Stator: Terminal
|
|
|
|
|
Arbeitsgeschwindigkeit
|
0 bis 15 Rpm
|
|
Drehweg
|
Pinseldrehung, der Ring noch
|
|
Installationsart
|
Rotorseite:Flanzeninstallation
|
|
Wohnmaterial
|
SUS 304
|
Zeichnung der Umrisse
