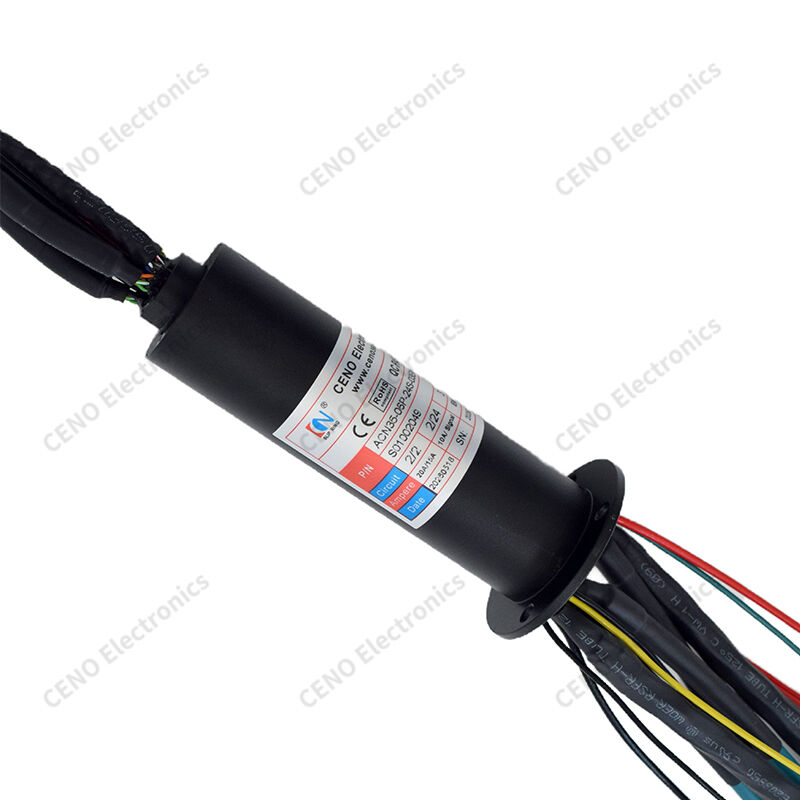

Fabrikgetesteter Kapselrutschring mit Rückverfolgbarkeit
ACN35-06P-24S-03EM ist ein CENO-Slip-Ring vom Kapseltyp, der eine kontinuierliche 360-Grad-unbegrenzte Drehung ermöglicht, um Strom- und Steuersignale ohne Verwicklung oder Bruch von Drähten zu übertragen.Eingebettete Kontaktpaare aus Edelmetallen bieten eine stabile elektrische Leistung für die Integration von OEM-Geräten in großen Mengen. Jede Einheit unterliegt einer vollständigen Fabrikprüfung mit einzigartiger SN-Rückverfolgbarkeit. UL-zulassene Hochtemperaturdrahtvorrichtungen sind vorhanden.Neben flexiblen kundenspezifischen Lösungen für Großhändler, weit verbreitet in rotierenden Maschinen und Automatisierungssystemen.
Eigenschaften
- Kontakte aus Edelmetallen
- Niedrigdrehmoment
- Konsistenz der Charge
- SN Rückverfolgbarkeit
- Hohe Dämmung
- Niedrigwiderstandsverschiebung
Anwendungen
- Pan-Tilt-Plattformen
- Roboterbaugruppen
- mit einer Breite von nicht mehr als 20 mm
- Spielautomaten
- Prüfgeräte
- Automatisierende Ausrüstung
Zusätzlich
- Benutzerdefinierte Kanalzahl
- Modifizierte Kabellänge
- Höhere Leistung
- Markierung mit Privatetikett
- Spezielle Signalintegration
- Erweiterte Geschwindigkeits-Tuning
Spezifikation
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
Spezifikation
|
|
Schutzbewertung
|
IP40
|
|
Betriebsfeuchtigkeit
|
Unter 60% pH
|
|
Betriebstemperatur
|
¥40°C bis +60°C
|
|
Spezifikationen für Draht
|
AWG 17#/14#/28# eingelagertes Teflon®-Draht @ UL; zwei-Kern-gewickeltes abgeschirmtes Paar (AWG 26#); CAT6
|
|
Betriebsspannung
|
0 ̊280 VAC/VDC
|
|
Strom pro Ring/Kanal
|
2 Schaltkreise × 20 A (bei 28 V); 2 Schaltkreise × 15 A (bei 28 V); 2 Schaltkreise × 10 A (bei 28 V); 24 Signalschaltkreise; 3 Sätze von 100 Mbps Ethernet
|
|
Dielektrische Festigkeit
|
≥ 300 VAC @ 50 Hz zwischen zwei beliebigen Schaltkreisen
|
|
Widerstand gegen Isolierung
|
Der Prüfstand ist für die Berechnung der Leistung zu verwenden.
|
|
Kontaktwiderstandsvariation
|
≤ 30 mΩ (gemessen bei 50 U/min)
|
|
Längen der Blei-Drähte
|
Rotor: 500 mm; Stator: 300 mm
|
|
Betriebsgeschwindigkeit
|
0 ̊100 U/min
|
|
Montageverfahren
|
Rotorende mit Schrauben an der vom Kunden gelieferten Spindel befestigt
|
|
Kontaktmaterial
|
Edelmetalle
|
|
Wohnmaterial
|
Aluminiumlegierung, mit Sandstrahlen und schwarzanodisiert
|
Zeichnung der Umrisse
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
