Anti-Twist-Kapsel-Schleifring mit Flansch

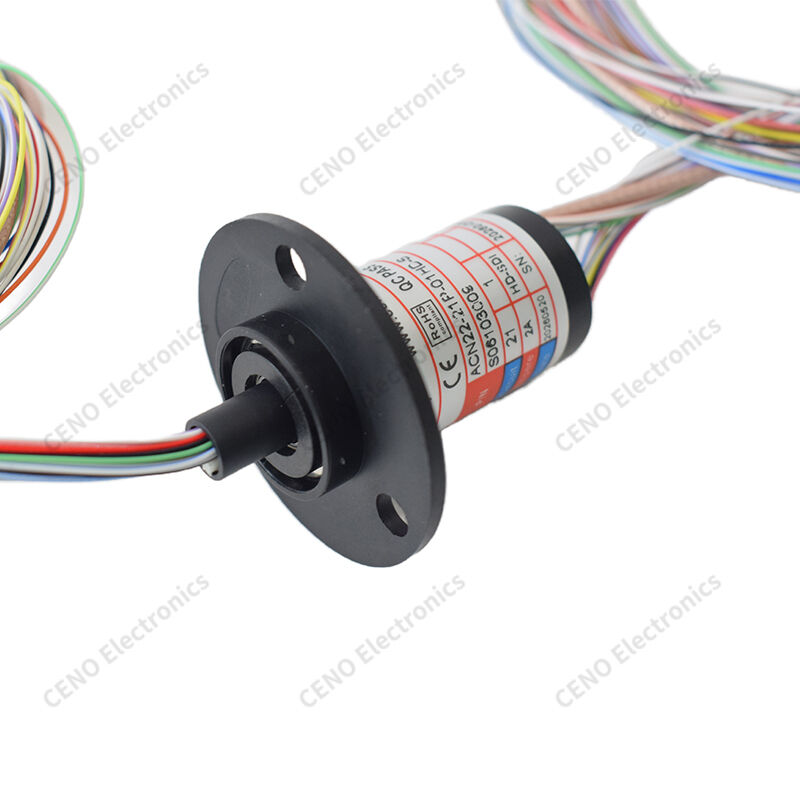

ACN22-21P-01HD-S ist ein flanschmontierter Kapsel-Schleifring von CENO mit drehbarem elektrischem Verbinder für Strom- und Signalübertragung. Er unterstützt eine endlose 360°-Drehung, um Kabelverdrehungen bei kontinuierlicher Bewegung zu vermeiden. Hochwertige Edelmetallkontakte liefern konsistente Mehrkanal-Signalperformance. Das kompakte zylindrische Gehäuse vereinfacht die Installation. Er erfüllt die CE- und RoHS-Standards und eignet sich für kompakte Rotationsmaschinen, die mehrere Signalkreise benötigen.
Merkmale
- 360°-Drehung
- Flanschmontage
- Kompakte Bauweise
- Geringe Interferenzen
Anwendungen
- Robotergelenk
- Inspektionsdrehteller
- Medizinisches Instrument
- Rotationsautomatisierung
Optional
- Kundenspezifische Stromkreise
- Variable Stromstärke
- Hochtemperaturkabel
- Kundenspezifische Kabellänge
Spezifikation
|
ACN22-21P-01HD-S
|
Spezifikation
|
|
Schutzart (IP-Schutzklasse)
|
IP40
|
|
Arbeitsfeuchtigkeit
|
≤60% RH
|
|
Arbeitstemperatur
|
-20°C~+60°C
|
|
Nennspannung
|
0~240VAC/VDC
|
|
Stromkreise & Stromstärke
|
21 Stromkreise * 2A; 1 Gruppe * HD-SDI
|
|
Dielektrische Festigkeit
|
≥500VAC@50Hz(P); ≥100VAC@50Hz(S)
|
|
Isolationswiderstand
|
100MΩ@500VDC(P); 10MΩ@100VDC(S)
|
|
Elektrisches Rauschen
|
Max. 35mΩ
|
|
Leitungsdrahtlänge
|
Rotor: 800±10mm; Stator: 500±10mm
|
|
Arbeitsgeschwindigkeit
|
0~300 U/min
|
|
Kontaktmaterial
|
Gold auf Gold
|
|
Gehäusematerial
|
Technische Kunststoffe
|
Aufrisszeichnung
Unser Service
1. Anfragen werden innerhalb von 24 Stunden beantwortet.
2. Bitte informieren Sie uns, welche Artikel Sie interessieren, und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Fragen detailliert.
4. Lösen Sie das Problem mit Ihnen während der Nutzung unserer Produkte.
5. Muster werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir im Geschäft?
CENO hat das Schleifringgeschäft seit 2009 aufgebaut. Wir haben Tausende von Kunden, die unsere Produkte oder Dienstleistungen akzeptiert haben.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Bauteil, das die Übertragung von Strom und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das eine Drehung bei gleichzeitiger Übertragung von Strom oder Signalen erfordert. Er kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und schadensanfällige Kabel, die von beweglichen Gelenken herabhängen, eliminieren.
4. Wie wähle ich einen Schleifring aus?
Die richtige Auswahl einer Schleifringlösung erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich der Gesamtzahl der Stromkreise, der Spannung und des Stroms pro Stromkreis, der Betriebsdrehzahl und des Montagetyps. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure werden eine perfekte Lösung für Ihre Bedürfnisse entwickeln.
