Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Herkunftsort China
Markenname CENO
Zertifizierung ISO9001,CE,RoHS
Modellnummer QCN0401-04P2-20S
Einzelheiten zum Produkt
Schutzklasse:
IP51
Betriebsfeuchtigkeit:
Unter 60 % relative Luftfeuchtigkeit
Betriebstemperatur:
-30 °C ~ +80 °C
Kabelspezifikationen:
Siehe Schaltplan
Aktuelle Nennwerte für Ring/Kanal:
4 Kanäle × 10 A; 13 Kanäle × Sensorschaltsignale; 6 Kanäle × Encodersignale
Betriebsspannung:
0 ~ 220 VAC/VDC
Spannungsfestigkeit:
≥300 VAC bei 50 Hz zwischen zwei beliebigen Kanälen
Isolationswiderstand:
500 MΩ bei 300 VDC
Durchgangswiderstandschwankung:
≤30 mΩ (bei 50 U/min)
Kabellänge:
Rotor: 250 mm; Stator: 250 mm
Betriebsgeschwindigkeit:
0 ~ 50 U/min
Montagemethode:
Rotorendflansch fest; Statorende durch Schraublöcher gegen Verdrehen gesichert
Kontaktmaterial:
Edelmetall
Gehäusematerial:
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
Anzahl der Kanäle:
4 Kanäle × Druckluft
Verbindungs-Schnittstelle:
G1/8"-Gewinde, kompatibel mit ø6-mm-Schläuchen
Druckbereich:
-100 kPa ~ +1,0 MPa
Drehendes Drehmoment:
≤2 N·m
Hervorheben:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

Zahlungs- und Versandbedingungen
Min Bestellmenge
1Stk
Preis
Verhandlungsfähig
Verpackung Informationen
Karton
Lieferzeit
2 Wochen
Zahlungsbedingungen
T/T, PayPal, Western Union
Versorgungsmaterial-Fähigkeit
1000 Stück pro Monat
Beschreibung des Produkts

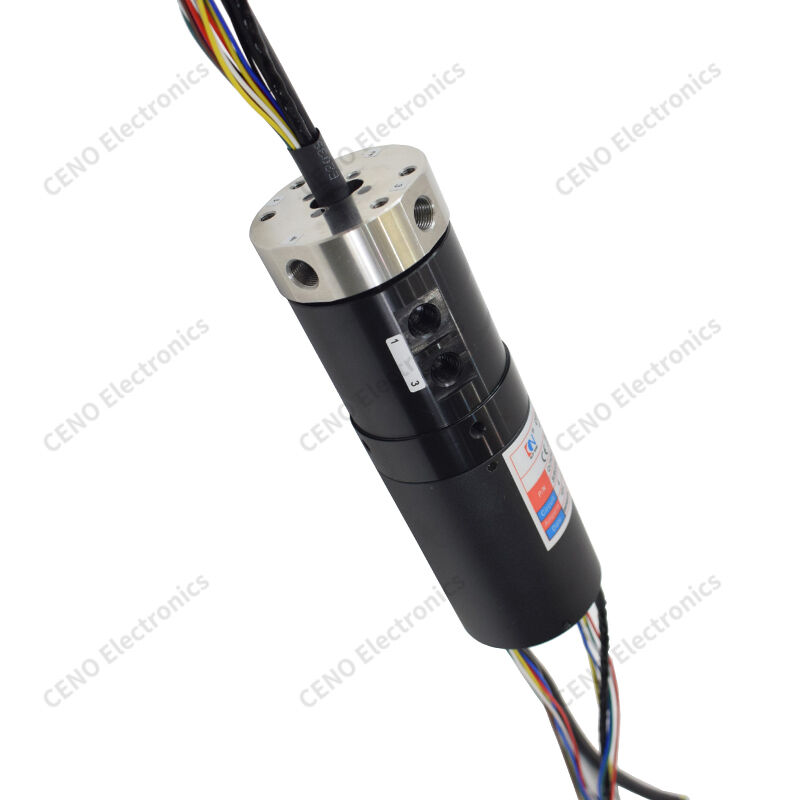

Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
