Durchgangs-Schleifring für zuverlässige Drehstrom- und Signalübertragung

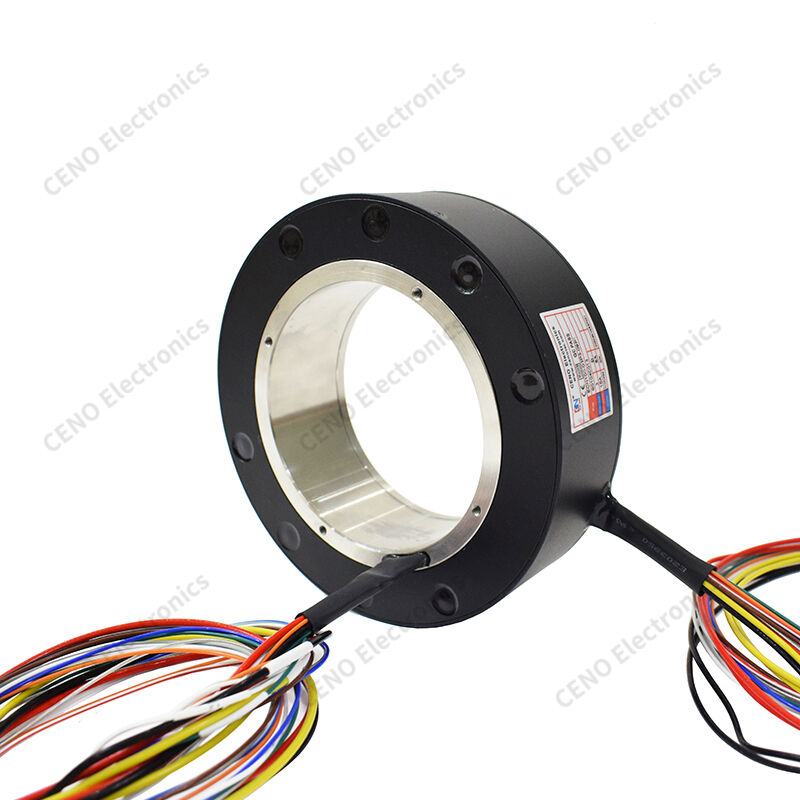

ECN100-03P3-09P1 ist ein CENO Hohlwellen-Durchgangs-Schleifring mit Aluminiumgehäuse für die industrielle Drehstrom- und Signalübertragung. Ausgestattet mit einer großen zentralen Durchgangsbohrung, ermöglicht er die Durchführung von Wellen, Luftschläuchen und Kabeln durch die Mitte, was Installationsplatz für rotierende Geräte spart. Durch die Annahme einer Edelmetall-Kontaktstruktur ermöglicht er eine unendliche 360°-Drehung ohne Kabelverhedderung und leitet stabil Strom und schwache Sensorsignale. Ausgestattet mit farbcodierten separaten Drähten an Rotor- und Statorenden für einfache Verkabelung, mit verschleißfesten Kabelmänteln zur Vermeidung von Drahtbrüchen. Er hat die CE-Zertifizierung bestanden und wird häufig in automatisierten Drehmaschinen mit strengen Anforderungen an kontinuierliche Drehung eingesetzt.
Merkmale
- Große Durchgangsbohrung
- Legierungsgehäuse
- Edelmetallkontakt
- Farbcodierte Drähte
- Stabiles Signal
- Lange Lebensdauer
Anwendungen
- Drehtische
- Überwachungs-PTZ
- Baumaschinen
- Robotergelenke
- Radarteller
- Medizinische Drehvorrichtungen
Optional
- Benutzerdefinierte Kanalanzahl
- Unterschiedlicher Strom
- Höhere Drehzahl
- IP-versiegelte Hülle
- Signalintegration
- Benutzerdefinierte Kabellänge
Spezifikation
|
ECN100-03P3-09P1
|
Spezifikation
|
|
Schutzart
|
IP54
|
|
Betriebsfeuchtigkeit
|
<90%
|
|
Betriebstemperatur
|
-40°C ~ +80°C
|
|
Drahtspezifikationen
|
AWG14# verzinntes Teflon®-Kabel (UL); AWG16# verzinntes Teflon®-Kabel (UL); AWG22# verzinntes Teflon®-Kabel (UL)
|
|
Betriebsspannung
|
380 VAC
|
|
Schaltkreis/Strom
|
3 Schaltkreise × 15 A; 9 Schaltkreise × 5 A
|
|
Dielektrische Festigkeit
|
≥1000 VAC @ 50 Hz zwischen beliebigen zwei Schaltkreisen
|
|
Isolationswiderstand
|
500 MΩ @ 500 VDC
|
|
Kontaktwiderstandsschwankung
|
≤70 mΩ (gemessen bei 50 U/min)
|
|
Leitungsdrahtlänge: Rotor
|
800 mm; Stator: 800 mm
|
|
Betriebsgeschwindigkeit
|
0–50 U/min
|
|
Montagemethode
|
Rotorende wird mittels Schrauben an der kundenseitig bereitgestellten Spindel befestigt
|
|
Kontaktmaterial
|
Edelmetall
|
|
Gehäusematerial
|
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
|
|
Durchmesser der Durchgangsbohrung
|
100 mm
|
Umrisszeichnung
Unser Service
1. Beantwortung von Anfragen innerhalb von 24 Stunden.
2. Bitte informieren Sie uns, an welchen Artikeln Sie interessiert sind, und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantwortung Ihrer Fragen im Detail.
4. Lösung von Problemen bei der Verwendung unserer Produkte.
5. Muster werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, das Design und die Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir im Geschäft?
CENO hat das Schleifringgeschäft seit 2009 aufgebaut. Wir haben Tausende von Kunden, die unsere Produkte oder Dienstleistungen akzeptiert haben.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Bauteil, das die Übertragung von Strom und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das eine Rotation bei gleichzeitiger Übertragung von Strom oder Signalen erfordert. Er kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und beschädigungsanfällige, von beweglichen Gelenken herabhängende Drähte eliminieren.
4. Wie wähle ich einen Schleifring aus?
Die richtige Auswahl einer Schleifringlösung erfordert Details zu den Betriebsparametern Ihrer Anwendung, einschließlich der Gesamtzahl der Schaltkreise, der Spannung und des Stroms pro Schaltkreis, der Betriebsgeschwindigkeit und des Montagetyps. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass eine kundenspezifische / modifizierte Lösung am wahrscheinlichsten erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure werden eine perfekte Lösung für Ihre Bedürfnisse entwickeln.
Warum mit CENO
CENO ist ein technologisch fortschrittliches Unternehmen im Bereich Schleifringe, das Forschung und Entwicklung, Herstellung und Vertrieb betreibt. Wir verfügen über fortschrittliche Geräte und hochpräzise Prüfinstrumente, um die Produktqualität und zuverlässige Leistung zu gewährleisten. Die Produktionsfläche umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionsgeschützt
CENO Vorteil
Die Mitglieder des Ingenieurteams verfügen über mehr als 10 Jahre Erfahrung im Bereich Schleifringe. Die Bediener, die an kritischen Verfahren arbeiten, sind alle durch interne Schulungen qualifiziert.
