Schleifring mit großer Bohrung überträgt Strom und Signale

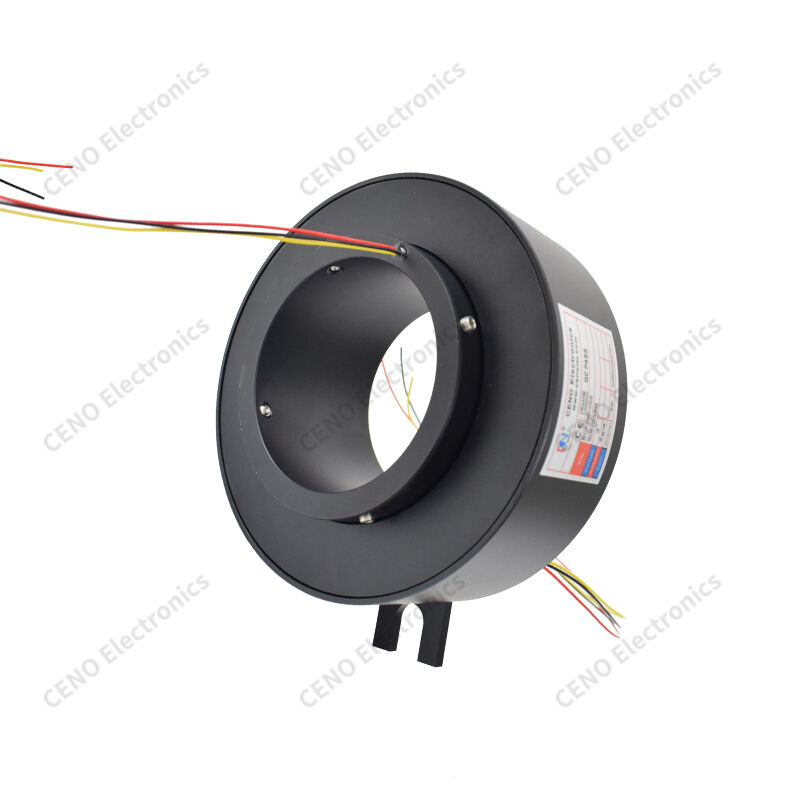

ECN090-03S ist ein CENO-Durchgangsloch-Schleifring mit großer Bohrung. Es handelt sich um einen drehbaren elektrischen Steckverbinder, der während einer unbegrenzten kontinuierlichen Drehung um 360° gleichmäßige Strom- und Steuersignale liefert. Es verfügt über ein integriertes, schwarz eloxiertes Aluminiumgehäuse mit einem großen zentralen Hohlraum für den koaxialen Durchgang von Antriebswellen, Luftschläuchen oder Ölleitungen. Ausgestattet mit einer U-förmigen festen Halterung zum Verriegeln des stationären Bürstenteils erstrecken sich farblich gekennzeichnete Drähte von der Rotor- und Statorseite zur einfachen Identifizierung der Verkabelung. Interne Kontaktmodule aus Goldlegierung sorgen für eine stabile Leitung, und ein Parameteretikett kennzeichnet Spezifikationen und Zertifizierungen für eine bequeme Anpassung an rotierende Geräte.
Merkmale
- Große zentrale Bohrung
- U-Mount-Halterung
- Farbcodierte Drähte
- Goldkontakte
- Aluminiumgehäuse
Anwendungen
- Rotationswerkzeuge
- Verpackungsmaschine
- Medizinischer Plattenspieler
- Schwere PTZ-Kamera
- Industrieller Prüfstand
Optional
- Kundenspezifischer Bohrungsdurchmesser
- Benutzerdefinierte Schaltungsanzahl
- Erweiterte Kabellänge
- Upgrade des IP-Schutzes
- Kundenspezifische Montagehalterung
Spezifikation
|
ECN090-03S
|
Spezifikation
|
|
Schutzart
|
IP51
|
|
Betriebsfeuchtigkeit
|
<60 % relative Luftfeuchtigkeit
|
|
Betriebstemperatur
|
–20°C bis +60°C
|
|
Kabelspezifikation
|
AWG 22# verzinntes Teflon® UL-zertifiziert
|
|
Betriebsspannung
|
0–220 VAC/VDC
|
|
Anzahl der Stromkreise / Strom
|
3 Schaltkreise für PT100-Temperaturregelsignale
|
|
Spannungsfestigkeit
|
≥500 VAC bei 50 Hz zwischen den Stromkreisen
|
|
Isolationswiderstand
|
300 MΩ bei 500 VDC (Strom)
|
|
Schwankung des Kontaktwiderstands
|
≤30 mΩ (bei 50 U/min)
|
|
Kabellänge
|
Rotor: 300 mm; Stator: 300 mm
|
|
Betriebsgeschwindigkeit
|
0–300 U/min
|
|
Montagemethode
|
Rotorseite mit Schrauben an der vom Kunden bereitgestellten Welle befestigt
|
|
Kontaktmaterial
|
Edelmetall
|
|
Gehäusematerial
|
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
|
|
Durchgangslochdurchmesser
|
∅90 mm
|
Umrisszeichnung
Unser Service
1. Beantworten Sie die Anfrage innerhalb von 24 Stunden.
2. Bitte teilen Sie uns freundlicherweise mit, an welchen Artikeln Sie interessiert sind. Der angemessene Preis wird Ihnen nach Eingang Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Frage ausführlich.
4. Wir haben das Problem bei der Verwendung unserer Produkte gemeinsam mit Ihnen gelöst.
5. Für unsere zukünftige Zusammenarbeit werden Ihnen Muster angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir schon im Geschäft?
CENO hat das Geschäft mit Schleifringen seit 2009 etabliert. Tausende von Kunden haben unsere Produkte oder Dienstleistungen angenommen.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Energie und elektrischen Signalen von einer stationären auf eine rotierende Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das bei der Übertragung von Leistung oder Signalen eine Drehung erfordert. Es kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und beschädigungsanfällige Drähte, die an beweglichen Gelenken baumeln, beseitigen.
4. Wie wähle ich einen Schleifring aus?
Für die richtige Auswahl einer Schleifringlösung sind Angaben zu den Betriebsparametern Ihrer Anwendung erforderlich, einschließlich der Gesamtzahl der Schaltkreise, der Spannung und Stromstärke pro Schaltkreis, der Betriebsgeschwindigkeit und der Montageart. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns für die ersten Schritte.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure finden die perfekte Lösung für Ihre Anforderungen.
