Hybrider Rutschring überträgt starke und schwache Signale

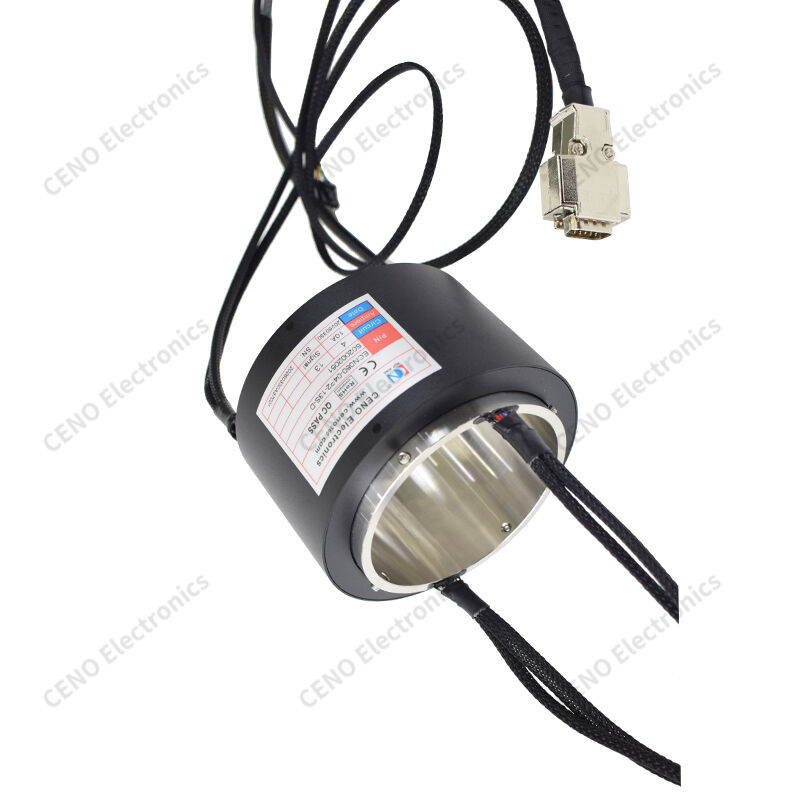

ECN080-04P2-13S-D ist CENO Durchbohrungs-Hybridrutschring ist ein integrierter Drehverbinder, der gleichzeitig Hochstrom- und schwache Steuerungssignale bei 360° Dauerdrehung überträgt.Es verfügt über eine große zentrale Hohlbohrung für koaxialen Routing der Schächte, Luftleitungen oder -kabel, mit einem versiegelten schwarzen, anodierten Aluminiumgehäuse mit Montagelöchern und Positionierungspins.Geflechtete Schutzhülsen bedecken Stator- und Rotordrähte für eine AbriebshemmungDie eingebauten Kontaktsätze aus Goldlegierung liefern eine stabile Leitfähigkeit, und ein Spezifikationsetikett kennzeichnet klar das Schaltkreislauflayout, die Strommenge, die CE- und RoHS-Zertifizierungen für eine einfache Ausrüstungsabgleichung.
Eigenschaften
- Hybrid-Leistungssignal
- Groß durchbohrt
- Geflechtete Drahtschilde
- Goldkontakte
- Gehäuse aus Aluminium
Anwendungen
- Dreharbeitstisch
- Fahrzeug PTZ
- Verpackungsmaschine
- Maschinen und Apparate für den Maschinenbau
- Automatisierte Prüfbank
Zusätzlich
- Benutzerdefinierte Schaltungsmischung
- Variable Bohrgröße
- Verlängerte Drahtlänge
- IP-Wasserdichte
- Spezielle Strommenge
Spezifikation
|
Die Kommission kann die Mitgliedstaaten auffordern, die erforderlichen Maßnahmen zu ergreifen.
|
Spezifikation
|
|
Schutznummer
|
IP54
|
|
Betriebsfeuchtigkeit
|
< 90% Umwandlungsfrequenz
|
|
Betriebstemperatur
|
¥40°C bis +85°C
|
|
Spezifikation des Drahtes
|
AWG 22# Zinnplattiert Teflon® UL; AWG 26# Silberplattiert Teflon® UL
|
|
Betriebsspannung
|
380 VAC
|
|
Anzahl der Schaltungen / Strom
|
4 Schaltkreise × 10 A; 13 Schaltkreise für das Signal
|
|
Dielektrische Festigkeit
|
≥ 1000 V @ 50 Hz zwischen Schaltkreisen
|
|
Isolierwiderstand
|
500 MΩ @ 300 VDC
|
|
Schwankungen des Kontaktwiderstands
|
≤ 70 mΩ (bei 50 U/min)
|
|
Längen des Drahtes
|
Rotor: 1500 mm; Stator: 1500 mm
|
|
Montageverfahren
|
Rotorseite mit Schrauben an der Ausrüstung des Kunden befestigt
|
|
Kontaktmaterial
|
Edelmetalle
|
|
Gehäusematerial
|
Edelstahl (Welle) + Aluminiumlegierung, mit Sandblasen und schwarz anodiert
|
|
Durchlöcherdurchmesser
|
ø80 mm
|
Zeichnung der Umrisse
