Miniatur-Schleifring mit Durchgangsbohrung, 360° Mehrkanal-Schwachsignalübertragung

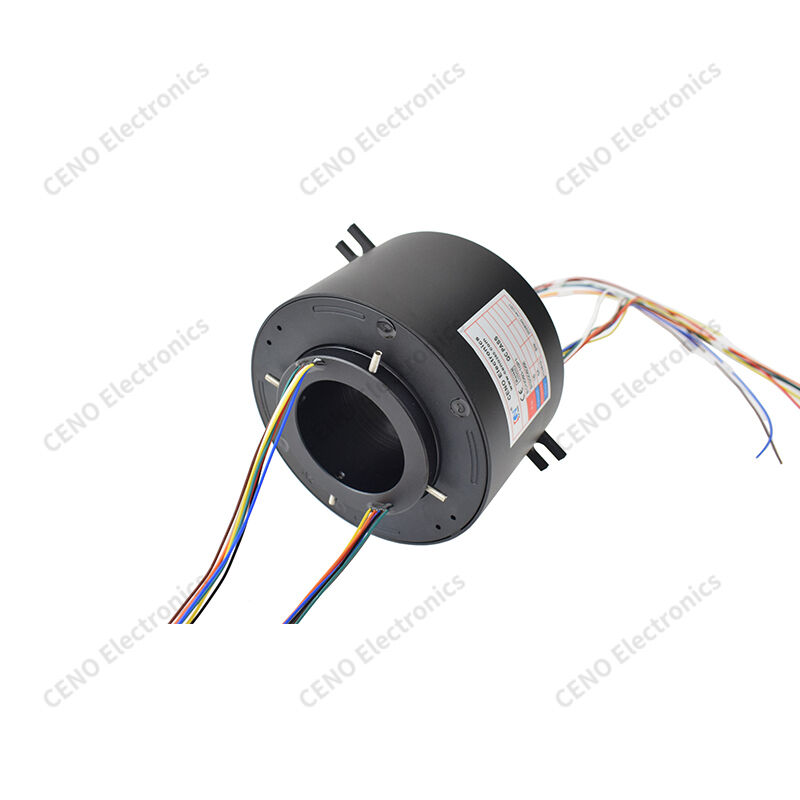

ECN060-16P1 ist ein CENO-Durchgangs-Miniatur-Schleifring, ein rotierender elektrischer Steckverbinder zur Übertragung schwacher Mehrkanal-Steuersignale während einer kontinuierlichen, unbegrenzten Drehung um 360°. Es verfügt über ein integriertes, schwarz eloxiertes Aluminiumgehäuse mit einem zentralen Hohlloch für die koaxiale Durchführung von Wellen, Luftleitungen oder Kabeln. Farblich kodierte Drähte erstrecken sich von der Rotor- und Statorseite zur einfachen Identifizierung der Verkabelung. Integrierte Kontaktbaugruppen aus Goldlegierung sorgen für eine stabile Signalleitung mit geringem Reibungsmoment. Befestigungsbolzen und Positionierungsösen sind für eine schnelle Installation reserviert, und ein Spezifikationsschild ist angebracht, um elektrische Parameter und Zertifizierungen für eine bequeme Geräteanpassung zu kennzeichnen.
Merkmale
- Zentrales Durchgangsloch
- Multisignalkanäle
- Niedriges Drehmoment
- Goldkontakt
- Aluminiumgehäuse
Anwendungen
- PTZ-Kamera
- Drehbarer Arbeitstisch
- Medizinisches Gerät
- Kleiner Roboter
- Verpackungsmaschine
Optional
- Benutzerdefinierte Kanalanzahl
- Erweiterte Kabellänge
- Spezielle Spannungsauslegung
- Upgrade des IP-Schutzes
- Kundenspezifischer Bohrungsdurchmesser
Spezifikation
|
ECN060-16P1
|
Spezifikation
|
|
Schutzart
|
IP51
|
|
Betriebsfeuchtigkeit
|
<60 % relative Luftfeuchtigkeit
|
|
Betriebstemperatur
|
–20°C bis +60°C
|
|
Kabelspezifikation
|
AWG 22# verzinntes Teflon® UL-zertifiziert
|
|
Betriebsspannung
|
380 VAC
|
|
Anzahl der Stromkreise / Strom
|
16 Stromkreise × 5 A
|
|
Spannungsfestigkeit
|
≥1000 V bei 50 Hz zwischen den Stromkreisen
|
|
Isolationswiderstand
|
500 MΩ bei 500 VDC
|
|
Schwankung des Kontaktwiderstands
|
≤70 mΩ (bei 50 U/min)
|
|
Kabellänge
|
Rotor: 300 mm; Stator: 300 mm
|
|
Betriebsgeschwindigkeit
|
0–300 U/min
|
|
Montagemethode
|
Rotorseite mit Schrauben an der vom Kunden bereitgestellten Welle befestigt
|
|
Kontaktmaterial
|
Edelmetalllegierung
|
|
Gehäusematerial
|
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
|
|
Durchgangslochdurchmesser
|
∅60 mm
|
Umrisszeichnung
Unser Service
1. Beantworten Sie die Anfrage innerhalb von 24 Stunden.
2. Bitte teilen Sie uns freundlicherweise mit, an welchen Artikeln Sie interessiert sind. Der angemessene Preis wird Ihnen nach Eingang Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Frage ausführlich.
4. Wir haben das Problem bei der Verwendung unserer Produkte gemeinsam mit Ihnen gelöst.
5. Für unsere zukünftige Zusammenarbeit werden Ihnen Muster angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir schon im Geschäft?
CENO hat das Geschäft mit Schleifringen seit 2009 etabliert. Tausende von Kunden haben unsere Produkte oder Dienstleistungen angenommen.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Energie und elektrischen Signalen von einer stationären auf eine rotierende Struktur ermöglicht. Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das bei der Übertragung von Leistung oder Signalen eine Drehung erfordert. Es kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und beschädigungsanfällige Drähte, die an beweglichen Gelenken baumeln, beseitigen.
4. Wie wähle ich einen Schleifring aus?
Für die richtige Auswahl einer Schleifringlösung sind Angaben zu den Betriebsparametern Ihrer Anwendung erforderlich, einschließlich der Gesamtzahl der Schaltkreise, der Spannung und Stromstärke pro Schaltkreis, der Betriebsgeschwindigkeit und der Montageart. Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe. Wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns für die ersten Schritte.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen. Unsere Ingenieure finden die perfekte Lösung für Ihre Anforderungen.
Warum mit CENO
CENO ist ein Technologieunternehmen im Schleifringbereich, das sich mit Forschung und Entwicklung, Herstellung und Vertrieb beschäftigt. Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Testinstrumente, um die Produktqualität und zuverlässige Leistung sicherzustellen. Die Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, explosionsgeschützt
