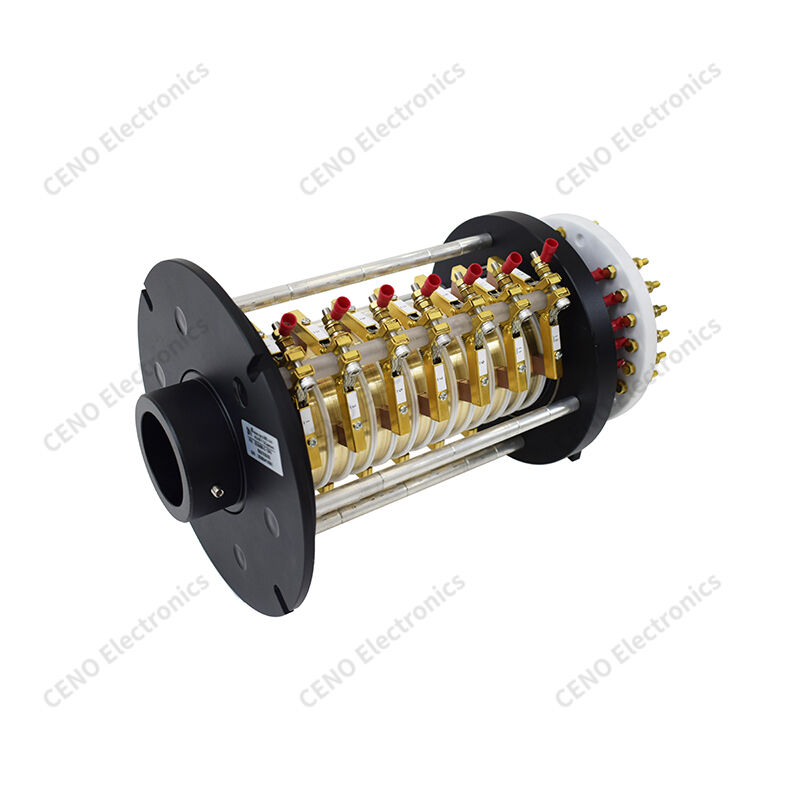

Mehrkanal-Schleifring für 360° unbegrenzte Rotationsübertragung
ECN055-C-13P4 ist ein CENO-Hochstrom-Mehrkanal-Schleifring mit Durchgangsbohrung. Es handelt sich um eine rotierende elektrische Verbindung, die für die Übertragung großer Leistungsströme und Steuersignale ausgelegt ist und gleichzeitig eine unbegrenzte kontinuierliche Drehung um 360° unterstützt. Es besteht aus vergoldeten Kupferrotorringen und elastischen Bürstenbaugruppen aus Goldlegierung mit isolierten Isolationsschichten zwischen den einzelnen Schaltkreiskanälen zur Verhinderung von Kurzschlüssen. Die zentrale Hohlwelle ermöglicht die koaxiale Durchführung von Kabeln, hydraulischen oder pneumatischen Rohrleitungen. Rotor- und Statoranschlüsse sind mit isolierten Anschlusskappen für eine sichere Verkabelung ausgestattet und mit einer Aluminium-Montagehalterung für eine stabile Installation ausgestattet, geeignet für hochbelastbare, langlebige industrielle Rotationsgeräte.
Merkmale
- 360° Drehung
- Vergoldeter Kontakt
- Mehrkanalübertragung
- Geringer Reibungsverlust
- Hohlwellenausführung
- Große Strombelastung
Anwendungen
- Windkraftanlage
- Drehkran
- Radardrehscheibe
- Galvanikmaschine
- Tunnelbohrmaschine
- Unterhaltungsausrüstung
Optional
- Benutzerdefinierter Strom
- Zusätzliche Signalkanäle
- Spezielle Isolationsklasse
- Korrosionsbeständige Beschichtung
- Kundenspezifischer Montageflansch
|
ECN055-C-13P4
|
Spezifikation
|
|
Schutzart
|
IP00
|
|
Betriebsfeuchtigkeit
|
<60 % relative Luftfeuchtigkeit
|
|
Betriebstemperatur
|
–20°C bis +60°C
|
|
Betriebsspannung
|
0–230 VAC/VDC
|
|
Anzahl der Stromkreise / Strom
|
13 Stromkreise × 25 A
|
|
Spannungsfestigkeit
|
≥1000 VAC bei 50 Hz zwischen den Stromkreisen (Strom)
|
|
Isolationswiderstand
|
500 MΩ bei 500 VDC (Strom)
|
|
Schwankung des Kontaktwiderstands
|
≤30 mΩ (bei 50 U/min)
|
|
Länge des Anschlusskabels
|
Rotor: 4,0 mm² Klemmenblock;
Stator: 4,0 mm² Klemmenblock
|
|
Betriebsgeschwindigkeit
|
0–200 U/min
|
|
Montagemethode
|
Rotorseite mit Schrauben an der vom Kunden bereitgestellten Welle befestigt
|
|
Kontaktmaterial
|
Kupfer-Graphit
|
|
Gehäusematerial
|
Aluminiumlegierung, sandgestrahlt und schwarz eloxiert
|
|
Durchgangslochdurchmesser
|
∅55 mm
|
Umrisszeichnung
