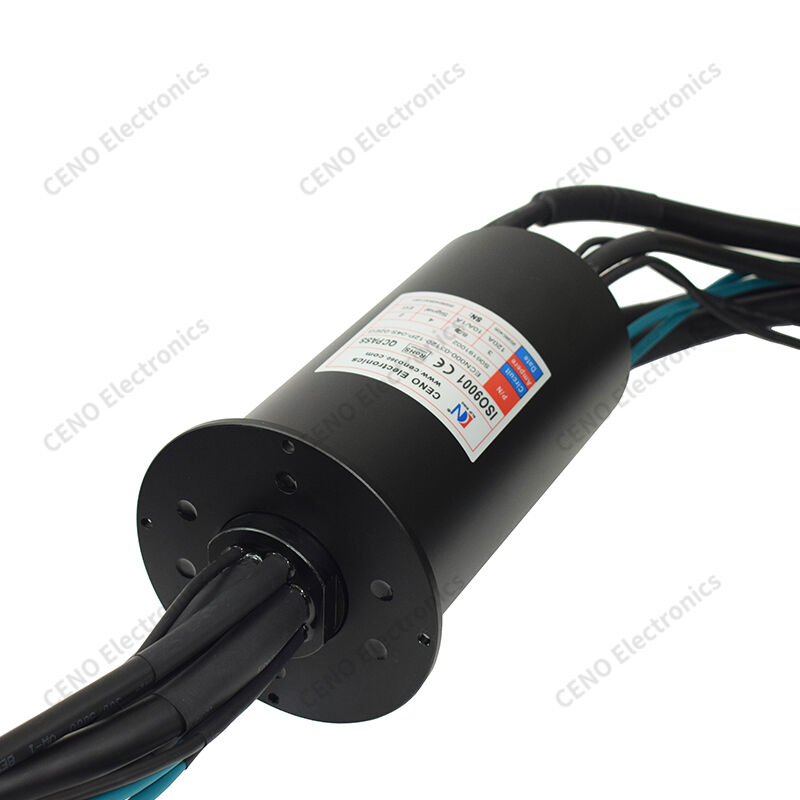

Hybrid-Slip-Ring mit 2 Ethernet-Kanälen
ECN000-03120-12P-04S-02EG ist ein CENO Hybrid Slip Ring, der 3×120A Schwerstromkreise, 8×10A Hilfsstrom, 4×1A Signalleitungen und 2 Ethernet-Kanäle zur Übertragung von Strom integriert.Steuersignale und Hochgeschwindigkeitsdaten bei unbegrenzter Drehung um 360°- Getrennte Strom- und Signalkabel reduzieren elektromagnetische Störungen.Es erfüllt die CE- und RoHS-Normen für einen stabilen langfristigen, schwerlastfähigen rotierenden Industriebetrieb..
Eigenschaften
- 120A schwere Leistung
- Stromsignalisolierung
- Dual Ethernet
- Flanschhalter
- Massivwelle
Anwendungen
- Schwerer Dreh- und Schaltvorrichtung
- Große Drehplattform
- Winddrehteinheit
- Leistungstestbank
- Schwergewichts-Pant-Tilt
Zusätzlich
- Schaltkreise nach Maß
- Einstellbarer Strom
- Anpasste Drahtlänge
- Höhere IP-Klasse
- Schirmverbindungen
Spezifikation
|
Die Kommission wird die Kommission auffordern, die erforderlichen Maßnahmen zu treffen.
|
Spezifikation
|
|
Schutz ((IP-Stufe)
|
IP51
|
|
Arbeitsfeuchtigkeit
|
60% RH
|
|
Betriebstemperatur
|
-20°C bis +60°C
|
|
Nennspannung
|
0 ~ 72VAC/VDC
|
|
Schaltkreise und Strom
|
3 Schaltkreise * 120A ((72V);8 Schaltkreise * 10A ((48V);
4 Schaltkreise *1A(48V);1 Gruppe * CAN-Bus;
2 Gruppen * Gigabit-Ethernet
|
|
Dielektrische Festigkeit
|
Die Leistung ist mindestens 500vAC@50Hz (Strom);
|
|
Widerstand gegen Isolierung
|
500MΩ@500VDC (Leistung); 100MΩ@300VDC (Signal)
|
|
Elektrische Geräusche
|
Maximal 20mΩ ((50 Dreh/min)
|
|
Längen der Blei-Drähte
|
Der Rotor: 1500 mm; der Stator: 1500 mm
|
|
Arbeitsgeschwindigkeit
|
0 bis 30 Rpm
|
|
Drehweg
|
Anbringung von Flanschen
|
|
Kontaktmaterial
|
Edelmetall/Gold zu Gold
|
|
Wohnmaterial
|
Aluminiumlegierung
|
Zeichnung der Umrisse
