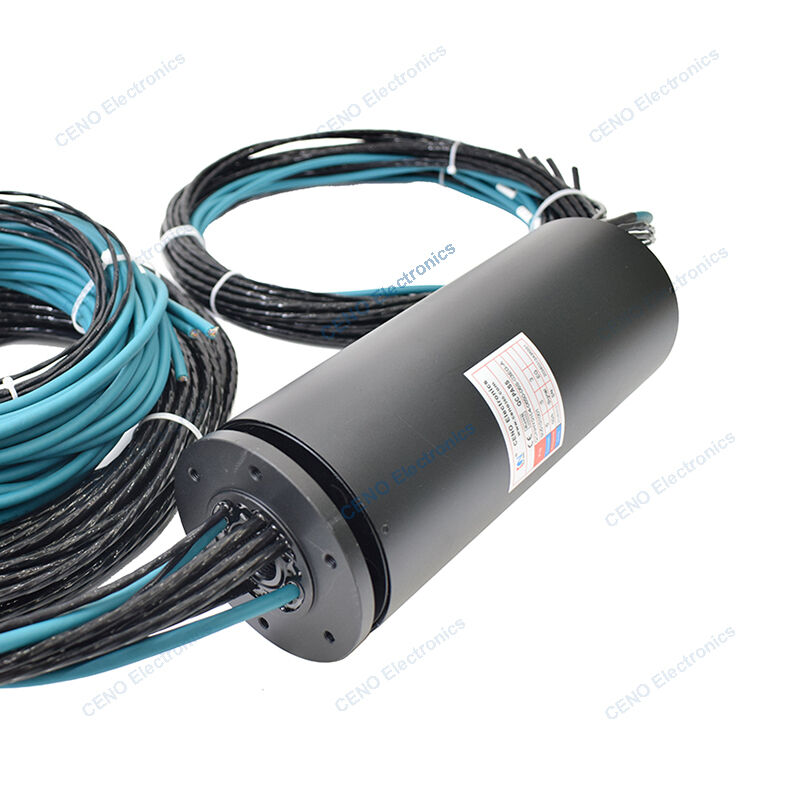

Integrierte Leistungs-Ethernet- und Pneumatik-Rotationsverbindung für Industrieanlagen
QCNHY0104-0650-06S-03EG-A ist Integrieren Sie einen Schlupfring mit Power, RS485, Ethernet Signal und 1 Kanal Air Rotary Union.Elektrische Schieberinge und pneumatische oder hydraulische Rotationsverbände kombinierte Schieberinge sind für einige spezielle Anwendungen konzipiert, die sowohl elektrischen Ring als auch PN erfordernDie EUCENO nutzt seine eigenen technischen Vorteile, um diese Art von Schiebering zu entwickeln, der für die Benutzer bei der Montage und dem Betrieb bequemer ist. Für weitere Informationen kontaktieren Sie uns.
Eigenschaften
Sie Unterschiedliche Dichtungsformen sind je nach Anwendung auszuwählen
Sie Stabile Leistung, lange Lebensdauer
Sie Der elektrische Ringschleifer kann Strom und verschiedene Signale integrieren.
Anwendungen
Sie Chemie und Pharmazeutika
Sie Lebensmittelverarbeitung
Sie Maschinen und Apparate zum Laserschneiden
Sie Füllmaschinen
Sie Medizinische Ausrüstung
Zusätzlich
Sie Schaltkreis, Spannung, Strom
Sie Kanäle und Luftdruck
Sie Kontakt / Gehäusematerialien
Sie Schutzgrad
Sie Arbeitsgeschwindigkeit & Temperatur
Spezifikation
|
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten werden in Anhang II der Verordnung (EG) Nr. 396/2005 übermittelt. Spezifikation
|
|
Strom und Schaltkreise
|
6 * 50A; 4 * Signal; 1 * RS485 Signal; 3 * 1000M Ethernet
|
|
Nennspannung
|
0 ~ 220 VAC/VDC
|
|
Dielektrische Festigkeit
|
≥1000VAC@50Hz;≥300 VAC @ 50 Hz
|
|
Isolationswiderstand
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Kontaktwiderstandswelle
|
≤ 30mOhm
|
|
Betriebstemperatur
|
-20°C~+60°C
|
|
Arbeitsfeuchtigkeit
|
60 % RH
|
|
IP-Schutzklasse
|
Eigentumsrecht51
|
|
Betriebsgeschwindigkeit
|
0~100Umdrehungen pro Minute
|
|
Außendurchmesser
|
Ø105 mm
|
|
Kontaktmaterial
|
Gold zu Gold
|
|
Gehäusematerial
|
Aluminiumlegierung
|
|
Rotary Union
|
Parameter
|
|
Kanäle
|
1 * Luft
|
|
Druckmax
|
1.0MPa
|
Zeichnung
Anmerkung
Integrierte Schieberinge sind für Maschinen, die sowohl elektrische Leistung als auch ein pneumatisches oder hydraulisches Getriebe benötigen, unentbehrlich.Diese Ringe bestehen aus einer pneumatischen Drehverbindung und einer Drehsignalverbindung, die zusammen 1 Kanal für Luft und 50 Schaltungen für einen Signalsammler liefern.
Die Vorteile eines integrierten Schieberings sind vielfältig: Erstens vereinfacht er den Verkabelungs- und Installationsprozess für den Endbenutzer.Statt separate Schieberinge für Strom und Übertragung installieren zu müssenDies spart nicht nur Zeit, sondern reduziert auch die Komplexität der Maschine insgesamt.
Ein weiterer Vorteil besteht darin, dass ein integrierter Schiebering die Anzahl der möglichen Ausfallpunkte reduziert.Dies bedeutet weniger mögliche Fehlerpunkte, was wiederum eine robustere und zuverlässigere Maschine bedeutet.
Ein weiterer Vorteil eines integrierten Schieberings besteht darin, dass er eine erhöhte Betriebsflexibilität bietet..Dies ist besonders nützlich bei Anwendungen, bei denen die Maschine sich drehen und gleichzeitig Luft oder Flüssigkeit liefern muss.
Zusammenfassend lässt sich sagen, daß integrierte Schieberinge Maschinenentwicklern und -betreibern eine zuverlässige, einfach zu installierende und vielseitige Lösung für die Übertragung und den Strombedarf bieten.mit einer Breite von nicht mehr als 15 mm, sind integrierte Schieberinge eine bequeme und effiziente Option für jede Maschinenanwendung, bei der Zuverlässigkeit und Flexibilität oberste Priorität haben.
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
