Integration von Signal- und Pneumatik-Systemen für Industrie

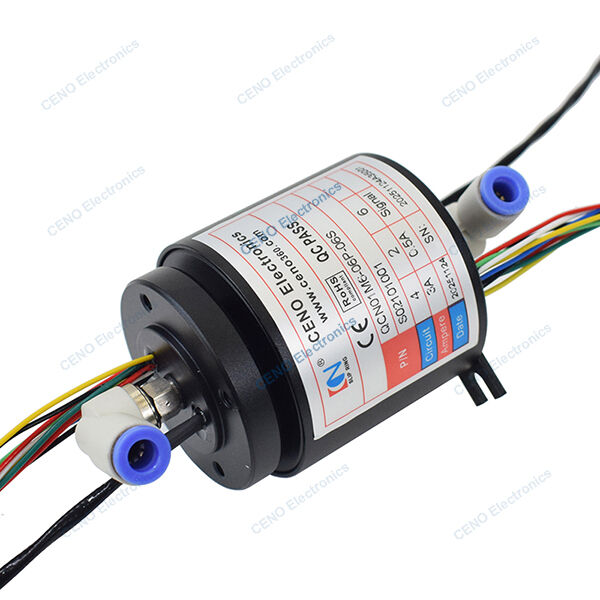

QCN01M6-06P-06S ist ein CENO-Integrationsrutschring, der Stromkreise und 1-Kanal-Luft mit einem maximalen Druck von 1,0 MPa kombiniert.Integrierte Gas-Flüssigkeits-Slip-Ringe sind präzise elektromechanische Komponenten, die Gas integrieren, Flüssigkeit und elektrische Leistung/Signal in einem rotierenden Mechanismus.Ihre Hauptfunktion besteht darin, gleichzeitig eine verwirrungsfreie Übertragung gasförmiger und flüssiger Medien und eine kontinuierliche Übertragung elektrischer Signale/Leistung zwischen den rotierenden und stationären Teilen zu erreichen.
Eigenschaften
- Je nach Verwendungszweck können verschiedene Dichtungsformen ausgewählt werden.
- Kanäle können bis zu 16 sein
- Stabile Übertragung, kein Zeichenfolgecode, kann verschiedene Signal / Daten integriert werden
Anwendungen
- Automatische Maschine
- Prüfmaschine für Drehteller
- Verpackungsgeräte
- Füllmaschinen
- Medizinische Ausrüstung
Optional
- Schaltkreis, Spannung, Strom
- Kanäle und Medien
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Spezifikation
| Einheit für die Erfassung von Daten, die für die Erfassung von Daten verwendet werdenSpezifikation |
| Strom und Schaltkreise |
4 * 3A; 2 * 0.5A; 4 * io Signal; 1 * 485 Signal |
| Nennspannung |
0 ~ 3000 VAC/VDC |
| Dielektrische Festigkeit |
≥ 300VAC@50Hz |
| Isolationswiderstand |
Die Leistung ist in der Regel mit einer Leistung von 100 MΩ@100VDC zu vergleichen. |
| Kontaktwiderstandswelle |
≤ 30mΩ |
| Betriebstemperatur |
-20°C bis +60°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 ~ 300 Dreh/min |
| Außendurchmesser |
Ø56 mm |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Größe und Länge des Bleitrahtes |
Nach Maß |
| Rotary Union |
|
| Kanäle |
1 Kanal * Luft (M6 und Tube 6mm) |
| Maximaldruck |
1.0MPa |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
