Integrierte elektrische Energie und pneumatische Rotation für Industrie System

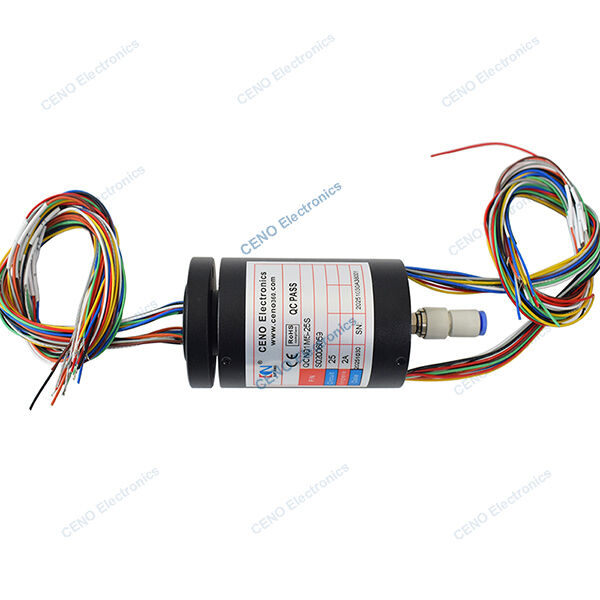

QCN01M5-25S ist ein CENO-Integrationsschleifring, der Stromkreise und eine pneumatische Drehverbindung mit einem Kanal kombiniert.Die Kombination von Power-Slip-Ring und pneumatischen oder hydraulischen Rotationsverbänden ist für einige spezielle Anwendungen konzipiert, bei denen sowohl elektrische Energie als auch pneumatisches / hydraulisches Medium übertragen werden muss. CENO nutzt unsere technischen Vorteile, um integrierte Ringe für immer mehr Anwendungen zu entwickeln.
Eigenschaften
- Verschiedene Dichtungsformen wählen
- Integrationsdesign zur Kombination verschiedener Signal-, Daten-, Medium- und Stromquellen
- Abmessungen können angepasst werden
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Automatische Maschine
- Prüfmaschine für Drehteller
- Verpackungsgeräte
- Füllmaschinen
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreis, Spannung, Strom
- Signale, Daten und Medien
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Spezifikation
| Einheit für die Überwachung der LuftfahrtSpezifikation |
| Strom und Schaltkreise |
25 Schaltkreise * 2A |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
≥ 500VAC@50Hz |
| Isolationswiderstand |
Die Leistung wird mit einer Leistung von ≥ 500MΩ@500VDC berechnet. |
| Kontaktwiderstandswelle |
≤ 30mΩ |
| Betriebstemperatur |
-20°C bis +80°C |
| Arbeitsfeuchtigkeit |
60% RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 bis 30 Rpm |
| Außendurchmesser |
Ø50 mm |
| Materialien |
Edelmetall/Aluminiumlegierung |
| Größe und Länge des Bleitrahtes |
Nach Maß |
| Rotary Union |
| Kanal |
1 Kanal * Luft / Pneumatik |
| Verbindungsart |
M5*0.8 & Rohr |
| Druck |
-100 KPa ~ 0,5 MPa |
| Drehmoment |
≤ 1N*m |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das während der Übertragung von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich Gesamtkreise, Spannung und Ampere pro Schaltung, Betriebsgeschwindigkeit und Montierart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
