Elektro- und Ethernet-Signal-Slip Ring kombiniert mit RS422 für Industrie

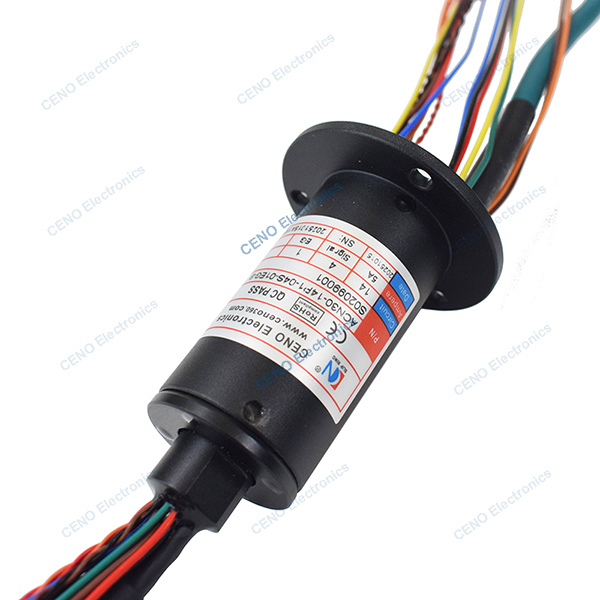

ACN30-14P1-04S-01EG-B ist ein CENO-Kapselrutschring, der Strom, RS422 und Ethernet-Signal für Industrie und automatische Maschinen kombiniert.CENO Ethernet-Signal-Slip-Ring-Lösungen wurden entwickelt, um zuverlässige Produkte bereitzustellen, die die Übertragung des Ethernet-Protokolls über eine rotierende Schnittstelle ermöglichenDiese Konstruktionen erfüllen die Herausforderung, die Impedanz anzupassen, das Übersprachgeräusch zu steuern und Verluste zu verwalten.Eine breite Palette von Produktlösungen wird mit kombinierter Leistung in mehreren mechanischen Konfigurationen angeboten, um Ihre Anwendung zu erfüllen.
Eigenschaften
- Verfügbar mit mehreren Ethernet-Kanälen, Strom-/Signalkombination
- Hochleistungs-Kontakttechnik
- Auf Anfrage verfügbare Möglichkeiten
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Automatische Maschine
- Video über Ethernet
- CCTV IP - Überwachung
- Bewegungssteuerung
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreis, Spannung, Strom
- Kanäle und 10/100/1000 Basis
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Spezifikation
| Die Angabe der Angabe der Angabe der Angabe des Anschlusses |
| Strom und Schaltkreise |
14 * 5A; 1 * RS422; 1 * 1000M Ethernet |
| Nennspannung |
0 ~ 28 VAC/VDC |
| Dielektrische Festigkeit |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
| Isolationswiderstand |
Die Leistung wird durch die in Absatz 1 Buchstabe b genannten Leistungen ersetzt. |
| Kontaktwiderstandswelle |
≤ 35mΩ |
| Betriebstemperatur |
-20°C bis +60°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 ~ 300 Dreh/min |
| Außendurchmesser |
Ø30 mm |
| Kontaktmaterial |
Edelmetall / Gold zu Gold |
| Gehäusematerial |
Aluminiumlegierung |
| Umdrehungsweise |
Anbringung von Flanschen |
| Längen des Bleitrahtes |
Nach Maß |
Zeichnung der Umrisse
|
Anwendung
|
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Slip Rings. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
