HD-SDI Signal-Kapsel-Schleifring mit elektrischer Leistung für Industriesysteme

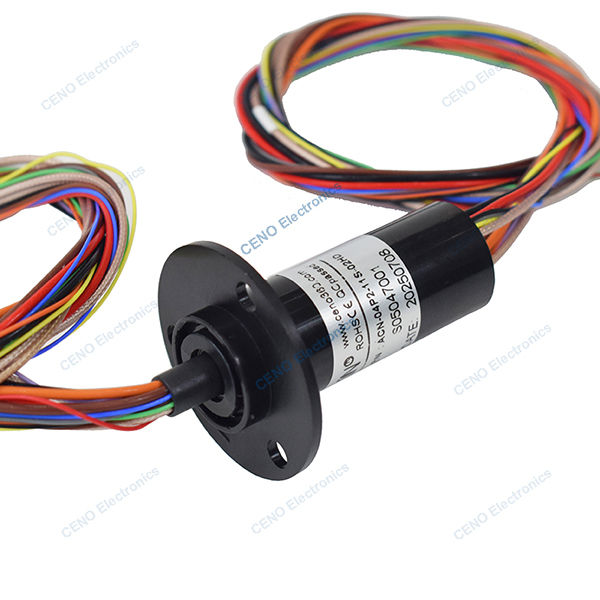

ACN-04P2-11S-02HD ist ein CENO-Kapsel-Schleifring für niedrige Temperaturen mit Stromkreisen für elektrische Leistung und 2 SDI-Signalkreisen, der in Maschinen eingesetzt werden kann, die bei niedrigen Temperaturen von -30 °C bis +60 °C arbeiten. Das Kernziel von HD-SDI ist die qualitativ hochwertige, stabile und weitreichende Übertragung von Videosignalen in professionellen Broadcast- und Film- und Fernsehproduktionsumgebungen. Er ist für den Anschluss professioneller Geräte wie Kameras, Umschalter, Rekorder, Matrizen, Monitore usw. konzipiert, die extrem hohe Zuverlässigkeit und Störfestigkeit erfordern. Für weitere Informationen kontaktieren Sie uns bitte.
Merkmale
- Unterstützt Videostandards bis zu 2K @ 90Hz, kein Bildschirmflackern, kein Frame-Verlust
- Kompakte Struktur kann verschiedene Daten, Signale und elektrische Leistung kombinieren
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Automatische Maschine
- Flugzeugmodelle
- Kabelausrüstung
- Spezialfahrzeuge und -schiffe
- Medizinische Geräte
Optional
- Stromkreis, Spannung, Strom
- Signale und Daten
- Kontakt-/Gehäusematerialien
- Schutzart
- Betriebsgeschwindigkeit & Temperatur
Spezifikation
| ACN-04P2-11S-02HD | Spezifikation |
| Strom & Stromkreise | 2 * 3G-SDI-Signal; 9 * Signal; 2 * 150W.24V; 2 * Elektrisch |
| Nennspannung | 240V AC/DC |
| Dielektrische Festigkeit | ≥500VAC@50Hz; ≥100VAC@50Hz |
| Isolationswiderstand | ≥100MΩ@200VDC; ≥10MΩ@100VDC |
| Kontaktwiderstandswelle | ≤ 35mΩ |
| Betriebstemperatur | -30°C~+60°C |
| Betriebsfeuchtigkeit | 60 %RH |
| IP-Schutzart | IP51 |
| Betriebsgeschwindigkeit | 0~300rpm |
| Außendurchmesser | Ø22mm |
| Kontaktmaterial | Edelmetall |
| Gehäusematerial | Aluminiumlegierung |
| Leitungsdrahtgröße | Nach kundenspezifischen Vorgaben |
| Leitungsdrahtlänge | Nach kundenspezifischen Vorgaben |
Umrisszeichnung
