Luftgas Pneumatische hydraulische Drehverbindung mit Ethernet-Signal

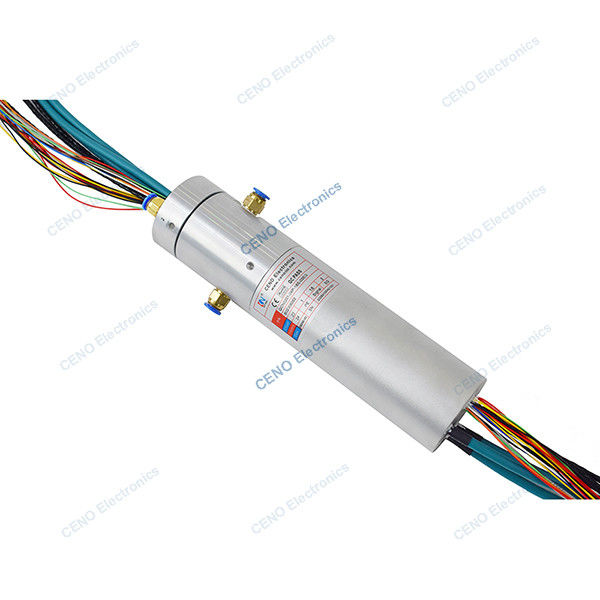

QCN0201-24P-18S-03EG ist CENO integrieren Pneumatische hydraulische Drehverbindung, die elektrische Energie, Ethernet und Signale mit 2 Kanälen Luft für Industrie-Roboter kombinieren,wenn die Übertragung elektrischer Energie erforderlich ist, Signale und Luftgas oder Flüssigkeit zur Betätigung und Steuerung.sowie die Isolierung und Verarbeitung von Signalen und MedienFür weitere Informationen kontaktieren Sie uns bitte.
Eigenschaften
- Integrierte Leistung, Ethernet-Signal mit pneumatischer Drehverbindung
- Stabile Übertragung, keine Zeichenfolge, geringer Verlust, EMV-konform
- Verschiedene Daten können integriert werden
Anwendungen
- Automatische Maschine
- Industrie-Roboter
- Intelligentes Wohnsystem
- Luft- und Raumfahrt
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreis, Spannung, Strom
- Medien
- Kontakt / Gehäusematerialien
- IP-Klasse
- Arbeitsgeschwindigkeit
Spezifikation
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
Spezifikation |
| Schaltkreise und Strom |
23*10A; 1*PE; 18*Signal; 3*1000M Ethernet |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsspiegel sind die folgenden Anforderungen zu beachten: |
| Isolationswiderstand |
Die Leistung wird durch die in Absatz 1 Buchstabe b genannten Leistungen ermittelt, wenn die Leistung von mindestens 500 MΩ@500VDC oder 100 MΩ@100VDC beträgt. |
| Elektrische Geräusche |
30mΩ (50rpm) |
| Längen des Bleitrahtes |
Nach Maß |
| Arbeitsgeschwindigkeit |
0 bis 300 U/min |
| Installationsart |
Nach Maß
|
| Kontaktmaterial |
Precious Metal |
| Gehäusematerial |
Aluminiumlegierung |
| Schutzgrad |
IP51 |
| Arbeitsfeuchtigkeit |
≤ 60% RH |
| Betriebstemperatur |
-20 °C ~ +60 °C |
| Rotary Union |
|
| Kanal |
2 Kanäle * Luft |
| Größe der Schnittstelle |
Ø8mm-Rohr |
| Druck |
-100 KPa ~ +0,8 MPa |
| Arbeitsgeschwindigkeit |
0 ~ 250 Dreh/min |
| Drehmoment |
≤ 5N*m |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
