Integrieren Sie Pneumatische Rotation Union kombinieren leitfähigen Dreh mit Encoder Signal

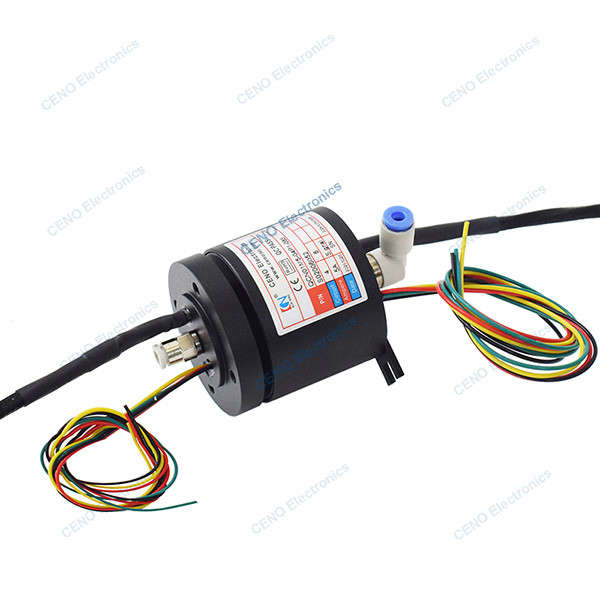

QCN01M5-04P1-08S ist CENO's neuer integrierter Gleitring, der elektrische Energie, Encodersignale und pneumatische Rotationsverbindung kombiniert.CENO integrierte Schieferring erfolgreich in verschiedenen Anwendungen seit rund 20 Jahren durchgeführt werdenDiese Produkte sind für Hochleistungsumgebungen und flexible Anforderungen entwickelt worden.medizinische Ausrüstung und ein breites Spektrum an AutomatisierungssystemenFür weitere Informationen kontaktieren Sie uns bitte.
Eigenschaften
- Integration der elektrischen Energie mit pneumatischen & Signal optional
- Stabile Leistung und lange Lebensdauer
- Die Grenzdimension und Installation ist individuell
Anwendungen
- Maschinen und Apparate zum Laserschneiden
- Maschinenbau
- Intelligentes Wohnsystem
- Füllmaschinen
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreise, Spannung, Strom
- Integration von Signalen und Daten
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit und Temperatur
Spezifikation
|
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
|
Spezifikation |
| Strom und Schaltkreise |
12 Schaltkreise elektrische Leistung Encoder Signale |
| Nennspannung |
0 ~ 220 VAC/VDC |
| Dielektrische Festigkeit |
≥ 500VAC@50Hz |
| Isolationswiderstand |
Die Leistung ist in der Regel mit einer Leistung von 100 MΩ@100VDC zu vergleichen. |
| Kontaktwiderstand |
≤ 30mΩ (50rpm) |
| Kontaktmaterial |
Edelmetall |
| Gehäusematerial |
Aluminiumlegierung |
| Betriebstemperatur |
-20°C bis +60°C |
| Arbeitsfeuchtigkeit |
60% RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 ~ 250 Rpm |
| Außendurchmesser |
Ø50 mm |
| Längen des Bleitrahtes |
Individualisiert |
| Einrichtung |
Rotorseite durch Flansche befestigt;
Stator durch Anti-Rotations-Tab befestigt
|
| Rotationseinheit |
|
| Kanal |
1 Kanal * Luft |
| Druck |
-100KPa ~ +1,0MPa |
| Drehmoment |
< 1,0 Nm |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
