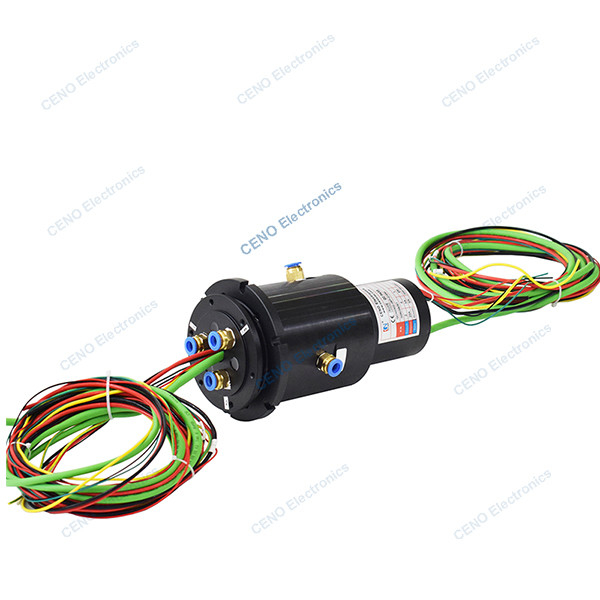

Integrierte Gleitring kombiniert 3 Kanäle pneumatische Drehverbindung und Ethernet-Signal
QCN0302-06P-01EM ist CENO's integrierter pneumatischer Rutschring, der elektrische Energie, Ethernet und Kanäle der pneumatischen Rotation vereint.CENO stellt eine umfangreiche Linie von pneumatischen hydraulischen Drehverbindungen (einschließlich Druckluft) zur Verfügung.Die CENORinganlagen sind in der Regel mit einem Fluid über die Drehverbindung verknüpft.Auflösungs- oder andere Positionsvorrichtungen können in die angegebene Drehposition integriert werden.
Eigenschaften
- Integrierte pneumatische Hydraulik und Kanal ist optional
- Kombinieren Sie Ethernet-Signal und elektrische Energie und optionale
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Automatische Maschine
- Lebensmittelverarbeitung
- Maschinenbau
- Füllmaschinen
- Medizinische Ausrüstung
Zusätzlich
- Schaltkreis, Spannung, Strom
- Pneumatische / Hydraulische
- Kontakt / Gehäusematerialien
- Schutzgrad
- Arbeitsgeschwindigkeit
Spezifikation
|
Die in Absatz 1 genannten Angaben sind zu beachten.
|
Spezifikation |
| Strom und Schaltkreise |
6 Schaltkreise * Strom; 1 * Ethernetsignal |
| Nennspannung |
0 ~ 240 VAC/VDC |
| Dielektrische Festigkeit |
Die Leistung wird durch die Leistungskapazität des Geräts ermittelt.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Anschlüssen.
|
| Isolationswiderstand |
Die Leistung wird durch die Anpassung an die Leistungsanforderungen gemäß Anhang I Abschnitt 3 ermittelt.
Die in Absatz 1 Buchstabe b genannten Anwendungen sind in Anhang I der Verordnung (EG) Nr. 715/2009 zu ersetzen.
|
| Kontaktwiderstand |
≤ 30mΩ (50rpm) |
| Kontaktmaterial |
Edelmetall / Gold zum Gold |
| Gehäusematerial |
Aluminiumlegierung |
| Betriebstemperatur |
-20°C bis +60°C |
| Arbeitsfeuchtigkeit |
60% RH |
| IP-Schutzklasse |
IP54 |
| Betriebsgeschwindigkeit |
0 ~ 50 Rpm |
| Außendurchmesser |
Ø91 mm |
| Längen des Bleitrahtes |
Der Rotor: 3000 mm; der Stator: 2000 mm. |
| Rotationseinheit |
|
| Die Straße |
3 Kanäle * Gas (Rohr G1/4 ̊ & Ø8 mm) |
| Druckmax |
10 Bar |
| Drehmoment |
< 10N*M |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montageart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Gleitringe. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
