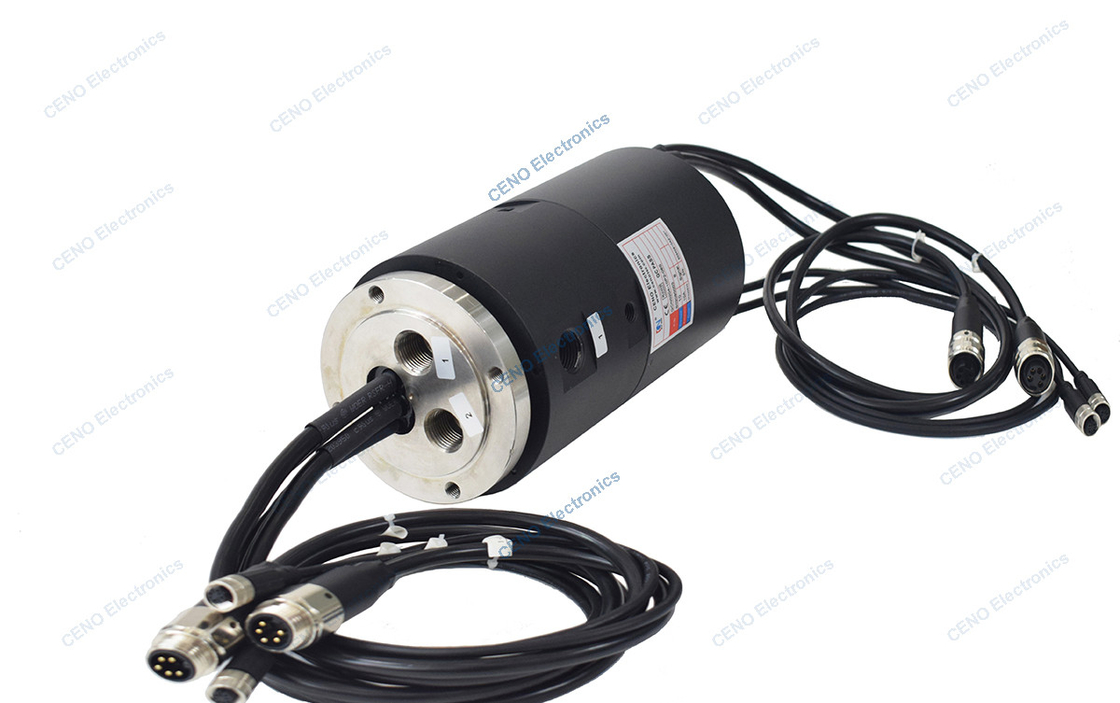

2 Kanäle integrieren eine pneumatische hydraulische Drehverbindung mit Schnittstelle G3/8
QCN0204-10P2-08S ist ein CENO-Integrationsring, der Stromkreise, Profinet-Signal und 2 Kanäle für Gas kombiniert.Elektrische Gleitring und pneumatische / hydraulische Drehverbindungen kombinierte Gleitring ist für einige spezielle Anwendungen, wo sowohl elektrisches Signal und pneumatische oder hydraulische Übertragung erforderlichDie Qualität der integrierten pneumatischen hydraulischen Drehverbindung wird durch die Übertragungskapazität bestimmt.
Eigenschaften
- Kann elektrisches Signal, pneumatische Hydraulik und Daten integrieren
- Kanäle können bis zu 16 sein und elektrische Schaltkreise bis zu hundert.
- Flanschdesign und einfache Installation
Anwendungen
- Essensprozession
- Maschinen und Apparate zum Laserschneiden
- Chemie und Pharmazeutika
- Füllmaschinen
- Medizinische Ausrüstung
Zusätzlich
- Kanäle, Schaltungen und Spannung
- Gas- oder flüssiges Medium
- Versiegelungsmethode
- Grenzdimension
- Arbeitsgeschwindigkeit
Spezifikation
|
Einheitlich erhältlich
|
Spezifikation |
| Schaltkreise und Strom |
10 Schaltkreise * 10A; Gruppe 2 * Profinet Signal |
| Nennspannung |
0 ~ 220VAC/VDC |
| Dielektrische Festigkeit |
≥ 500VAC@50Hz |
| Isolationswiderstand |
Bei einer Leistung von ≥ 300MΩ@100VDC |
| Elektrische Geräusche |
Maximal 30mΩ (50rpm) |
| Betriebstemperatur |
-20°C bis +80°C |
| Arbeitsfeuchtigkeit |
60% RH |
| IP-Schutzklasse |
IP51 |
| Arbeitsgeschwindigkeit |
0 bis 50 U/min |
| Außendurchmesser |
Ø120 mm |
| Kontaktmaterial |
Edelmetall |
| Wohnmaterial |
Aluminiumlegierung; |
| Größe des Bleidrahtes |
5 Kernkabel; 4 Kerns abgeschirmter Draht |
| Längen des Bleitrahtes |
Rotorseite: 1000 mm; Statorseite: 1000 mm |
| Einrichtung |
Anbringung von Flanschen |
| Rotationsverbindungen |
|
| Die Straße |
2 Gaskanäle |
| Größe der Schnittstelle |
G3/8 |
| Druckmax |
1.0MPa |
Zeichnung
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage ASAP zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montierart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
