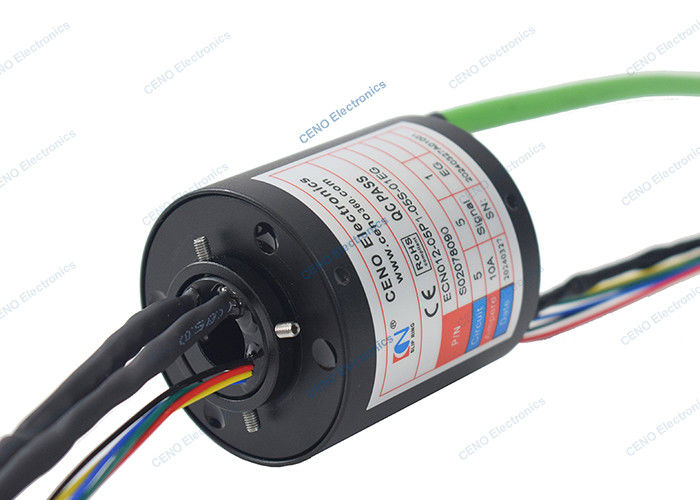

Niedertemperatur-Slip Ring mit Gigabit-Ethernet-Signal und Durchbohrung
ECN012-05P1-05S-01EG ist ein CENO Low Temperature Slip Ring, der 5 Schaltkreise dreht und überträgt elektrische Energie und Signale und stabil innerhalb einer Geschwindigkeit von 300 Rpm bei Temperaturen von -40 °C~+55 °C arbeitet.Dieser Niedertemperaturrutschring ist klassisch durch Bohrdesign, ausgereifte Technologie, kostengünstig und einfach zu installieren oder zu warten.Weitere Informationen erhalten Sie unter.
Eigenschaften
- Klassische durch Bohrungsdesign
- Anzug für Niedertemperaturumgebung -40°C~+55°C
- Verschiedene Daten können integriert werden
- Einfache Installation & Kostenlose Wartung
Anwendungen
- Bergbau,
- Bergregionen
- Das Ölfeld
- Turbinen
- Ein Roboter
Zusätzlich
- Schaltkreis, Spannung, Strom
- Integration von Signal und Daten
- Kontakt / Gehäusematerialien
- Form und Abmessungen
- Arbeitsgeschwindigkeit
Spezifikation
|
Die Kommission wird die Kommission übermitteln, wie sie diese Maßnahmen ergreift.
|
Spezifikation |
| Strom und Schaltkreise |
5 Schaltkreise * 5A; 5 Schaltkreise * Signal; 1 * Gigabit Ethernet |
| Nennspannung |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
| Dielektrische Festigkeit |
Einheitliche Antriebsspannung |
| Isolationswiderstand |
Bei einer Leistung von ≥ 500MΩ@500VDC, ≥ 100MΩ@300VDC |
| Kontaktwiderstand |
≤ 30mΩ (50rpm) |
| Kontaktmaterial |
Edelmetall / Gold zum Gold |
| Gehäusematerial |
Aluminiumlegierung |
| Betriebstemperatur |
-40°C bis +55°C |
| Arbeitsfeuchtigkeit |
60 % RH |
| IP-Schutzklasse |
IP51 |
| Betriebsgeschwindigkeit |
0 ~ 300 Dreh/min |
| Innenbohrung |
Ø12,7 mm |
| Außendurchmesser |
Ø56 mm |
| Größe des Bleidrahtes |
AWG22# Zinnbeschichtete Teflon® UL
mit einem Durchmesser von mehr als 20 mm
|
| Längen des Bleitrahtes |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
| Einrichtung |
Rotorseite an der Hauptwelle befestigt |
Zeichnung der Umrisse
Weitere Informationen zu diesem Niedertemperatur-Eternet-Signal-Slipring
CENO entwickelt und produziert seit rund 20 Jahren Schieberinge. Unser neuestes Produkt, der Radar-Antennen-Schiebering, ist die perfekte Lösung für Anwendungen mit Radarantennen.Dieser Rutschring ist speziell für die Kombination verschiedener elektrischer und Signalkomponenten einschließlich StromDas Design des Flansches macht es einfach zu installieren und es funktioniert unter allen Wetterbedingungen.
Der Radar-Antennenrutschring ist ein wesentlicher Bauteil für jede Anwendungsmöglichkeit von Radar-Antennen.und es kann Daten und Energie zwischen stationären und rotierenden Teilen der Antenne mit minimalem Widerstand übertragenDer Slipring sorgt außerdem für eine zuverlässige und genaue Übertragung von Ethernet-Signalen und sorgt für eine reibungslose Kommunikation zwischen Antenne und Radarsystem.
Einer der wichtigsten Merkmale dieses Rutschrings ist seine Niedertemperaturfähigkeit.so dass es ideal für den Einsatz in rauen UmgebungenDarüber hinaus ist es durch sein innovatives Design sehr widerstandsfähig gegen Verschleiß und erfordert nur minimale Wartung.
Die Installation des Radar-Antennenrings ist schnell und einfach, dank der Flanschkonstruktion.Mit unserem Produkt, können Sie sicher sein, dass Sie die beste Qualität für Ihr Geld erhalten.
Abschließend ist der Radar-Antennen-Slip-Ring ein Muss für jede Radar-Antennenanwendung.Speziell konstruiert zur Übertragung verschiedener elektrischer und Signalkomponenten bei zuverlässigem Betrieb bei niedrigen TemperaturenMit seinem innovativen Design, seiner Zuverlässigkeit und seinen geringen Wartungsbedürfnissen ist es sehr einfach zu installieren.Es ist die perfekte Lösung für Ihre Antennenanforderungen..
Unser Dienst
1Antwort auf Anfrage in 24 Stunden.
2Bitte informieren Sie uns freundlich, welche Artikel Sie interessieren und der angemessene Preis wird Ihnen nach Erhalt Ihrer neuen Anfrage so schnell wie möglich zur Verfügung gestellt.
3Beantworte deine Frage ausführlich.
4- Das Problem mit Ihnen bei der Verwendung unserer Produkte gelöst.
5- Proben werden Ihnen für unsere zukünftige Zusammenarbeit angeboten.
Häufig gestellte Fragen
1Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung von hochwertigen Schieberücken und bieten verschiedene Lösungen für rotierende Systeme an.
2Wie lange sind wir schon im Geschäft?
CENO hat seit 2009 ein Geschäft mit Schieberingen gegründet.
3Was ist ein Schlupfring?
Ein Rutschring ist ein elektromechanisches Gerät, das die Übertragung von Leistung und elektrischen Signalen von einer stationären zu einer rotierenden Struktur ermöglicht.Ein Rutschring kann in jedem elektromechanischen System verwendet werden, das beim Übertragen von Strom oder Signalen eine Drehung erfordertEs kann die mechanische Leistung verbessern, den Betrieb des Systems vereinfachen und schädliche Drähte, die an beweglichen Gelenken hängen, beseitigen.
4Wie wähle ich einen Schlittring?
Die richtige Auswahl einer Schieberinglösung erfordert Einzelheiten über die Betriebsparameter Ihrer Anwendung, einschließlich der gesamten Schaltkreise, Spannung und Ampere pro Schaltkreis, Betriebsgeschwindigkeit und Montierart.Ein guter Ort, um Ihre Suche zu beginnen, ist mit unseren Standard-Rings.Wenn Sie sich sicher sind, dass eine benutzerdefinierte/modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.
5Bieten Sie kundenspezifische Ringe an?
Ja, wenn Sie sicher sind, dass eine maßgeschneiderte / modifizierte Lösung höchstwahrscheinlich erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns bei Start.Unsere Ingenieure werden die perfekte Lösung für Ihre Bedürfnisse finden..
Warum mit CENO?
CENO ist ein technologisches Unternehmen im Bereich der Schieberinge, das sich mit Forschung und Entwicklung, Fertigung und Vertrieb befasst.Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Prüfgeräte, um die Qualität und zuverlässige Leistung der Produkte zu gewährleistenDie Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, Explosionssicherheit
CENO-Vorteil
Die Mitglieder des Ingenieurteams haben mehr als 10 Jahre Erfahrung im Bereich der Schieberinge. Die Bediener arbeiten an kritischen Verfahren und sind alle durch interne Ausbildung qualifiziert.
Dienstleistung CENO bietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösung für ein 360°-Rotationssystem.
Willkommen, um uns mit Ihren Anfragen für eine 360° Rotation system.We zu konsultieren. Wir bieten One-Stop-Service, um Sie rechtzeitig Ihre Anfragen beantworten.
