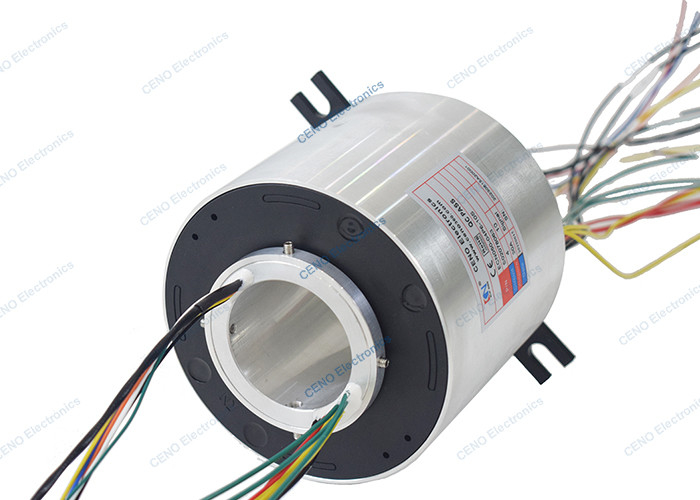

Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme
  • Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme
  • Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme
  • Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme
Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme

Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme

Herkunftsort China
Markenname CENO
Zertifizierung CE,RoHS,ISO9001,UL
Modellnummer ECN050-04P6-10S
Einzelheiten zum Produkt
Stromkreise u. Strom:
4*30A; 8*signal; Signal 2*shielded
Veranschlagende Spannung:
0~380VAC/VDC
Durchschlagsfestigkeit:
≥ 1500VAC@50Hz; ≥ 500VAC@50Hz
Isolationswiderstand:
≥500MΩ@500VDC; ≥100MΩ@100VDC
Durchgangswiderstand:
70mΩ (50rpm)
Kontaktmaterial:
Edelmetall
Unterkunft des Materials:
Aluminiumlegierung
Betriebstemperatur:
-20°C~+60°C
Arbeitsfeuchtigkeit:
60% RELATIVE FEUCHTIGKEIT
IP-Schutzgrad:
IP51
Arbeitsgeschwindigkeit:
0~200rpm
Anschlussleitungsgröße:
AWG17#22#-Zinn beschichtete Draht Teflon® UL
Anschlussleitungslänge:
Rotor: 300mm Ständer: 300mm
Innerer Durchmesser:
Ø50mm
Externer Durchmesser:
Ø119mm
Installation:
Rotorseite geregelt nach Gasthauptwelle mit Schrauben
Hervorheben:

Schleifring mit Durchgangsbohrung

,

Schleifring mit Innendurchmesser 50 mm

,

Schleifring mit Durchgangsbohrung 200 U/min

Zahlungs- und Versandbedingungen
Min Bestellmenge
1pcs
Preis
Verhandlungsfähig
Verpackung Informationen
Carton-/Asantrag
Lieferzeit
1 Woche
Zahlungsbedingungen
T/T, Paypal, Western Union
Versorgungsmaterial-Fähigkeit
500pcs pro Monat
Beschreibung des Produkts



Elektrischer Durchgangsloch-Schleifring mit ID50mm für automatische Industriesysteme



ECN050-04P6-10S ist ein CENO-Schleifring mit Durchgangsbohrung, der speziell für das Industriesystem entwickelt wurde.Ein Schleifring mit Durchgangsbohrung kann in jedem elektromechanischen System verwendet werden, das bei der Übertragung von Strom und Daten eine intermittierende, ungebremste oder kontinuierliche Rotation erfordert.Elektrische Schleifringe mit Durchgangslochbaugruppen bewältigen wirtschaftlich raue Umgebungen und kombinieren Signale oder Daten einfacher.Obwohl die leistungsintegrierten Schleifringe ursprünglich für den kommerziellen Einsatz konzipiert wurden, eignen sie sich gut für viele militärische Anwendungen.Bestehende Designs sind verfügbar oder wir können Schleifringe individuell nach Ihren spezifischen Anforderungen entwerfen. Für weitere Informationen kontaktieren Sie uns bitte.







Merkmale

  • Edelmetall-Gleitkontakttechnologie mit geringem Geräuschpegel
  • Lange Lebensdauer von mehreren Millionen Gesamtumdrehungen
  • Verschiedene Daten können integriert werden
  • Einfache Installation und stabile Übertragung



Anwendungen

  • Industrielles System
  • Packmaschine
  • Laserschneidmaschinen
  • Abfüllmaschinen
  • Medizinische Ausrüstung
  • Mine oder Ölplattform



Optional

  • Stromkreis, Spannung, Strom
  • Signal- oder Datentyp
  • Kontakt / Gehäusematerialien
  • Innen- oder Außendurchmesser
  • Schutzgrad
  • Arbeitsgeschwindigkeit






Spezifikation

ECN050-04P6-10S

 Spezifikation
Strom und Schaltkreise 4 Schaltkreise * 30 A;8 Schaltkreise*Signal;2 Schaltkreise*abgeschirmtes Signal
Nennspannung 0~380VAC/VDC
Spannungsfestigkeit

≥1500VAC@50Hz

≥500VAC@50Hz
Isolationswiderstand

≥500MΩ@500VDC

≥100MΩ@100VDC
Kontakt Widerstand ≤70 mΩ (50 U/min)
Kontaktmaterial Edelmetall
Gehäusematerial Aluminiumlegierung
Arbeitstemperatur -20°C~+60°C
Arbeitsfeuchtigkeit 60 % relative Luftfeuchtigkeit
IP-Schutzart IP51
Arbeitsgeschwindigkeit 0~200 U/min
Anschlusskabelgröße

AWG17#22# Zinnbeschichteter Draht Teflon® UL

0,2 mm² verdrillter, abgeschirmter Draht
Länge des Anschlusskabels Rotor: 300 mm;Stator: 300 mm
Innendurchmesser Ø50mm
Außendurchmesser Ø119mm
Installation Rotorseite mit Schrauben an der Hauptwelle befestigt









Umrisszeichnung

Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme 0

















Warum mit CENO

CENO ist ein Technologieunternehmen im Schleifringbereich, das sich mit Forschung und Entwicklung, Herstellung und Vertrieb beschäftigt. Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Testinstrumente, um die Produktqualität und zuverlässige Leistung sicherzustellen. Die Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme 1







Zertifizierung
ISO9001, CE, RoHS, UL, explosionsgeschützt
Power-Schleifring mit Durchgangsbohrung und ID 50 mm für automatische Industriesysteme 2

CENO-Vorteil
Mitglieder des Ingenieurteams verfügen über mehr als 10 Jahre Erfahrung im Bereich Schleifringe. Alle Bediener, die an kritischen Verfahren arbeiten, sind durch interne Schulungen qualifiziert.

Service, den CENO anbietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösungsangebot für 360°-Rotationssystem.


Gerne können Sie uns bei Ihren Anfragen zu einem 360°-Rotationssystem beraten. Wir bieten Ihnen einen One-Stop-Service, damit Sie Ihre Anfragen zeitnah beantworten können.
