Durch Loch-elektrischen Schwenker mit 100M Ethernet Signal For Industrie-Anwendung

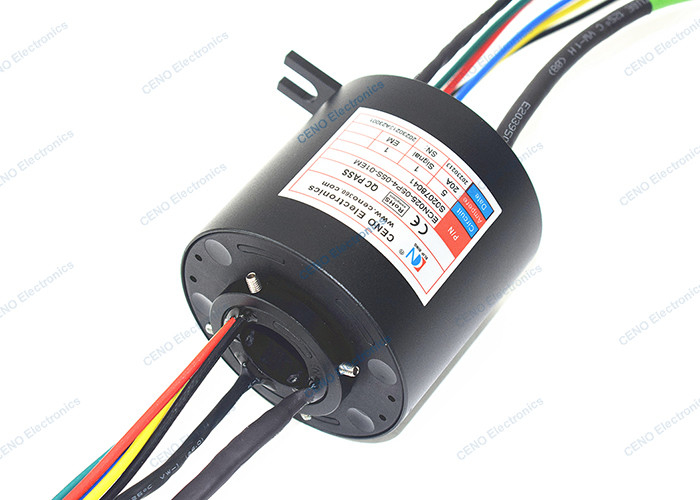

ECN025-05P4-05S-01EM ist ein Ethernet-integrierter Schleifring mit niedrigen elektrischen Geräuschen für Industrieanwendung von CENO-Elektronik. Es gibt 5 Stromkreise für elektrische Leistung 20A, 1group für 485 Signal und 1 Kanal für 100M Ethernet Signal. Ethernet-Technologie wird häufig wild auf der Netztechnik eingesetzt, hat sie die Einfachheit des Ethernets und der Wirtschaft des Kommunikationssystems mit ähnlicher Rate. An ihr liegt die Wirtschaft, einfach, verschiedene Energie zu kombinieren und Signal, treffen hauptsächlich auf die automatische Maschinerie, das Kommunikationssystem oder DrehscheibenTestgerät etc. zu.
Eigenschaften
- Können kombinierte mehrfache Signale und verschiedene Strom
- Keine elektromagnetische Störung zwischen gegenwärtigem u. Signal.
- Installieren Sie leicht u. übertragen Sie stabil
Anwendungen
- Automat
- Kommunikationssysteme
- Messgerät
- DrehscheibenTestgerät
Optional
- Stromkreis-Zahl u. Strom
- Kanal-Ethernet-Art
- Material- und Signalarten
- Schutzgrad
Spezifikation
|
ECN025-05P4-05S-01EM
|
Spezifikation |
| Strom u. Stromkreise |
5circuits*20A, 1group*485 Signal, 1group *100M Ethernet Signal |
| Veranschlagende Spannung |
0~380VAC/VDC |
| Durchschlagsfestigkeit |
≥ 1000VAC@50Hz (Energie)
≥ 300VAC@50Hz (Signal)
|
| Isolationswiderstand |
≥500MΩ@500VDC (Energie)
≥100MΩ@300VDC (Signal)
|
| Elektrische Geräusche |
≤30mΩ (50rpm) |
| Arbeitsgeschwindigkeit |
0~300rpm |
| Kontaktmaterial |
Edelmetall |
| Unterkunft des Materials |
Aluminiumlegierung |
| Betriebstemperatur |
-20°C~+60°C |
| Arbeitsfeuchtigkeit |
60% |
| IP-Schutzgrad |
IP51 |
| Durch Lochgröße |
Ø25.4mm |
| Externer Durchmesser |
Ø86mm |
| Anschlussleitungsgröße |
AWG12# /17 # Zinn beschichtetes Teflon®UL
verdrehte Beilauflitze mit 4 Kernen
Cat5e-Nettodraht
|
| Anschlussleitungslänge |
Rotor: 300mm
Ständer: 300mm
|
| Installation |
Reparieren Sie oben Rotorseite auf der Gasthauptwelle mit Schrauben |
Entwurfszeichnung
|
Anwendung
|
Warum mit CENO
CENO ist eine technologisch Firma auf dem Schleifringgebiet, das Forschung und Entwicklung, Herstellung und Verkäufe sich engagiert. Wir haben Prüfgeräte der Ausrüstung und der hohen Präzision vorangebracht, um Produktqualität und zuverlässige Leistung sicherzustellen. Der Anlagenbereich umfasst 3000 Quadratmeter und gelegen in Shenzhen China.
Bescheinigung
ISO9001, CER, RoHS, UL, explosionssicher
CENO-Vorteil
Mitglied, wenn er Team ausführt, haben mehr als 10 Jahre Erfahrung auf dem Gebiet des Schleifrings. Betreiber arbeiten an kritischem Verfahren werden alles qualifiziert durch internes Training.
