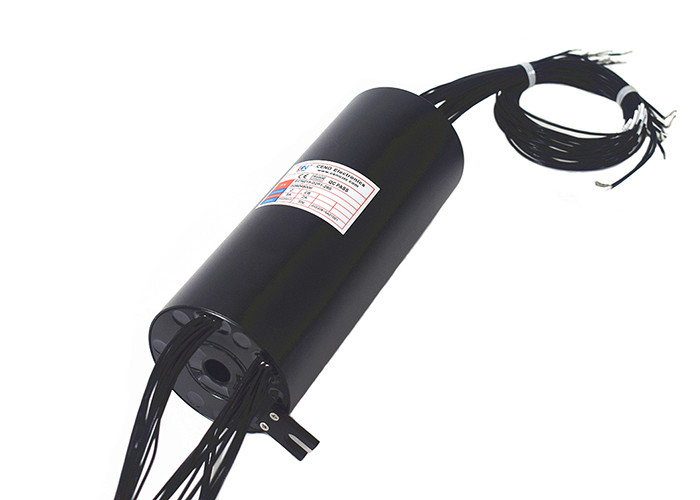

Schleifring mit multi Kanälen 65 Stromkreise für Industrieausrüstungen
ECN025-10P1-55S ist ein Industriesignalschleifring oder Multi-Kanalschleifring von CENO-Firma. Es gibt 10 Drähte für elektrische Leistung 5A und 55 Stromkreise für Daten des Signals 2A, kann sie mit der Geschwindigkeit von 0~500rpm in der Temperatur von -20°C zu +60°C stabil arbeiten und die Feuchtigkeit ist kleiner bis 60%. Der innere Durchmesser ist Ø25.4mm und der externe Durchmesser ist Ø99mm. Kontaktmaterial ist Edelmetall und das Unterkunftmaterial ist Aluminiumlegierung. Es wird hauptsächlich in der Automatisierungsindustrie, in der Lithium-Batterie-Ausrüstung, im Bewegungssimulator und in der flüssigen füllenden Maschinerie verwendet.
Eigenschaften
- Niedrige elektrische Geräusche 30mΩ
- Durch das Loch entworfen
- 65 Stromkreise Energie und Signal
- Arbeitsgeschwindigkeit ist 0~500rpm
Anwendungen
- Lithium-Batterie-Ausrüstung
- Chemische Ausrüstung
- Flüssige füllende Maschinerie
- Automatisierung in der Industrie
Optional
- Stromkreis-Zahl u. Strom
- Arbeitsgeschwindigkeit
- Schutzgrad
- Signal-Art u. Material
Spezifikation
| ECN025-10P1-55S |
Spezifikation |
| Strom u. Stromkreise |
10 wires*5A; 55circuits* 2A |
| Veranschlagende Spannung |
0~220VAC/VDC |
| Durchschlagsfestigkeit |
≥ 500VAC@50Hz |
| Isolationswiderstand |
≥300MΩ@500VDC |
| Elektrische Geräusche |
Maximales 30mΩ (50rpm) |
| Anschlussleitungsgröße |
Weicher Teflon AWG22#
Weicher Teflon AWG26#
|
| Anschlussleitungslänge |
Rotor: 1500mm; Ständer: 3000mm |
| Arbeitsgeschwindigkeit |
0~500rpm |
| Kontaktmaterial |
Edelmetall |
| Unterkunft des Materials |
Aluminiumlegierung |
| Betriebstemperatur |
-20°C | +60°C |
| Arbeitsfeuchtigkeit |
<60>
|
| Schutzgrad |
IP51 |
| Rotationsweise |
Reparieren Sie oben Ständerseite mit dem Gegendrehungsseitenantriebswellerotorlaufen |
| Durch Lochdurchmesser |
Ø25.4mm |
Entwurfszeichnung
