18 Stromkreis-Strom durch den Bohrungs-elektrischen Schleifring 360°, der gemeinsames einfaches dreht zu installieren

Durch Stromkreis-Strom-Hersteller China des Loch-elektrische Gelenk-18

Schleifringe werden in den elektromechanischen Anwendungen für Sendeleistung benutzt, sind elektrische Signale und Daten durch ein drehendes Gelenk 360° von einem stationären Teil zu Anwendungen eines frei drehenden typischen Gebrauches Faches Kräne und Radare

Eigenschaften

• Mittelloch ist einfach zu installieren sowie integriert hydraulisches, pneumatisch, die optische Faser, Rfdrehgelenk
• Niedrige Reibung, langes Leben, niedriges Drehmoment, glatte Rotation
• Übertragen Sie die Daten und Analogsignal, die mit Datenbusprotokoll kompatibel sind

Anwendungen

• Radarantenne
• Bautechnik
• Industrielle Automatisierung
• Lithium-Batterie-Ausrüstung

Optional

• Durch Lochgröße
• Stromkreis &Current
• Installationsweise
• IP-Schutzgrad

Parameter

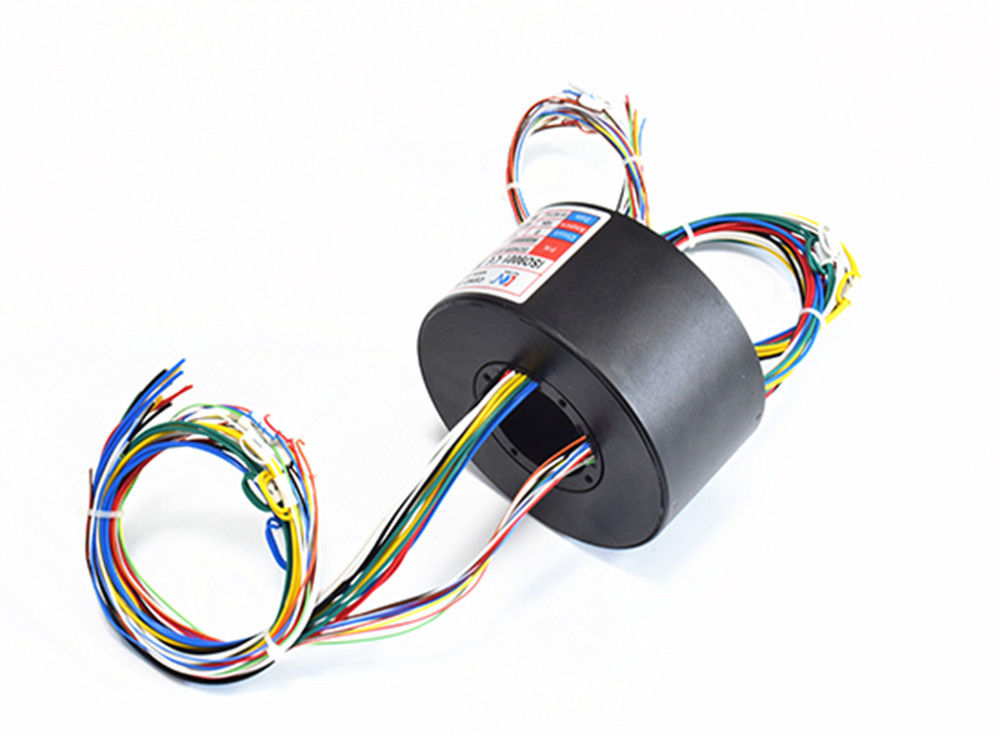

ECN038-06P2-12S		Bild
Gegenwärtig	6*10A, 12*2A
Spannung	0~50 VDC
Elektrische Geräusche	≤70mΩ (50rpm)
Durchschlagsfestigkeit	≥ 300V@50Hz (Energie) ≥ 100V@50Hz (Signal)
Isolationswiderstand	300MΩ@300VDC (Energie) 100MΩ@100VDC (Signal)
Arbeitsgeschwindigkeit	0-100 U/min
Kontaktmaterial	Edelmetalle
Betriebstemperatur	-40~+55℃
Durch Bohrungsgröße	38.1mm
IP-Schutzgrad	IP54

Entwurfszeichnung


Q: Bieten Sie Mischbauart mit elektrischer Kanal- und Flüssigkeits- oder Luftkanalkombination an?
Ja können CENO-Luft/flüssige Drehdurchführung und elektrischer Schleifring in eine komplette Lösung zusammen integriert werden. Die Lösung kann für Flüssigkeit, Energie, Signal und Datenübertragung. Wir bieten Standardversammlungen und kundenspezifische Lösungen an, um Ihre genauen Bedingungen zu erfüllen. Willkommen, zum wir mit Ihren Nachfragen zu konsultieren.

Q: Wie bringen wir den hohlen Wellenschleifring an unserer Maschinerie an?

Hohle Wellenmontageweise
1) bringen den Schleifring im gewünschten Standort in Position und ziehen gleichmäßig beide Klemmschrauben zur Welle an jedem Ende des Verbands fest. Drehmoment zu 25 lb.in.
2) verlegen die Verdrahtung und stellen die notwendigen Beziehungen her. Lassen Sie die Verdrahtung freie Rotation des Schleifrings nicht einschränken.
3) bringen eine Schraube oder einen Dübel (nicht geliefert) in der Gegendrehung Tab in Position.

Flanschbefestigungsweise
1) richten die Entlüftungslöcher im Flansch mit Befestigungsplatte aus und installieren flache Waschmaschinen und ziehen die Formung von den Schrauben (NICHT GELIEFERT) für Plastik ein. Ziehen Sie sicher Schrauben fest.
2) verlegen die Verdrahtung und stellen die notwendigen Beziehungen her. Lassen Sie die Verdrahtung freie Rotation des Schleifrings nicht einschränken.
3) bringen eine Schraube oder einen Dübel (nicht geliefert) in der Gegendrehung Tab in Position.

CENO-Vorteil

Mitglied im Technikteam haben mehr als 10 Jahre Erfahrung auf dem Gebiet des Schleifrings. Betreiber arbeiten an kritischem Verfahren werden alles qualifiziert durch internes Training.

Warum CENO wählen Sie

CENO ist eine technologisch Firma auf dem Schleifringgebiet, das Forschung und Entwicklung, Herstellung und Verkäufe sich engagiert. Wir haben Prüfgeräte der Ausrüstung und der hohen Präzision vorangebracht, um Produktqualität und zuverlässige Leistung sicherzustellen. Der Anlagenbereich umfasst 3000 Quadratmeter und gelegen in China.

Ehre

ISO9001, CER, RoHS, UL, explosionssicher

Service CENO stellt zur Verfügung

Lösung, die für System der Rotation 360° offerring ist.

Massen- und kundengebundene Produktion.

24 Stunden, Beratungsdienst 7days.

Konsultieren Sie uns mit Ihrem Ersuchen um jedes mögliches System der Rotation 360°. Wir erbringen eine Enddienstleistung Ihnen fristgerecht reagieren Ihre Untersuchungen.
