Übergangsstrom und Signal-elektrische Schleifringe für militärische Ausrüstung

Übergangsstrom und Signal-elektrische Schleifringe für militärische Ausrüstung

Unsere Schleifringe können für komplexere Wirtschaftsmacht- und Signalübertragungsaufgaben benutzt werden. Abhängig von der Anforderung des Kunden bieten wir zwei verschiedene Qualitäten von Automatisierungsschleifringen an: allgemeine Qualität und industrielle Qualität. Abhängig von der vorgewählten Qualität, unterscheiden sich das Berufsleben, max. die Umdrehungsgeschwindigkeit und die Kontaktmaterialien.

Anwendungen

• Militärische Ausrüstung
• Ausrüstung der industriellen Automatisierung
• Lithium-Batterie-Ausrüstung

Eigenschaften

• Mittelloch ist einfach zu installieren sowie integriert hydraulisches, pneumatisch, die optische Faser, Rfdrehgelenk
• Niedrige Reibung, langes Leben, niedriges Drehmoment, glatte Rotation
• Übertragen Sie die Daten und Analogsignal, die mit Datenbusprotokoll kompatibel sind

Optional

• Durch Lochgröße
• Stromkreiszahl
• Installationsweise
• IP-Schutzgrad


Parameter

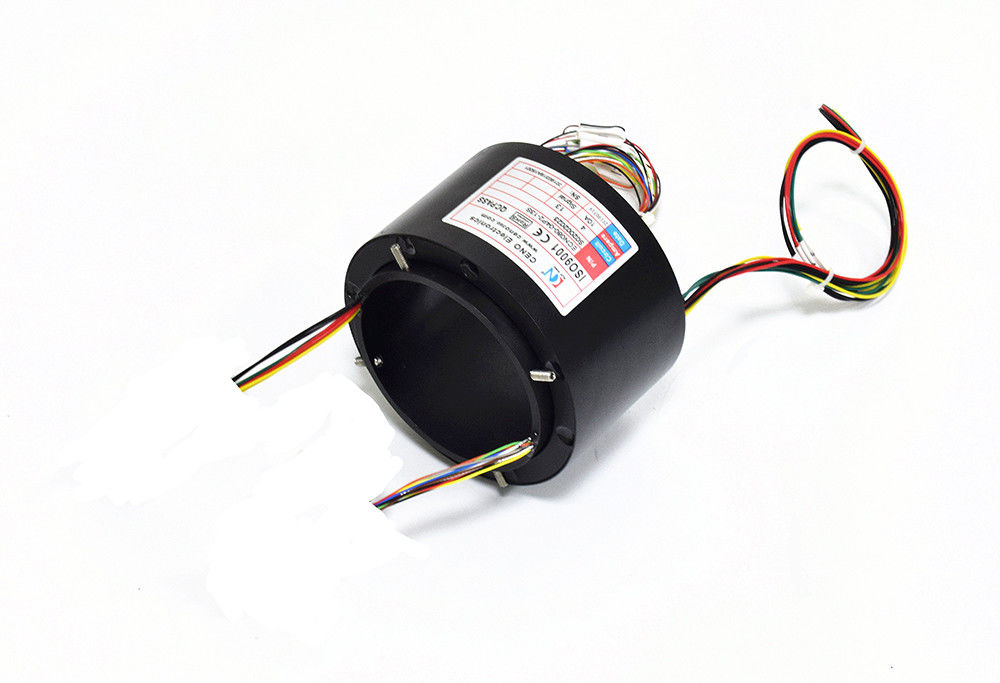

ECN080-04P1-07S Spezifikation		Bild
Gegenwärtig	4*5A, 7*1A
Bewertungsspannung	380VAC
Elektrische Geräusche	≤70mΩ (50rpm)
Durchschlagsfestigkeit	≥ 1000V@50Hz
Isolationswiderstand	500MΩ@300VDC
Durch Bohrungsgröße	Ø80mm
Betriebstemperatur	-40℃~+60℃
Schutzgrad	IP54
Arbeitsgeschwindigkeit	0~60rpm
Kontaktmaterial	Edelmetall

Entwurfszeichnung


Verringern Sie Kosten
Verbessern Sie Produktionsleistung. Sie baten, wir leistungsstarke Lösungen der Rotation 360° der delivered.CENO-Elektronikangebote,
verfeinert in Jahren von helfenden Kunden mit Tausenden Systemdesigns in den Hunderten von den Industrien.

Wie bestimmen Sie, welches für Sie am besten ist?
Schritt einer: Beziehen Sie unser Schleifringprodukt-Parameterdiagramm, eine Matrix, welche die Schlüsselleistung für Produkte CENOS zeigt.
Beachten Sie, dass, wenn Sie das Gerät, das sehen nicht für Ihr Projekt benötigt wird, wir an einer Ableitung oder einem vollen kundenspezifischen Gerät zusammen arbeiten können, zum Ihres Bedarfs zu passen.
Schritt zwei: Ergänzen Sie das gefertigte Formular mit notwendigen Spezifikationsinformationen, also sind wir in der Lage, zur Verfügung zu stellen eine Bewertungslösung, Zitat oder mehr Informationen auf, wie wir erforderlichen Schleifring einfacher herstellen können.

Q: Bieten Sie Mischbauart mit elektrischer Kanal- und Flüssigkeits- oder Luftkanalkombination an?
Ja können CENO-Luft/flüssige Drehdurchführung und elektrischer Schleifring in eine komplette Lösung zusammen integriert werden. Die Lösung kann für Flüssigkeit, Energie, Signal und Datenübertragung. Wir bieten Standardversammlungen und kundenspezifische Lösungen an, um Ihre genauen Bedingungen zu erfüllen. Willkommen, zum wir mit Ihren Nachfragen zu konsultieren.


Q: Wie bringen wir den hohlen Wellenschleifring an unserer Maschinerie an?

Hohle Wellenmontageweise
1) bringen den Schleifring im gewünschten Standort in Position und ziehen gleichmäßig beide Klemmschrauben zur Welle an jedem Ende des Verbands fest. Drehmoment zu 25 lb.in.
2) verlegen die Verdrahtung und stellen die notwendigen Beziehungen her. Lassen Sie die Verdrahtung freie Rotation des Schleifrings nicht einschränken.
3) bringen eine Schraube oder einen Dübel (nicht geliefert) in der Gegendrehung Tab in Position.

Flanschbefestigungsweise
1) richten die Entlüftungslöcher im Flansch mit Befestigungsplatte aus und installieren flache Waschmaschinen und ziehen die Formung von den Schrauben (NICHT GELIEFERT) für Plastik ein. Ziehen Sie sicher Schrauben fest.
2) verlegen die Verdrahtung und stellen die notwendigen Beziehungen her. Lassen Sie die Verdrahtung freie Rotation des Schleifrings nicht einschränken.
3) bringen eine Schraube oder einen Dübel (nicht geliefert) in der Gegendrehung Tab in Position.

CENO-Vorteil

Mitglied im Technikteam haben mehr als 10 Jahre Erfahrung auf dem Gebiet des Schleifrings. Betreiber arbeiten an kritischem Verfahren werden alles qualifiziert durch internes Training.

Warum CENO wählen Sie

CENO ist eine technologisch Firma auf dem Schleifringgebiet, das Forschung und Entwicklung, Herstellung und Verkäufe sich engagiert. Wir haben Prüfgeräte der Ausrüstung und der hohen Präzision vorangebracht, um Produktqualität und zuverlässige Leistung sicherzustellen. Der Anlagenbereich umfasst 3000 Quadratmeter und gelegen in China.

Ehre

ISO9001, CER, RoHS, UL, explosionssicher

Service CENO stellt zur Verfügung

Lösung, die für System der Rotation 360° offerring ist.

Massen- und kundengebundene Produktion.

24 Stunden, Beratungsdienst 7days.

Konsultieren Sie uns mit Ihrem Ersuchen um jedes mögliches System der Rotation 360°. Wir erbringen eine Enddienstleistung Ihnen fristgerecht reagieren Ihre Untersuchungen.
