Herkunftsort: | China |
Markenname: | CENO |
Zertifizierung: | ISO9001,CE,RoHS |
Modellnummer: | QCN0104-36P |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 2 Wochen |
Zahlungsbedingungen: | T/T, Paypal, Western Union |
Versorgungsmaterial-Fähigkeit: | 1000PCS pro Monat |
Strom u. Stromkreise: | 14*30A; 9*20A; 1*PE; 12* 5A | Veranschlagende Spannung: | 0~400VAC/VDC |
---|---|---|---|
Durchschlagsfestigkeit: | ≥ 1000VAC@50Hz-≥ 300VAC@50Hz | Isolationswiderstand: | ≥500MΩ@500VDC ≥100MΩ@100VDC |
Durchgangswiderstand: | 30mΩ (50rpm) | Kontaktmaterial: | Edelmetall |
Unterkunft des Materials: | Aluminiumlegierung | Betriebstemperatur: | -20°C~+80°C |
Arbeitsfeuchtigkeit: | 65 % relative Luftfeuchtigkeit | IP-Schutzgrad: | IP51 |
Arbeitsgeschwindigkeit: | 0~250rpm | Externer Durchmesser: | Ø119mm |
Rotationsweise: | Flanschinstallation | Die Straße: | 1-Kanal-Sauerstoff (G1/2" & φ12mm Rohr) |
Druck maximal: | Stange 10 | ||
Markieren: | Schleifring-kombinierte pneumatische Drehdurchführung,400-VAC-Schleifring-Drehdurchführung,250-U/min-Schleifring-Drehdurchführung |

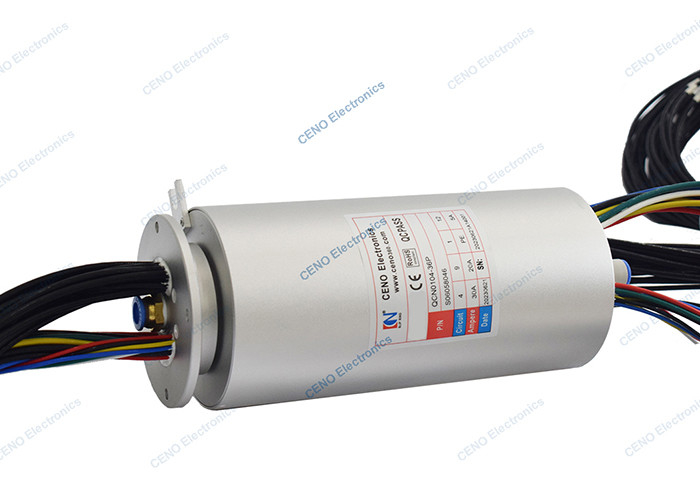

Integrierter Schleifring kombiniert pneumatische Drehdurchführung und elektrischen Kollektor
QCN0104-36P ist ein neuer integrierter Schleifring von CENO mit 1-Kanal-Sauerstoff.Der kombinierte Schleifring aus elektrischem Schleifring und pneumatischen oder Drehdurchführungen ist für einige spezielle Anwendungen konzipiert, die sowohl einen Elektrokollektor als auch pneumatische/hydraulische Drehdurchführungen erfordern.Nehmen Sie zum Beispiel den Schleifring für Fahrzeuge, die Panzer, mobilen Raketenwerfer und gepanzerten Personentransporter stellen eine Vielzahl von Herausforderungen dar.Dies kann Rohrwickelproblemen gut vorbeugen und 1–24 pneumatische Durchgänge und Hunderte von Drähten für Strom oder Signale für verschiedene spezifische Anwendungen bereitstellen. Für weitere Informationen kontaktieren Sie uns bitte.
Merkmale
Anwendungen
Optional
Spezifikation
QCN0104-36P |
Spezifikation |
Strom und Schaltkreise | 14 Stromkreise*30A;9 Stromkreise * 20 A;1 Stromkreis *PE;12 Stromkreise * 5A |
Nennspannung | 0~400VAC/VDC |
Spannungsfestigkeit |
≥1000VAC@50Hz ≥300VAC@50Hz |
Isolationswiderstand |
≥500MΩ@500VDC ≥100MΩ@100VDC |
Kontakt Widerstand | ≤30 mΩ (50 U/min) |
Kontaktmaterial | Edelmetall |
Gehäusematerial | Aluminiumlegierung |
Arbeitstemperatur | -20°C~+80°C |
Arbeitsfeuchtigkeit | 0~65 % relative Luftfeuchtigkeit |
IP-Schutzart | IP51 |
Arbeitsgeschwindigkeit | 0~250 U/min |
Anschlusskabelgröße |
Abgeschirmtes Signalkernkabel AWG12#-Draht Teflon® UL AWG22# Draht Teflon® UL |
Länge des Anschlusskabels | Rotor: 3000 mm;Stator: 15000 mm |
Außendurchmesser | Ø119mm |
Installieren | Flanschinstallation |
Drehgelenke | |
Die Straße | 1-Kanal-Sauerstoff (G1/2-Zoll- und 12-mm-Rohr) |
Druck max | 10 Bar |
Umrisszeichnung
Unser Service
1. Beantworten Sie die Anfrage innerhalb von 24 Stunden.
2. Bitte teilen Sie uns freundlicherweise mit, an welchen Artikeln Sie interessiert sind. Der angemessene Preis wird Ihnen nach Eingang Ihrer neuen Anfrage so schnell wie möglich mitgeteilt.
3. Beantworten Sie Ihre Frage ausführlich.
4. Wir haben das Problem bei der Verwendung unserer Produkte gemeinsam mit Ihnen gelöst.
5. Für unsere zukünftige Zusammenarbeit werden Ihnen Muster angeboten.
FAQ
1. Was machen wir?
Wir konzentrieren uns auf die Entwicklung, Konstruktion und Herstellung hochwertiger Schleifringe und bieten verschiedene Lösungen für rotierende Systeme.
2. Wie lange sind wir schon im Geschäft?
CENO hat das Geschäft mit Schleifringen seit 2009 etabliert. Tausende von Kunden haben unsere Produkte oder Dienstleistungen angenommen.
3. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das die Übertragung von Energie und elektrischen Signalen von einer stationären auf eine rotierende Struktur ermöglicht.Ein Schleifring kann in jedem elektromechanischen System verwendet werden, das bei der Übertragung von Leistung oder Signalen eine Drehung erfordert.Es kann die mechanische Leistung verbessern, den Systembetrieb vereinfachen und beschädigungsanfällige Kabel, die an beweglichen Gelenken baumeln, beseitigen.
4. Wie wähle ich einen Schleifring aus?
Für die richtige Auswahl einer Schleifringlösung sind Angaben zu den Betriebsparametern Ihrer Anwendung erforderlich, einschließlich der Gesamtzahl der Schaltkreise, der Spannung und Stromstärke pro Schaltkreis, der Betriebsgeschwindigkeit und der Montageart.Ein guter Ausgangspunkt für Ihre Suche sind unsere Standard-Schleifringe.Wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns für die ersten Schritte.
5. Bieten Sie kundenspezifische Schleifringe an?
Ja, wenn Sie sicher sind, dass höchstwahrscheinlich eine benutzerdefinierte/modifizierte Lösung erforderlich ist oder Hilfe bei Ihrer Auswahl benötigen, kontaktieren Sie uns, um loszulegen.Unsere Ingenieure finden die perfekte Lösung für Ihre Anforderungen.
Warum mit CENO
CENO ist ein Technologieunternehmen im Schleifringbereich, das sich mit Forschung und Entwicklung, Herstellung und Vertrieb beschäftigt. Wir verfügen über fortschrittliche Ausrüstung und hochpräzise Testinstrumente, um die Produktqualität und zuverlässige Leistung sicherzustellen. Die Anlage umfasst 3000 Quadratmeter und befindet sich in Shenzhen, China.
Zertifizierung
ISO9001, CE, RoHS, UL, explosionsgeschützt
CENO-Vorteil
Mitglieder des Ingenieurteams verfügen über mehr als 10 Jahre Erfahrung im Bereich Schleifringe. Alle Bediener, die an kritischen Verfahren arbeiten, sind durch interne Schulungen qualifiziert.
Service, den CENO anbietet
24 Stunden, 7 Tage Beratungsservice.
Massen- und kundenspezifische Produktion.
Lösungsangebot für 360°-Rotationssystem.
Gerne können Sie uns bei Ihren Anfragen zu einem 360°-Rotationssystem beraten. Wir bieten Ihnen einen One-Stop-Service, damit Sie Ihre Anfragen zeitnah beantworten können.
